4814 R (553C462M100) - Cub Cadet Walk-Behind Mower (SN: 457900 - 460859) Crankcase Parts Diagram

Walk-Behind Mower

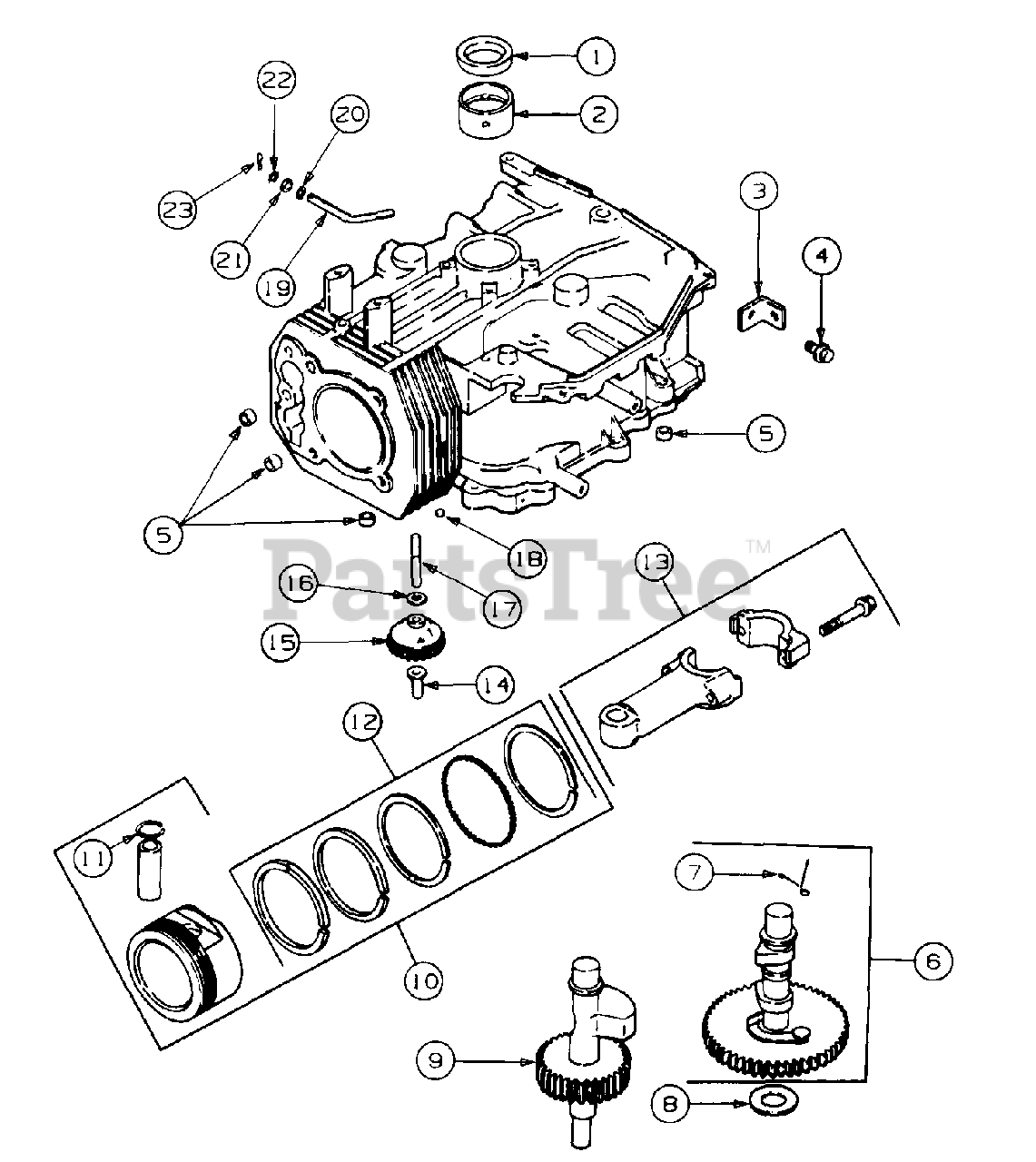

Crankcase Parts Diagram

  • Title

Cub Cadet KH-1462

Engine Complete

$

$

Currently unavailable

Cub Cadet KH-12-522-01

Short Block
(Superseded to KH-12-522-21)

$

$

Not available

1

Cub Cadet KH-12-032-03

Seal, Crankshaft
(Superseded to KH-12-032-03-S)

$9.99

$

Usually ships in 3-6 days

0

2

Cub Cadet KH-12-030-01

Bearing, Crankshaft (Std) (Flywheel end)

$

$

Not available

Cub Cadet KH-12-030-02

Bearing, Crankshaft (.25)

$

$

Not available

Cub Cadet KH-12-030-03

Bearing, Crankshaft (.50)

$

$

Not available

3

Cub Cadet KH-12-445-02

Strap, Lifting

$

$

Not available

4

Cub Cadet KH-M-0839025

Screw, Lifting Strap

$

$

Not available

5

Cub Cadet KH-12-380-03

Dowel, Locating
(Superseded to KH-24-380-16-S)

$4.49

$

In Stock, Qty 8

0

6

Cub Cadet KH-12-010-04

Camshaft Assy (Includes Ref No. 7)

$

$

Not available

7

Cub Cadet KH-12-089-18

Spring, Actuating
(Superseded to KH-12-089-37-S)

$2.49

$

In Stock, only 2 left!

0

8

Cub Cadet KH-12-422-07

Shim, Camshaft, .0280
(Superseded to KH-12-422-07-S)

$4.49

$

Usually ships in 2-5 days

0

Cub Cadet KH-12-422-08

Shim, Camshaft, .0300
(Superseded to KH-12-422-08-S)

$2.49

$

Usually ships in 2-5 days

0

Cub Cadet KH-12-422-09

Shim, Camshaft, .0320
(Superseded to KH-12-422-09-S)

$2.49

$

Usually ships in 2-5 days

0

Cub Cadet KH-12-422-10

Shim, Camshaft, .0340
(Superseded to KH-12-422-10-S)

$2.49

$

In Stock, only 1 left!

0

Cub Cadet KH-12-422-11

Shim, Camshaft, .0360
(Superseded to KH-12-422-11-S)

$2.49

$

In Stock, only 1 left!

0

Cub Cadet KH-12-422-12

Shim, Camshaft, .0380
(Superseded to KH-12-422-12-S)

$2.99

$

In Stock, only 1 left!

0

Cub Cadet KH-12-422-13

Shim, Camshaft, .0400
(Superseded to KH-12-422-13-S)

$2.99

$

Usually ships in 2-5 days

0

9

Cub Cadet KH-12-144-04

Shaft, Balance

$

$

Not available

10

Cub Cadet KH-12-874-01

Piston w/Ring Set (Std)

$

$

Not available

Cub Cadet KH-12-874-02

Piston w/Ring Set (.25)

$

$

Not available

Cub Cadet KH-12-874-03

Piston w/Ring Set (.50)

$

$

Not available

11

Cub Cadet KH-12-018-02

Retainer, Piston Pin

$

$

Not available

12

Cub Cadet KH-12-108-01

Ring Set (Std)

$

$

Not available

Cub Cadet KH-12-108-02

Ring Set (.25)
(Superseded to KH-24-108-24-S)

$

$

Not available

Cub Cadet KH-12-108-03

Ring Set (.50)

$

$

Not available

13

Cub Cadet KH-12-067-01

Rod, Connecting (Std)
(Superseded to KH-12-067-05)

$

$

Not available

Cub Cadet KH-12-067-02

Rod, Connecting (.25)
(Superseded to KH-12-067-06)

$

$

Not available

14

Cub Cadet KH-12-380-01

Pin, Governor Regulating

$

$

Not available

15

Cub Cadet KH-12-043-05

Gear, Governor Assy

$

$

Not available

16

Cub Cadet KH-SM-631005

Washer, Governor Gear Thrust
(Superseded to KH-M-631005)

$

$

Not available

17

Cub Cadet KH-12-144-02

Shaft, Governor Gear

$

$

Not available

18

Cub Cadet KH-52-139-09

Plug, Cup
(Superseded to KH-52-139-09-S)

$4.99

$

In Stock, Qty 8

0

19

Cub Cadet KH-12-144-01

Shaft, Governor Cross
(Superseded to KH-12-755-64)

$

$

Not available

20

Cub Cadet KH-X-25-102

Washer, Plain, 1/4
(Superseded to KH-X-25-102-S)

$2.49

$

In Stock, Qty 9

0

21

Cub Cadet KH-12-032-01

Seal, Governor Cross Shaft

$

$

Not available

22

Cub Cadet KH-SM-631015

Washer, Governor Shaft

$

$

Not available

23

Cub Cadet KH-12-380-04

Pin, Governor Hitch

$

$

Not available

Cub Cadet KH-12-755-01

Gasket Set w/Seals
(Superseded to KH-12-755-93-S)

$

$

Not available
