7061001 - Snapper Traction Idler Kit Traction Idler Parts Diagram

Traction Idler Kit

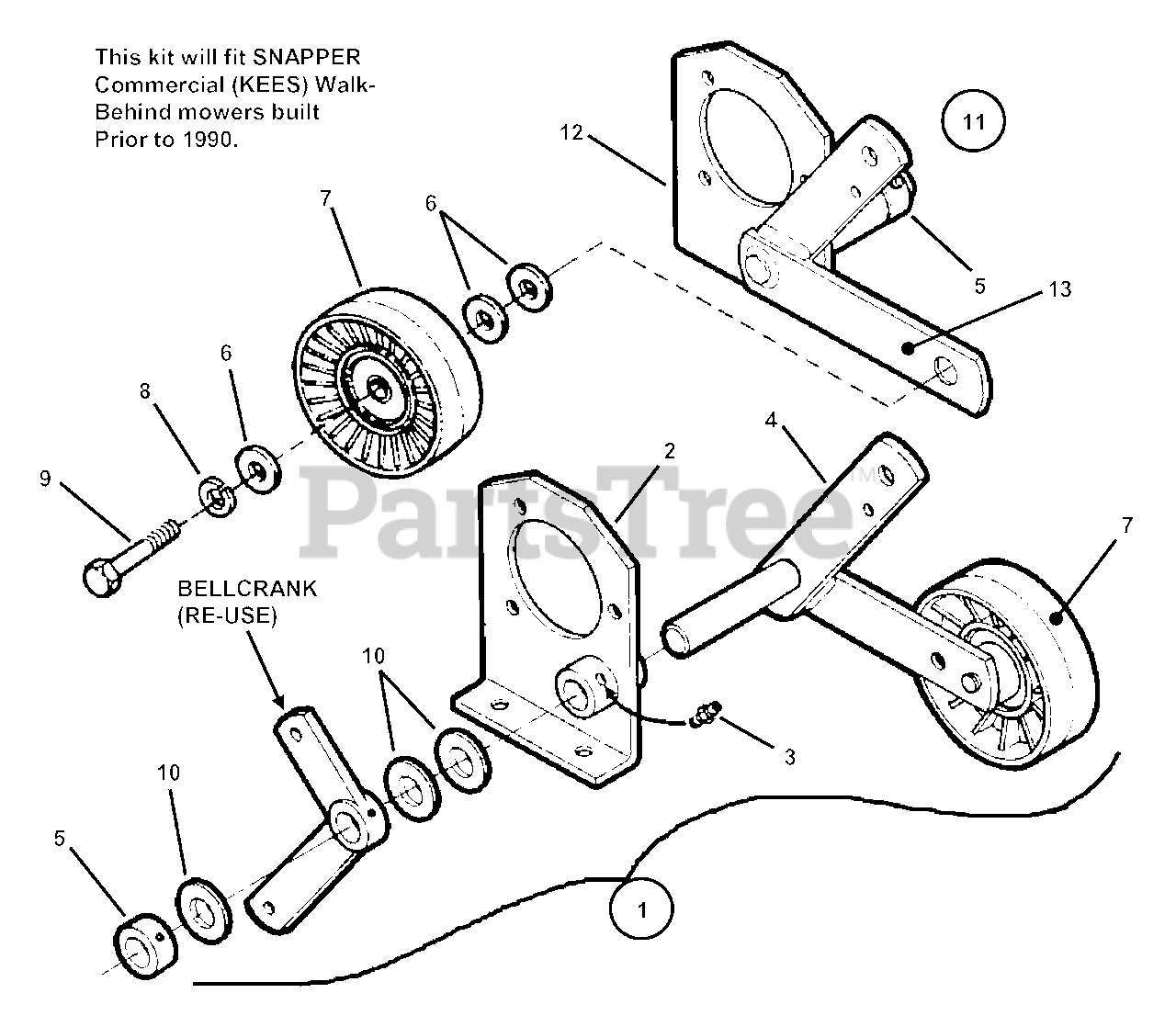

Traction Idler Parts Diagram

  • Title

Snapper 7061001

KIT, Traction Idler

Note: (Incl. items 1 thru 13)

$

$

Currently unavailable

1

Snapper 52090

ASSEMBLY, Left Support Bracket

Note: (Incl. items 2 thru 10)

$

$

Currently unavailable

2

Snapper 7040679

WELDMENT, Left Bearing Support

$

$

Currently unavailable

3

Snapper 7076998

FITTING, Lube, 1/4-28, Straight
(Superseded to 703153)

$3.99

$

In Stock, only 2 left!

0

4

Snapper 7077860

WELDMENT, Traction, Left
(Superseded to 7077860YP)

$50.99

$

Usually ships in 2-12 days

0

5

Snapper 16473

COLLAR, Shaft

$

$

Currently unavailable

6

Snapper 7090517

WASHER, 3/8" Flat
(Superseded to 7090517SM)

$4.49

$

In Stock, Qty 8

0

7

Snapper 7019225

IDLER PULLEY
(Superseded to 7019225YP)

$38.99

$

Usually ships in 2-12 days

0

8

Snapper 7090118

WASHER, 3/8" Split Lock
(Superseded to 703454)

$3.49

$

In Stock, only 3 left!

0

9

Snapper 7077670

SCREW, 3/8-24 x 1-3/4" Hex Head Cap, Grade 5

$

$

Currently unavailable

10

Snapper 7091030

BUSHING, Machine
(Superseded to 7091030YP)

$2.99

$

Usually ships in 2-12 days

0

11

Snapper 52091

ASSEMBLY, Right Support Bracket

Note: (Incl. items 3, 5, 12 & 13)

$

$

Currently unavailable

12

Snapper 7077846

WELDMENT, Right Support Bracket
(Superseded to 7077846YP)

$35.99

$

Usually ships in 2-12 days

0

13

Snapper 7077859

WELDMENT, Traction, Right
(Superseded to 7077859YP)

$50.99

$

Usually ships in 2-12 days

0
