7063005 - Snapper 46" Dozer Blade PRO Kit Dozer Blade 46" Parts Diagram

46" Dozer Blade PRO Kit

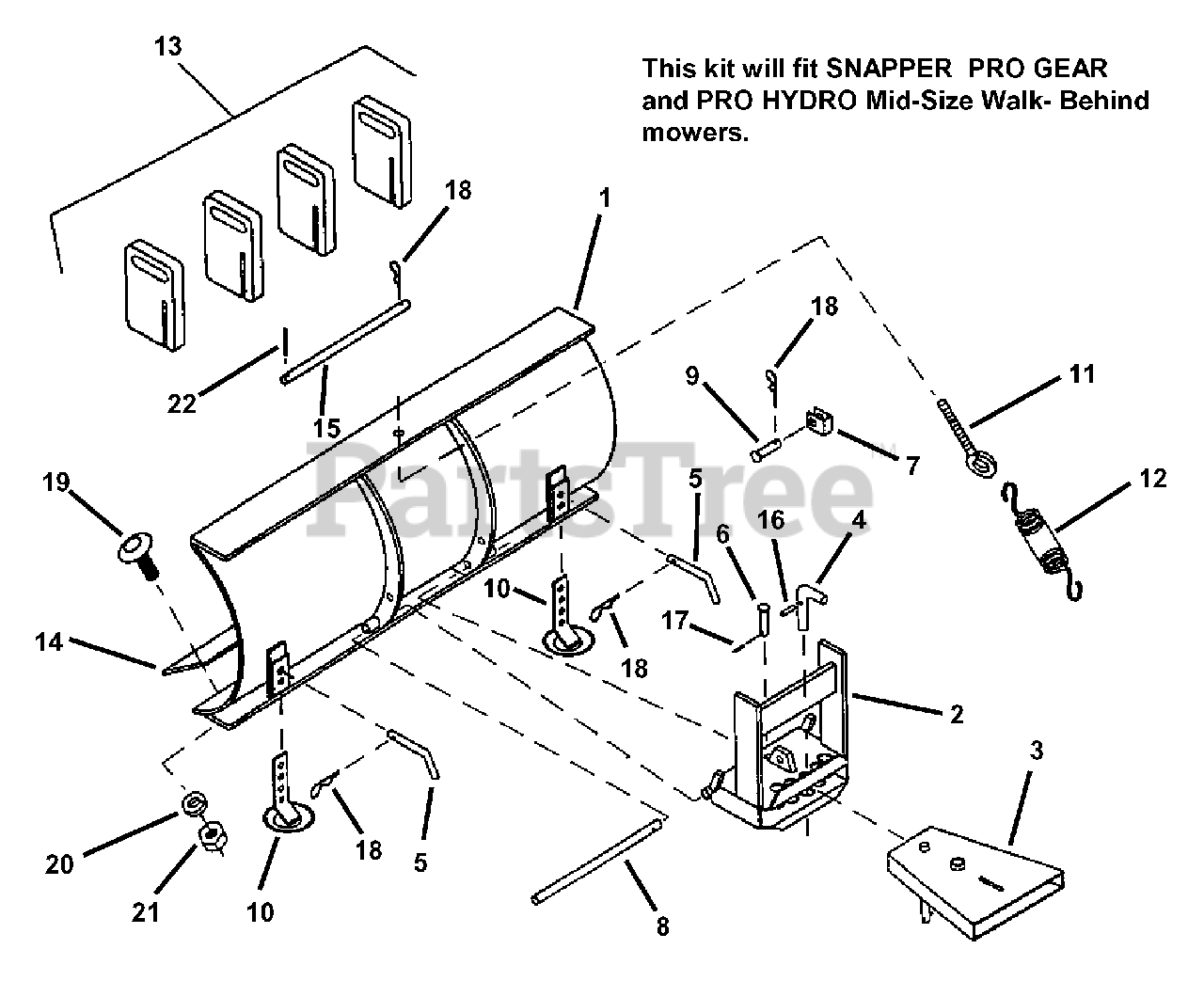

Dozer Blade 46" Parts Diagram

  • Title

Snapper 7063005

KIT, 46" Dozer Blade

Note: (Incl. items 1 thru 15; 16 thru 22 not part of kit)

$

$

Currently unavailable

1

Snapper 657501

WELDMENT, Blade

$

$

Currently unavailable

2

Snapper 657291

BOX, Hitch

$

$

Currently unavailable

3

Snapper 662963

HITCH, Female Quick

$

$

Currently unavailable

4

Snapper 657290

PIN, Adjustment

$

$

Currently unavailable

5

Snapper 657293

PIN, Skid Shoe

$

$

Currently unavailable

6

Snapper 657289

PIN, Pivot

$

$

Currently unavailable

7

Snapper 657488

LOCK OUT, Trip Spring

$

$

Currently unavailable

8

Snapper 657871

PIN, 3/4" Dia. x 17-3/4" Long

$

$

Currently unavailable

9

Snapper 657489

PIN, Trip Spring Lock-Out

$

$

Currently unavailable

10

Snapper 657500

SKID SHOE

$

$

Currently unavailable

11

Snapper 656229

EYE BOLT, 5/16-18 x 5" Long w/Hex Nut

$

$

Currently unavailable

12

Snapper 30089

SPRING

$

$

Currently unavailable

13

Snapper 656783

COUNTERWEIGHT

$

$

Currently unavailable

14

Snapper 657483

EDGE, Cutting

$

$

Currently unavailable

15

Snapper 662999

ROD, Retaining

$

$

Currently unavailable

16

Snapper 7013550

ROLL PIN, 3/16" Dia. x 1" Long
(Superseded to 7013550YP)

$4.49

$

In Stock, only 4 left!

0

17

Snapper 7013072

ROLL PIN, 1/4" Dia. x 1" Long
(Superseded to 7013072YP)

$3.49

$

Usually ships in 2-12 days

0

18

HAIR PIN, 3,5mm x 65mm

$

$

Not available

19

Snapper 7091303

BOLT, 5/16-18 x 1" Square Neck Carriage
(Superseded to 703800)

Note: Was 90208

$3.99

$

In Stock, Qty 16

0

20

Snapper 7090187

WASHER, 5/16" Split Lock
(Superseded to 703116)

$3.49

$

In Stock, Qty 20+

0

21

Snapper 7091511

NUT 5/16-18 Hex
(Superseded to 7091511SM)

Note: Was 90196

$3.49

$

In Stock, Qty 20+

0

22

ROLL PIN, 3/16" Dia. x 1-1/2" Long

$

$

Not available
