RT 1200 - Toro Riding Trencher Traction Unit (2010) BACKHOE STABILIZER CYLINDER ASSEMBLY Parts Diagram

Riding Trencher Traction Unit

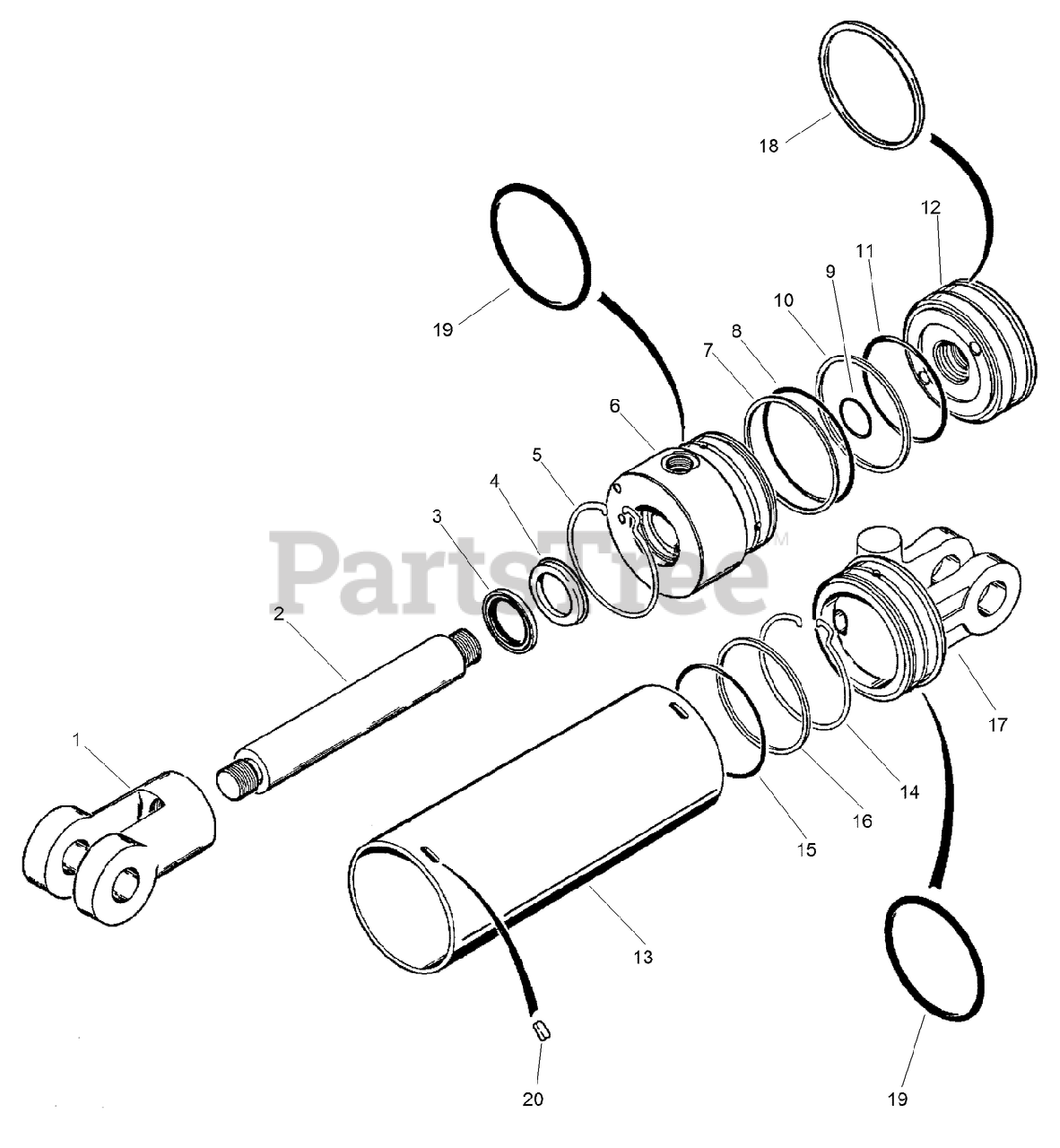

BACKHOE STABILIZER CYLINDER ASSEMBLY Parts Diagram

  • Title

Toro AU101646A1

CYLINDER - Hydraulic

Note: Not illustrated

$

$

Not available

1

Toro AU102913A1

END - Rod

$

$

Currently unavailable

2

Toro AUN13937

ROD - Piston

$

$

Currently unavailable

3

WIPER - Piston Rod

Note: Not serviced separately

$

$

Not available

4

SEAL - U-Cup, Piston Rod

Note: Not serviced separately

$

$

Not available

5

RING - Lock

Note: Not serviced separately

$

$

Not available

6

Toro AU102914A1

GLAND - Cylinder

$

$

Currently unavailable

7

RING - Backup, O-Ring

Note: Not serviced separately

$

$

Not available

8

O-RING

Note: Not serviced separately

$

$

Not available

9

O-RING

Note: Not serviced separately

$

$

Not available

10

O-RING

Note: Not serviced separately

$

$

Not available

11

SEAL

Note: Not serviced separately

$

$

Not available

12

Toro AU102911A1

PISTON - Cylinder

$

$

Not available

13

Toro AU102912A1

TUBE - Cylinder

$

$

Currently unavailable

14

Ring, Lock

Note: Not serviced separately

$

$

Not available

15

O-RING

Note: Not serviced separately

$

$

Not available

16

Ring, Backup

Note: Not serviced separately

$

$

Not available

17

Toro AUN13935

HEAD - Cylinder

$

$

Currently unavailable

18

RING - Wear

Note: Not serviced separately

$

$

Not available

19

O-RING

Note: Not serviced separately

$

$

Not available

20

COVER - Ring, Lock

Note: Not serviced separately

$

$

Not available

Toro AUH673839

KIT - Seal Repair (Consists of items 3 - 5, 7 - 11, 14 - 16, 18 - 20. Used with pistons with 4.32 mm (0.17 in) wide seal groove.)

Note: Not illustrated

$

$

Not available

Toro AU409091A1

KIT - Seal Repair (Consists of items 3 - 5, 7 - 11, 14 - 16, 18 - 20. Used with pistons with 6.35 mm (0.25 in) wide seal groove.)

Note: Not illustrated

$

$

Currently unavailable
