1-0610 - Toro Lawn Tractor, 18hp (1973) HYDRAULIC SYSTEM Parts Diagram

Lawn Tractor, 18hp

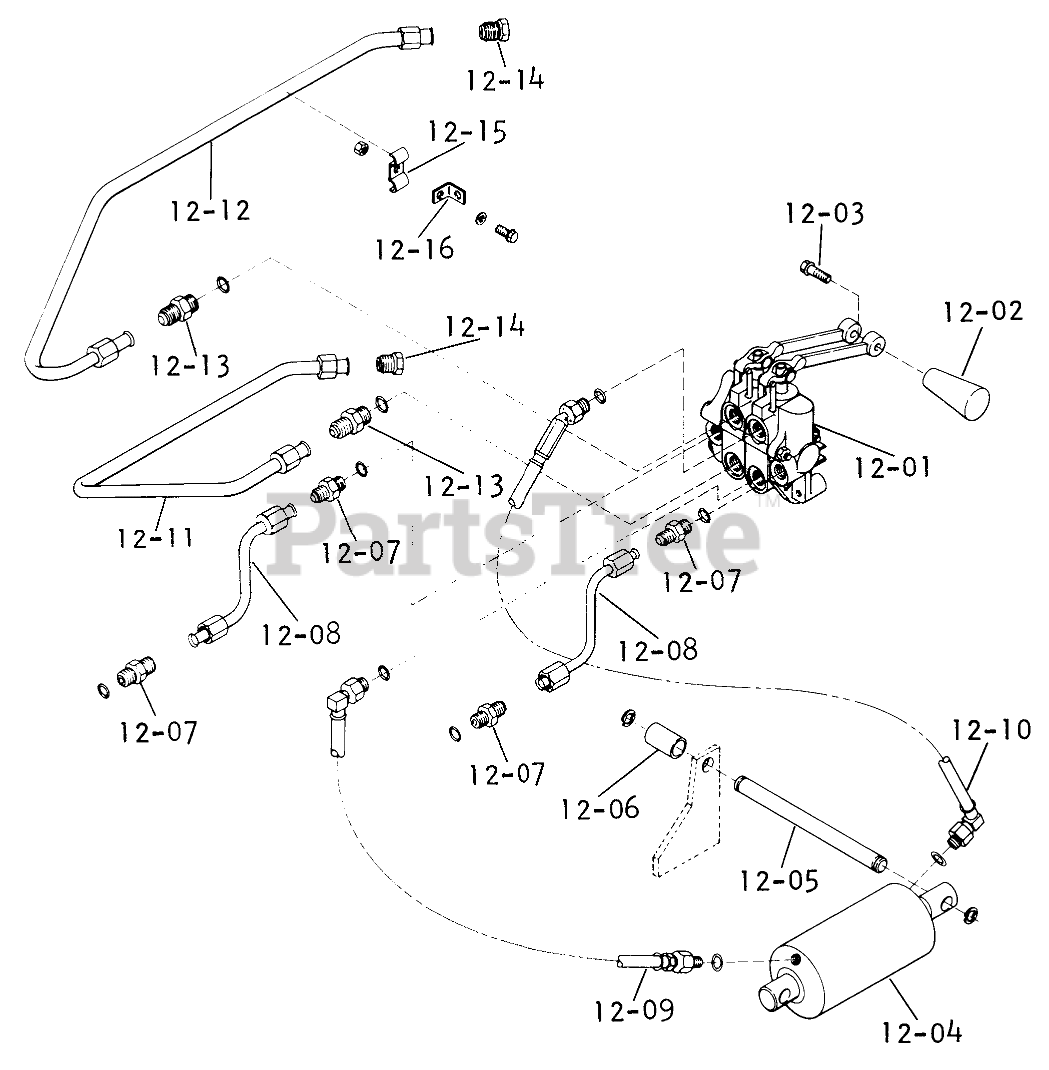

HYDRAULIC SYSTEM Parts Diagram

  • Title
12-01

Toro 102874

Valve Assy.
(Superseded to 219001)

$

$

Not available

Toro 960175-4

Bolt, 5/16-18 x 1/2

$

$

Currently unavailable

12-02

$31.99

$

Usually ships in 3-6 days

0

12-03

Toro 960154-4

Bolt-Hex 1/4-20 x 7/8

$

$

Currently unavailable

12-04

Toro 8365

Cylinder

$

$

Not available

12-05

Toro 102037

Cylinder Pivot

$

$

Not available

Toro 936116

Snap Ring

$

$

Not available

12-06

Toro 979118

Spacer

$

$

Not available

12-07

Toro 102628

FITTING

$

$

Not available

Toro 973370

0-Ring
(Superseded to 237-42)

$2.99

$

In Stock, Qty 20+

0

12-08

Toro 102335

PRESSURE TUBE ASSY

$

$

Not available

12-09

Toro 101422

Ass-y . Hose-14 1/2
(Superseded to 104983)

$

$

Not available

12-10

Toro 102765

Hydraulic Hose Assy

$

$

Not available

Toro 973310

O RING

$4.99

$

In Stock, only 2 left!

0

12-11

Toro 102040

Front Tube Assy

$

$

Not available

12-12

Toro 102041

Rear Tube Assy

$

$

Not available

12-13

Toro 102629

FITTING

$

$

Not available

12-14

$

$

Not available

12-15

Toro 102627

Clamp Tube

$

$

Not available

12-16

Toro 102727

Clip-Spring Retainer

$

$

Currently unavailable

Toro 908003-4

Bolt 1/4-20 X 3/4

$

$

Currently unavailable

Toro 915111-6

Nut-Nylok

$

$

Currently unavailable
