22030 - Toro Walk-Behind Mower (SN: 010000001 - 019999999) (1991) HOUSING ASSEMBLY (MODEL 22030) Parts Diagram

Walk-Behind Mower

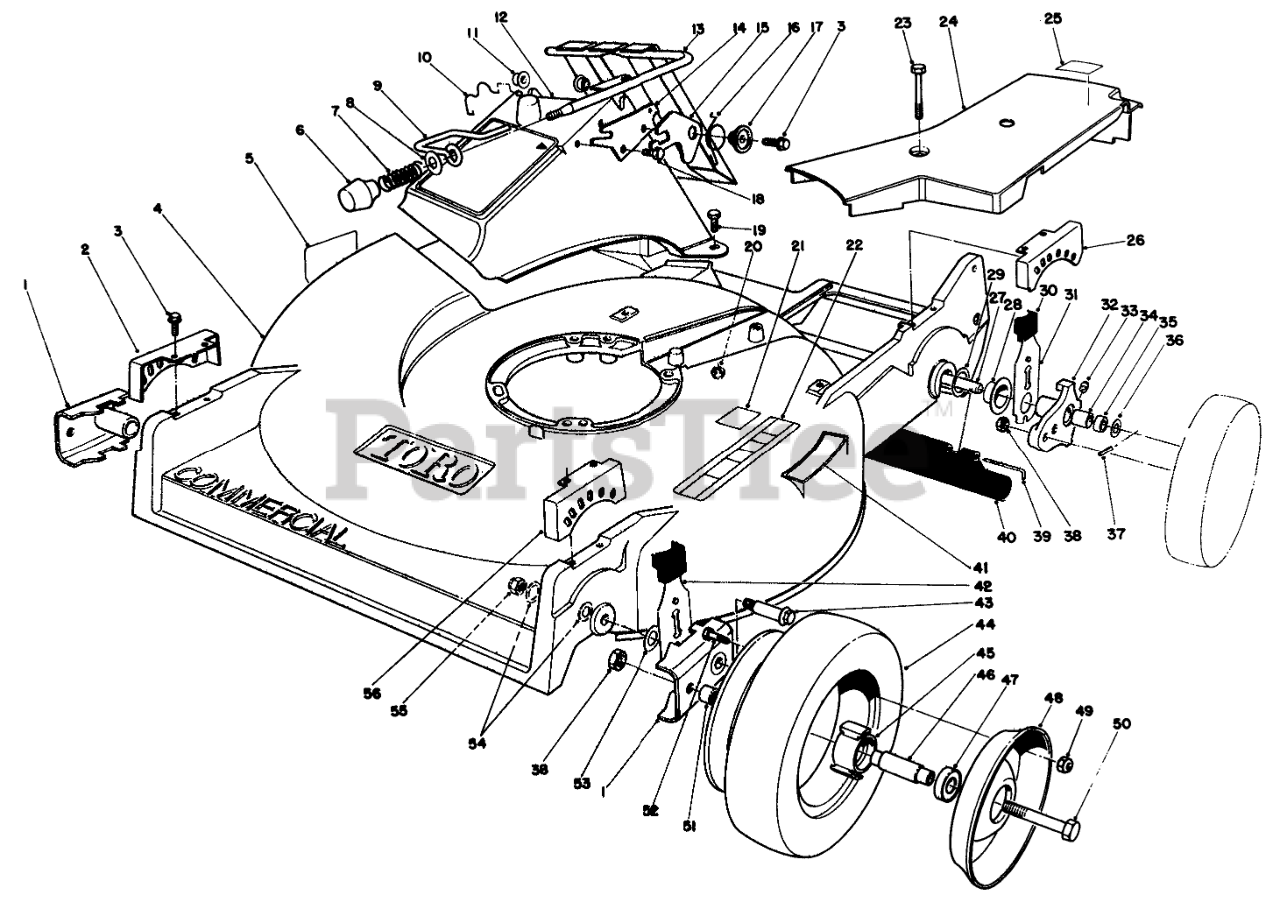

HOUSING ASSEMBLY (MODEL 22030) Parts Diagram

  • Title
1

Toro 61-8300

ARM-PIVOT, FRONT

$28.99

$

In Stock, Qty 7

0

2

Toro 49-8770

QUADRANT-FRONT, RH

$26.99

$

In Stock, only 2 left!

0

3

Toro 49-2040

SCREW-HWHTF

$2.49

$

In Stock, Qty 20+

0

4

Toro 14-2499

Housing-Commercial (Incl. Ref. #5, 21-22 & 41)

$

$

Not available

5

Toro 39-5770

DECAL-DANGER

$7.99

$

In Stock, Qty 8

0

6

$31.99

$

Usually ships in 3-6 days

0

7

Toro 23-0920

COMPRESSION SPRING

$8.99

$

Usually ships in 3-6 days

0

8

Toro 3256-25

WASHER-FLAT

$0.99

$

In Stock, Qty 11

0

9

Toro 23-0940

DOOR LATCH

$

$

Not available

10

Toro 33-4830

DOOR RETAINER

$

$

Not available

11

Toro 23-0880

BUSHING-NYLON

$

$

Not available

12

Toro 36-1350

DISCHARGE CHUTE B

$356.99

$

Usually ships in 3-6 days

0

13

Toro 33-5660

DOOR & HANDLE WA

$

$

Not available

14

Toro 23-1040

DOOR LATCH PLATE

$

$

Not available

15

Toro 42-4010

SAFETY LATCH

$

$

Not available

16

Toro 33-4860

TORSION SPRING

$69.99

$

Usually ships in 3-6 days

0

17

Toro 43-4840

DOOR SPACER

$7.49

$

Usually ships in 3-6 days

0

18

Toro 32104-17

SCREW-HWH

$1.49

$

In Stock, only 4 left!

0

19

Toro 321-7

SCREW-HH

$5.49

$

In Stock, only 3 left!

0

20

Toro 3296-42

NUT-LOCK, NI

$0.99

$

In Stock, Qty 20+

0

21

Decal-Safety Standard

$

$

Not available

22

Toro 71-1280

DECAL-INSTRUCTION, SAFETY

$31.99

$

In Stock, Qty 13

0

23

Toro 37-7260

SCREW-HHFTF

$6.49

$

In Stock, Qty 6

0

24

Toro 63-9441

COVER-BELT

$51.99

$

Usually ships in 3-6 days

0

25

Toro 52-2610

LABEL-GREASE, HP

$

$

Not available

26

Toro 49-8740

QUADRANT-REAR, LH

$26.99

$

In Stock, only 4 left!

0

Toro 49-8750

QUADRANT-REAR, RH

$26.99

$

In Stock, only 4 left!

0

27

Toro 49-8790

SHAFT-AXLE, REAR

$56.99

$

Usually ships in 3-6 days

0

28

Toro 48-2170

CAP-END

$10.99

$

In Stock, Qty 5

0

29

Toro 74-1810

WASHER

$0.99

$

In Stock, Qty 7

0

30

Toro 25-7740

KNOB-ARM

$4.99

$

In Stock, Qty 18

0

31

Toro 66-7561

REAR SPRING ARM ASM

$13.99

$

In Stock, Qty 8

0

32

Toro 42-3510

Pivot Arm (Incl. Ref. 33-35)

$

$

Not available

33

Toro 302-56

FITTING-GREASE

$5.49

$

In Stock, Qty 8

0

34

Toro 47-2900

BUSHING

$6.49

$

In Stock, Qty 20+

0

35

Toro 47-2890

BUSHING

$3.99

$

Usually ships in 3-6 days

0

36

Toro 36-4780

WASHER-PLAIN

$7.99

$

In Stock, Qty 20+

0

37

Toro 32121-108

PIN-SPIROL

$6.99

$

Usually ships in 3-6 days

0

38

Toro 32152-2

NUT-LOCK, CONE

$2.99

$

In Stock, Qty 20+

0

39

Toro 33-3208

ROD-SHIELD

$14.99

$

In Stock, Qty 16

0

40

Toro 44-0580

SHIELD-TRAILING
(Superseded to 112-9989)

$27.99

$

In Stock, Qty 16

0

41

Toro 46-7370

STEP PAD DECAL

$24.99

$

Usually ships in 3-6 days

0

42

Toro 66-7560

FRONT SPRING ARM ASM

$13.99

$

In Stock, Qty 10

0

43

Toro 27-6231

WHEEL BOLT

$5.99

$

In Stock, Qty 12

0

44

$37.99

$

In Stock, Qty 9

0

45

Toro 52-2410

HUB-BEARING

$31.99

$

In Stock, Qty 14

0

46

Toro 52-2440

SPACER-BEARING

$8.99

$

In Stock, Qty 5

0

47

Toro 52-2450

BEARING-WHEEL

$17.99

$

In Stock, Qty 20+

0

48

Toro 53-7780

Wheel-Half
(Superseded to 121-1365-06)

$18.99

$

In Stock, only 3 left!

0

49

Toro 3296-42

NUT-LOCK, NI

$0.99

$

In Stock, Qty 20+

0

50

Toro 323-12

SCREW-HH

$2.49

$

In Stock, Qty 20+

0

51

Toro 52-2480

SPACER-WHEEL

$6.49

$

In Stock, Qty 15

0

52

Toro 321-2

SCREW-HH

$3.49

$

In Stock, only 3 left!

0

53

Toro 257-3

WASHER-THRUST

$15.99

$

In Stock, Qty 5

0

54

Toro 40-1940

WASHER

$2.99

$

In Stock, Qty 20+

0

55

Toro 52-3620

Nut
(Superseded to 32153-11)

$4.49

$

In Stock, Qty 17

0

56

Toro 49-8760

QUADRANT-FRONT, LH

$26.99

$

In Stock, Qty 10

0

Toro 53-7720

Wheel & Tire Assembly (Incl. Ref. #44-49 & 52)
(Superseded to 121-1380)

$100.99

$

In Stock, only 4 left!

0

Toro 11-5639

Chute & Door Assembly (Incl. Ref. #3 & 6-20)

$

$

Not available
