22302 (220-D) - Toro Dingo Compact Utility Loader (SN: 099000001 - 099999999) (1999) HYDRAULIC CYLINDER ASSEMBLY Parts Diagram

Dingo Compact Utility Loader

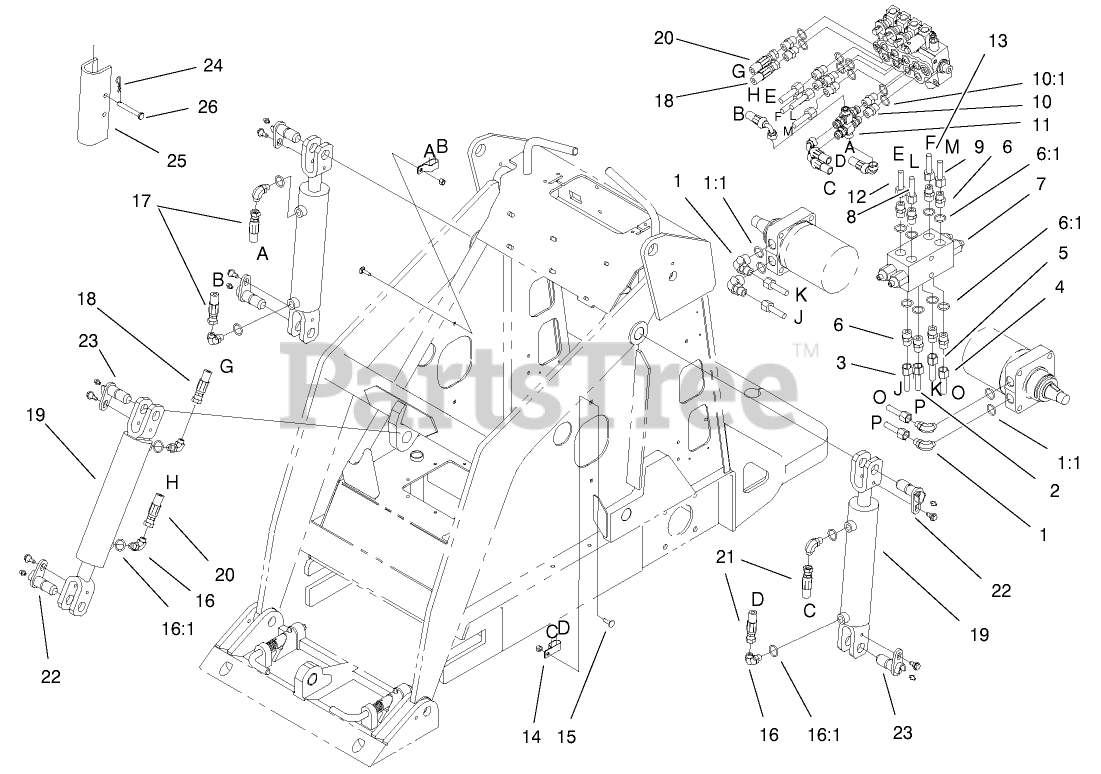

HYDRAULIC CYLINDER ASSEMBLY Parts Diagram

  • Title
1

Toro 353-370

FITTING-ELBOW, 90 DEG

$75.99

$

Usually ships in 3-6 days

0

1:1

Toro 237-80

O-RING

$6.49

$

In Stock, Qty 20+

0

2

Toro 99-3047

TUBE-HYD

$682.99

$

Usually ships in 3-6 days

0

3

Toro 99-3048

TUBE-HYD.

$

$

Not available

4

Toro 99-3049

TUBE-HYD.

$459.99

$

Usually ships in 3-6 days

0

5

Toro 99-3004

TUBE-HYD.

$682.99

$

Usually ships in 3-6 days

0

6

Toro 353-388

FITTING-STRAIGHT

$11.99

$

Usually ships in 3-6 days

0

6:1

Toro 237-80

O-RING

$6.49

$

In Stock, Qty 20+

0

7

Toro 99-3279

VALVE-COUNTERBALANCE

$

$

Not available

7:1

Toro 98-2712

SEAL KIT
(Superseded to 105-4099)

Note: Not illustrated

$66.99

$

Usually ships in 3-6 days

0

8

Toro 100-2151

TUBE-HYD

$

$

Not available

9

Toro 100-2152

TUBE-HYD.

$483.99

$

Usually ships in 3-6 days

0

10

Toro 99-5074

FITTING

$33.99

$

Usually ships in 3-6 days

0

10:1

Toro 99-5075

O-RING

$1.99

$

Usually ships in 3-6 days

0

11

Toro 99-5076

CONNECTOR-SWIVEL

$

$

Not available

12

Toro 100-2153

TUBE-HYD

$

$

Not available

13

Toro 100-2154

TUBE-HYD

$

$

Not available

14

Toro 2412-137

CLAMP-R, DOUBLE

$6.99

$

Usually ships in 3-6 days

0

15

Toro 3230-2

BOLT-CARR

$1.49

$

In Stock, Qty 12

0

16

Toro 353-374

FITTING-ELBOW, 90 DEG
(Superseded to 103-1802)

$22.99

$

In Stock, Qty 5

0

16:1

Toro 237-42

O-RING

$2.99

$

In Stock, Qty 20+

0

17

Toro 99-5062

HOSE-HYD

$168.99

$

Usually ships in 3-6 days

0

18

Toro 99-5063

HOSE-HYD

$

$

Not available

19

Hydraulic Cylinder

$

$

Not available

19:1

Toro 99-3181

SEAL KIT-CYLINDER

Note: Not illustrated

$

$

Not available

20

Toro 99-5064

HOSE-HYD

$

$

Not available

21

Toro 99-5065

HOSE-HYD

$162.99

$

Usually ships in 3-6 days

0

24

Toro 3290-467

PIN-HAIR

$0.99

$

In Stock, Qty 10

0

22

Toro 99-3045

ASM - PIVOT PIN, AU

$

$

Not available

23

Toro 99-3044

ASM - PIVOT PIN, AU

$

$

Not available

25

Toro 98-4675

Lock-Cylinder
(Superseded to 98-4675-01)

$33.99

$

Usually ships in 3-6 days

0

26

Toro 283-52

PIN-CLEVIS

$12.99

$

In Stock, only 1 left!

0

Toro 99-3278

HYDRAULIC CYLINDER ASM

Note: Not illustrated

$

$

Not available
