35-30SL03 - Toro 30" Side-Discharge Mower Deck (SN: 020000001 - 029999999) (1992) DECK ASSEMBLY Parts Diagram

30" Side-Discharge Mower Deck

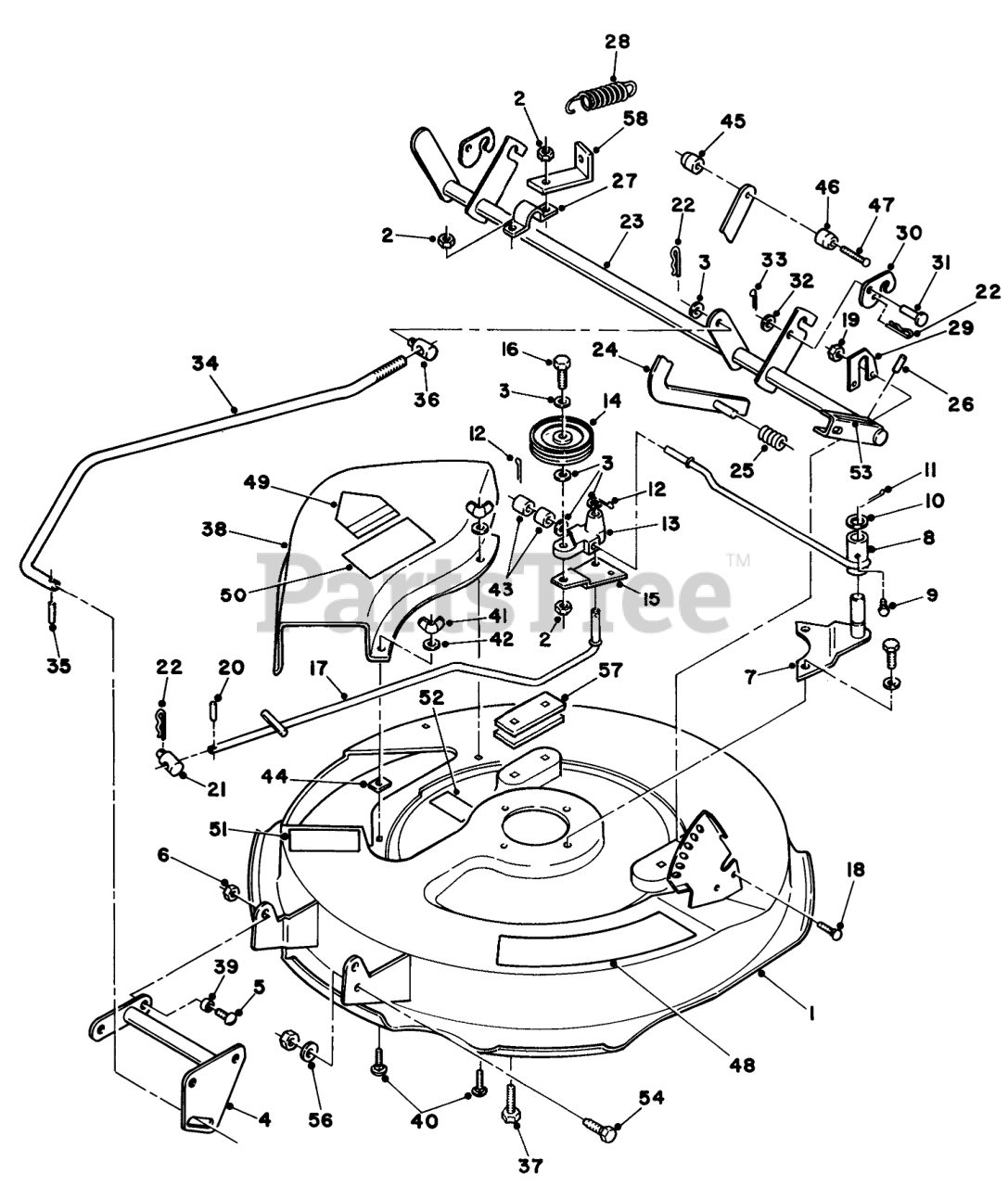

DECK ASSEMBLY Parts Diagram

  • Title
1

Toro 79-6310

ASM-DECK 30" L R

$

$

Not available

2

Toro 3296-39

NUT-LOCK, NI

$2.99

$

In Stock, Qty 20+

0

3

Toro 3256-24

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

4

Toro 114837

ASM-FRONT LIFT R

$150.99

$

Usually ships in 3-6 days

0

5

Toro 3231-22

SCREW-CARR

$3.49

$

In Stock, Qty 17

0

6

Toro 102809

LOCKNUT-FLANGE
(Superseded to 32128-19)

$1.49

$

In Stock, Qty 20+

0

7

Toro 113296

ASM-PIVOT, IDLER

$

$

Not available

8

Toro 119820

WLDMT-IDLER ROD

$

$

Not available

9

Toro 302-5

FITTING-GREASE

$3.49

$

In Stock, Qty 20+

0

10

Toro 920232

WASHER
(Superseded to 9202324)

$1.49

$

In Stock, only 3 left!

0

11

Toro 3272-12

PIN-COTTER

$0.99

$

In Stock, Qty 20+

0

12

Toro 3272-10

PIN-COTTER

$1.49

$

In Stock, Qty 20+

0

13

Toro 111560

BLOCK IDLER

$26.99

$

Usually ships in 3-6 days

0

14

Toro 113112

PULLEY-IDLER V

$78.99

$

Usually ships in 3-6 days

0

15

Toro 113293

ANCHOR-SPRING

$

$

Not available

16

Toro 323-10

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

17

Toro 113298

ASS'Y-IDLER ROD

$

$

Not available

18

Toro 3229-25

SCREW-CARR
(Superseded to 3229-1)

$3.99

$

In Stock, Qty 17

0

19

Toro 3296-42

NUT-LOCK, NI

$0.99

$

In Stock, Qty 20+

0

20

Toro 32121-50

PIN-SPRING

$3.49

$

In Stock, only 3 left!

0

21

Toro 6739

TRUNNION-LIFT

$23.99

$

In Stock, Qty 7

0

22

Toro 933505

Hairpin Cotter
(Superseded to 9335054)

$1.99

$

In Stock, Qty 20+

0

23

Toro 79-6830

WLDMT-HT ADJ SHAFT R

$

$

Not available

24

Toro 78-8321

WLDMT-LIFT LEVER R

$

$

Not available

25

Toro 101853

SPRING-COMPRESSION

$1.49

$

In Stock, Qty 9

0

26

Toro 933184

PIN-SPIROL

$1.49

$

In Stock, Qty 8

0

27

$8.99

$

Usually ships in 3-6 days

0

28

Toro 100071

SPRING-EXTENSION

$11.99

$

In Stock, Qty 14

0

29

Toro 117143

PLATE-RETAINER R

$

$

Not available

30

Toro 120610

LATCH B
(Superseded to 120610-03)

$

$

Not available

31

$

$

Not available

32

Toro 920237

Washer
(Superseded to 9202374)

$0.99

$

Usually ships in 3-6 days

0

33

Toro 3272-6

PIN-COTTER

$0.99

$

In Stock, Qty 20+

0

34

Toro 113289

ASS'Y-HEIGHT ADJ R

$184.99

$

Usually ships in 3-6 days

0

35

Toro 32121-103

PIN-SPRING

$1.99

$

Usually ships in 3-6 days

0

36

Toro 7736

STUD-TRUNION

$50.99

$

Usually ships in 3-6 days

0

37

Toro 3231-25

BOLT-CARR
(Superseded to 119-4162)

$1.99

$

In Stock, Qty 20+

0

38

Toro 115205

Deflector
(Superseded to 115206)

$

$

Not available

39

Toro 102704

SPACER

$2.49

$

In Stock, Qty 8

0

40

Toro 3229-25

SCREW-CARR
(Superseded to 3229-1)

$3.99

$

In Stock, Qty 17

0

41

Toro 32103-19

WING NUT

$1.49

$

In Stock, only 2 left!

0

42

Toro 103995

WASHER

$9.49

$

In Stock, only 4 left!

0

43

Toro 102704

SPACER

$2.49

$

In Stock, Qty 8

0

44

Toro 106535

SPEED NUT 1/4-20

$

$

Not available

45

Toro 8722

KNOB

$21.99

$

In Stock, only 4 left!

0

46

Toro 8693

KNOB

$5.99

$

In Stock, Qty 11

0

47

Toro 911747

BOLT-4

$4.99

$

In Stock, Qty 11

0

48

Toro 76-4070

DECAL - DANGER

$19.99

$

Usually ships in 3-6 days

0

49

Toro 54-9220

DECAL-DANGER
(Superseded to 93-1122)

$8.99

$

In Stock, Qty 16

0

50

Toro 63-1340

WASHER

$3.49

$

Usually ships in 3-6 days

0

51

Toro 66-6380

DECAL-DANGER

$8.99

$

Usually ships in 3-6 days

0

52

Toro 112161

DECAL-BELT ADJUST

$

$

Not available

53

Toro 111655

DECAL-HOC

$3.49

$

Usually ships in 3-6 days

0

54

Toro 323-4

SCREW-HH

$3.99

$

In Stock, Qty 19

0

55

Toro 3296-39

NUT-LOCK, NI

$2.99

$

In Stock, Qty 20+

0

56

Toro 3256-24

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

57

Toro 110840

Bar
(Superseded to 110840-03)

$22.99

$

In Stock, only 1 left!

0

58

Toro 113287

ANCHOR-SPRING B

$

$

Not available
