38070 - Gravely 50" Deck for Gear Drive Pro-Master Mower MOWER DECK ASSEMBLY Parts Diagram

50" Deck for Gear Drive Pro-Master Mower

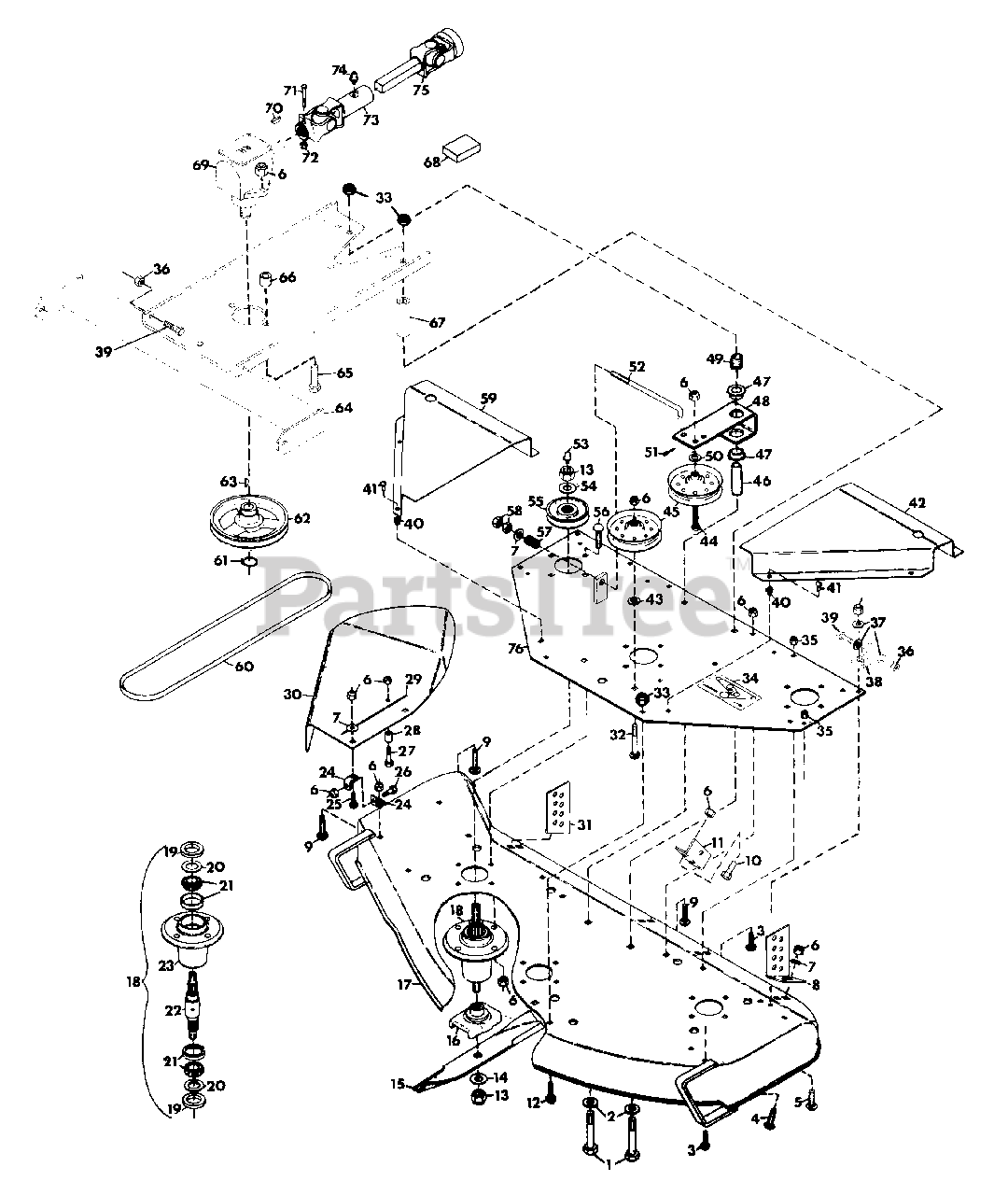

MOWER DECK ASSEMBLY Parts Diagram

  • Title
1

Gravely 180193

BOLT, HEX 1/2-13X3.75
(Superseded to 05901703)

$5.99

$

In Stock, only 1 left!

0

2

Gravely 120396

WASHER, FLAT .531X1.062X.095
(Superseded to 06401015)

$0.99

$

In Stock, Qty 20+

0

3

Gravely 126216

BOLT, CARRIAGE 5/16-18X.75

$

$

Not available

4

Gravely 180124

BOLT, HEX 3/8-16X1.25
(Superseded to 05901724)

$0.99

$

In Stock, Qty 12

0

5

Gravely 126358

BOLT, CARRIAGE 5/16-18X1.00
(Superseded to 06200231)

$1.49

$

In Stock, Qty 13

0

6

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

7

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

8

Gravely 037810

PLATE, REAR ADJUSTMENT
(Superseded to 08925600)

$5.99

$

Usually ships in 4-12 days

0

9

Gravely 126227

BOLT, CARRIAGE 3/8-16X.75
(Superseded to 06200312)

$2.49

$

Usually ships in 4-12 days

0

10

Gravely 180122

BOLT, HEX 3/8-16X1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

11

Gravely 037039

BRACKET, LIFT
(Superseded to 08924800)

$

$

Not available

12

Gravely 180175

BOLT, HEX 1/2-13X1.25
(Superseded to 05901637)

$3.49

$

In Stock, only 1 left!

0

13

Gravely 418692

NUT, LOCK 5/8-11
(Superseded to 06540700)

$3.99

$

In Stock, Qty 20+

0

14

Gravely 131016

WASHER, FLAT .656X1.312X.095
(Superseded to 06401118)

$2.49

$

In Stock, Qty 20+

0

15

Gravely 011234

BLADE
(Superseded to 08861600)

$22.99

$

In Stock, Qty 20+

0

16

Gravely 023026

WELDMENT, BLADE CRADLE
(Superseded to 08798300)

$124.99

$

Usually ships in 4-12 days

0

17

Gravely 035173

WELDMENT, 50 INCH DECK
(Superseded to 58502600)

$469.99

$

Usually ships in 4-12 days

0

18

Gravely 021306

ASSEMBLY, SPINDLE
(Superseded to 58803600)

$250.99

$

In Stock, only 2 left!

0

19

Gravely 021211

SEAL, STEEL
(Superseded to 08722600)

$15.99

$

In Stock, Qty 11

0

20

Gravely 020743

WASHER, FLAT .975X1.970X.030
(Superseded to 06426900)

$3.99

$

In Stock, Qty 20+

0

21

Gravely 038199

ASSEMBLY, BEARING
(Superseded to 21245800)

$25.99

$

Usually ships in 4-12 days

0

22

Gravely 021216

SHAFT, SPINDLE
(Superseded to 58802800)

$85.99

$

In Stock, only 4 left!

0

23

Gravely 021215

HOUSING, BEARING
(Superseded to 08722700)

$134.99

$

Usually ships in 4-12 days

0

24

Gravely 034894

TAB, SPRING
(Superseded to 08804200)

$

$

Not available

25

Gravely 120915

BOLT, 3/8-16X1.00 RD HD SQ NK

$

$

Not available

26

Gravely 180121

BOLT, HEX 3/8-16X.875
(Superseded to 05932600)

$2.49

$

In Stock, only 1 left!

0

27

Gravely 180126

BOLT, HEX 3/8-16X1.50
(Superseded to 05901928)

$1.49

$

In Stock, Qty 7

0

28

Gravely 038696

STOP, CHUTE
(Superseded to 05525700)

$7.49

$

In Stock, only 1 left!

0

29

Gravely 038769

STRIPE
(Superseded to 07852100)

$9.99

$

Usually ships in 4-12 days

0

30

Gravely 038675

SHIELD, SAFETY EXTENSION 50 INCH MOWER

$

$

Not available

31

Gravely 037809

PLATE, REAR ADJUSTMENT
(Superseded to 08925500)

$5.99

$

Usually ships in 4-12 days

0

32

Gravely 126416

BOLT, 3/8-16X1.75 RD HD SQ NK
(Superseded to 06200417)

$3.99

$

In Stock, only 3 left!

0

33

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

34

Gravely 011715

DECAL, BELT INSTALLATION
(Superseded to 05216600)

$22.99

$

Usually ships in 4-12 days

0

35

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

36

Gravely 124824

NUT, JAM 5/16-18 HEX
(Superseded to 06500909)

$0.99

$

In Stock, only 3 left!

0

37

Gravely 120393

WASHER, FLAT .344X.688X.065
(Superseded to 06401017)

$0.99

$

In Stock, Qty 16

0

38

Gravely 035685

BRACKET, LIFT PIVOT
(Superseded to 08923800)

$

$

Not available

39

Gravely 180083

BOLT, HEX 5/16-18X1.50
(Superseded to 05901710)

$2.49

$

Usually ships in 4-12 days

0

40

Gravely 011777

GROMMET, PLASTIC
(Superseded to 07538100)

$1.49

$

In Stock, Qty 5

0

41

Gravely 160515

SCREW, MACHINE 1/4-20X.5
(Superseded to 06110900)

$2.49

$

Usually ships in 4-12 days

0

42

Gravely 021259

COVER, PULLEY L.H.
(Superseded to 08933400)

$91.99

$

Usually ships in 4-12 days

0

43

Gravely 120388

WASHER, FLAT .438X1.000X.0832
(Superseded to 06401008)

$1.49

$

In Stock, Qty 6

0

44

Gravely 180130

BOLT, HEX 3/8-16X2
(Superseded to 05901718)

$2.99

$

In Stock, Qty 15

0

45

Gravely 021060

SHEAVE, IDLER
(Superseded to 07314800)

$31.99

$

In Stock, Qty 12

0

46

Gravely 034119

SPACER
(Superseded to 08820500)

$17.99

$

In Stock, only 2 left!

0

47

Gravely 010174

BUSHING, NYLON .760X1.00X.600
(Superseded to 05518400)

$4.99

$

In Stock, Qty 20+

0

48

Gravely 034120

ARM, IDLER PIVOT
(Superseded to 08905900)

$82.99

$

In Stock, only 1 left!

0

49

Gravely 020444

SPRING, COMP.
(Superseded to 08329100)

$13.99

$

In Stock, only 2 left!

0

50

Gravely 014672

SPACER, IDLER .406X.750X.188
(Superseded to 03488200)

$5.99

$

In Stock, Qty 12

0

51

Gravely 121224

PIN, COTTER 3/32X1.00

$0.99

$

Usually ships in 4-12 days

0

52

Gravely 021111

ROD, IDLER
(Superseded to 08598300)

$42.99

$

Usually ships in 4-12 days

0

53

Gravely 411010

FITTING, LUBE 1/8(LEFT AND RIGHT SPINDLE)
(Superseded to 07012500)

Note: (LEFT AND RIGHT SPINDLE)

$3.99

$

In Stock, Qty 5

0

53

Gravely 021214

FITTING, LUBE .125 EXT.(CENTER SPINDLE)
(Superseded to 07012100)

Note: (CENTER SPINDLE)

$

$

Not available

54

Gravely 033845

WASHER, FLAT .687X1.312X.122/.146
(Superseded to 06427400)

$3.49

$

In Stock, only 2 left!

0

55

Gravely 020065

SHEAVE, SPINDLE
(Superseded to 08896000)

$89.99

$

In Stock, only 3 left!

0

56

Gravely 126402

BOLT, 3/8-16X1.25 RD HD SQ NK
(Superseded to 06200415)

$3.99

$

In Stock, Qty 20+

0

57

Gravely 011779

SPRING, COMP. TYPE 1X.78X338 LB/IN
(Superseded to 08327000)

$15.99

$

In Stock, Qty 5

0

58

Gravely 120369

NUT, HEX 3/8-24
(Superseded to 06522900)

$2.49

$

In Stock, only 1 left!

0

59

Gravely 021260

COVER, PULLEY R.H.
(Superseded to 08933500)

$91.99

$

Usually ships in 4-12 days

0

60

Gravely 011216

BELT, V .500X.312X126.3
(Superseded to 07219600)

$74.99

$

In Stock, Qty 17

0

61

Gravely 022080

RING, RETAINING .875 SHAFT
(Superseded to 05713900)

$3.49

$

Usually ships in 4-12 days

0

62

Gravely 035700

SHEAVE, DRIVE
(Superseded to 07317900)

$

$

Not available

63

Gravely 124551

KEY, WOODRUFF .250X.875 HARD #A
(Superseded to 06608800)

$3.99

$

Usually ships in 4-12 days

0

64

Gravely 038539

WELDMENT, PLATE SUPPORT
(Superseded to 08928100)

$

$

Not available

65

Gravely 180132

BOLT, HEX 3/8-16X2.25
(Superseded to 05901640)

$3.99

$

In Stock, Qty 20+

0

66

Gravely 010908

SPACER, .375X.100X1.00
(Superseded to 08707800)

$25.99

$

Usually ships in 4-12 days

0

67

Gravely 019348

SPACER, .510X.840X2.43
(Superseded to 08510400)

$33.99

$

Usually ships in 4-12 days

0

68

Gravely 012134

KIT, REPAIR UNIVERSAL JOINT ROCKWELL STD.
(Superseded to 03155800)

$

$

Not available

68

Gravely 024560

KIT, REPAIR UNIVERSAL JOINT NEAPCO 1605X
(Superseded to 03155800)

$

$

Not available

69

Gravely 038066

GEARBOX, PRO MASTER-50
(Superseded to 09031000)

$

$

Not available

70

Gravely 124549

KEY, WOODRUFF .187X.75 HARD #9
(Superseded to 06608700)

$2.99

$

In Stock, Qty 20+

0

71

Gravely 180044

BOLT, HEX 1/4-20X2.00
(Superseded to 05901740)

$2.49

$

In Stock, only 2 left!

0

72

Gravely 419454

NUT, LOCK 1/4-20
(Superseded to 06500832)

$3.49

$

In Stock, only 1 left!

0

73

Gravely 038065

ASSEMBLY, U-JOINT
(Superseded to 08926651)

$

$

Not available

74

Gravely 411027

FITTING, LUBE 1/4-28
(Superseded to 07012600)

$

$

Not available

75

Gravely 031389

SHAFT, PROP. SQ. BAR
(Superseded to 08729300)

$625.99

$

Usually ships in 4-12 days

0

76

Gravely 035179

WELDMENT, SUPPORT PLATE
(Superseded to 21252200)

$225.99

$

Usually ships in 4-12 days

0

NS

Gravely 038069

ASM., PRO MASTER-50 DRIVE

$

$

Not available

NS

Gravely 033926

DECAL, DANGER HAND
(Superseded to 05350300)

$31.99

$

Usually ships in 4-12 days

0

NS

Gravely 033927

DECAL, DANGER FOOT
(Superseded to 05350100)

$11.99

$

Usually ships in 4-12 days

0

NS

Gravely 033928

DECAL, WARNING EYE
(Superseded to 05350200)

$31.99

$

Usually ships in 4-12 days

0

NS

Gravely 038189

DECALS, PRO MASTER-50
(Superseded to 20645700)

$

$

Not available
