38712 (824 QXE) - Toro 24" SnowMax Snow Thrower (SN: 316000001 - 316999999) (2016) CRANKCASE ASSEMBLY Parts Diagram

24" SnowMax Snow Thrower

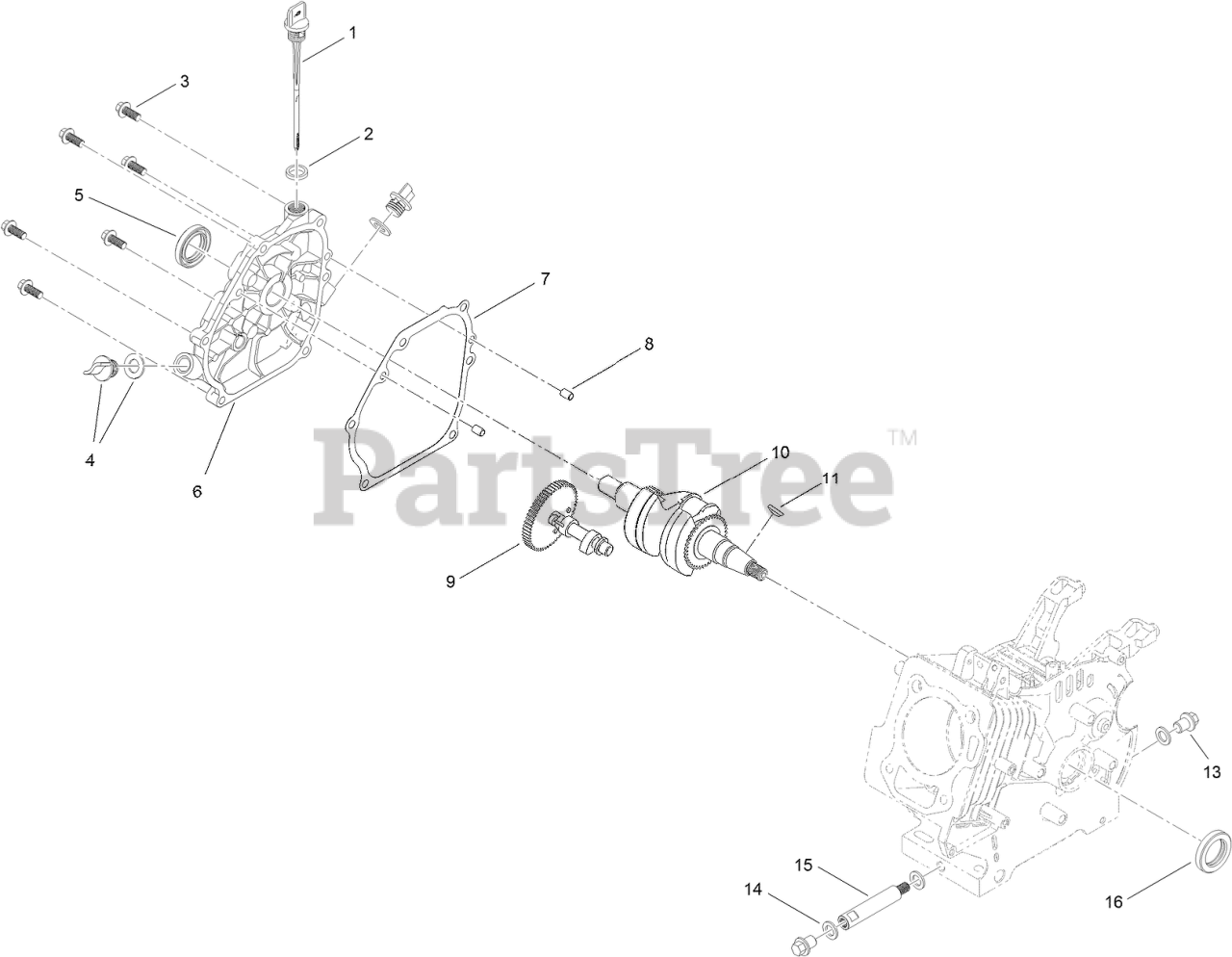

CRANKCASE ASSEMBLY Parts Diagram

  • Title
1

Toro 127-9409

DIPSTICK-OIL

$8.99

$

In Stock, only 1 left!

0

2

Toro 127-9492

GASKET-DIPSTICK, RUBBER

$1.49

$

Usually ships in 3-6 days

0

3

Toro 121-4114

SCREW-HHF

$1.99

$

Usually ships in 3-6 days

0

4

Toro 127-9099

OIL CAP ASM

$7.49

$

Usually ships in 3-6 days

0

5

Toro 133-1516

SEAL-OIL

$15.99

$

In Stock, only 1 left!

0

6

Toro 133-1518

COVER-CRANKCASE

$66.99

$

Usually ships in 3-6 days

0

7

Toro 127-9493

GASKET-COVER, CRANKCASE

$15.99

$

Usually ships in 3-6 days

0

8

Toro 121-0054

PIN-DOWEL

$1.49

$

Usually ships in 3-6 days

0

9

Toro 127-9494

CAMSHAFT ASM
(Superseded to 133-9991)

$60.99

$

Usually ships in 3-6 days

0

10

Toro 133-1517

CRANKSHAFT

$140.99

$

Usually ships in 3-6 days

0

11

Toro 120-4320

KEY-WOODRUFF

$2.99

$

Usually ships in 3-6 days

0

13

Toro 121-0030

SCREW-HHF

$3.49

$

Usually ships in 3-6 days

0

14

Toro 121-0048

WASHER-PLAIN

$0.99

$

In Stock, only 4 left!

0

15

Toro 127-9104

TUBE-DRAIN, OIL

$11.99

$

Usually ships in 3-6 days

0

16

Toro 121-0208

SEAL-OIL
(Superseded to 133-9864)

$12.99

$

Usually ships in 3-6 days

0
