51-12KE02 (312-H) - Toro Garden Tractor (SN: 020000001 - 029999999) (1992) KOHLER CARBURETORS Parts Diagram

Garden Tractor

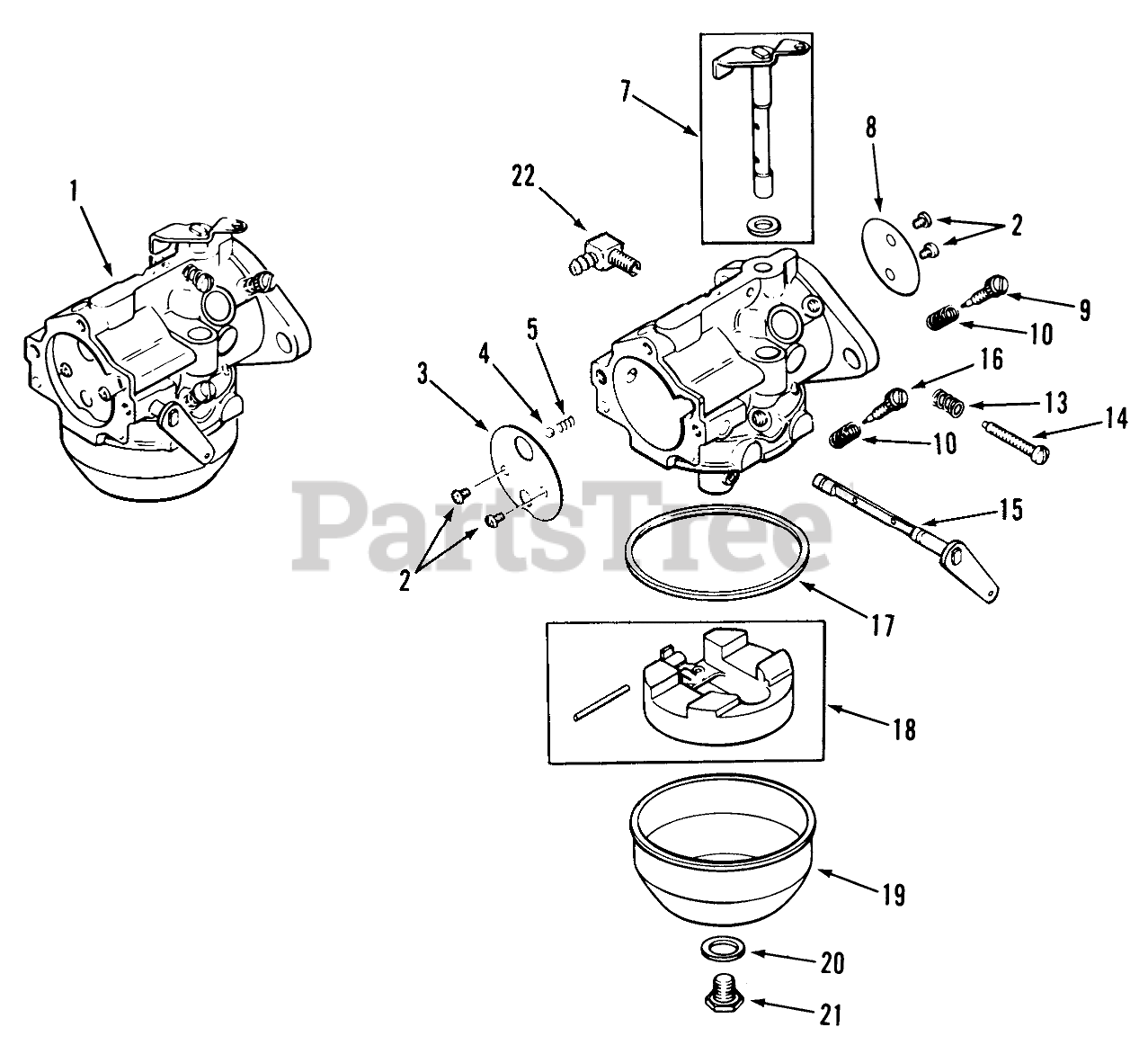

KOHLER CARBURETORS Parts Diagram

  • Title
1

Toro KH10672

Carburetor Assembly (Includes 5 thru 8) 310, 312

$

$

Not available

2

Toro KH10110

Screw

$

$

Not available

3

Toro KH10708

Choke Plate

$

$

Not available

4

$

$

Not available

5

Toro KH10113

Spring

$

$

Not available

7

Toro KH10707

Shaft w/Lever & Seal

$

$

Not available

8

Toro KH10121

Plate-Throttle

$

$

Not available

9

Toro KH10132

Idle Fuel Adj. Needle

$

$

Not available

10

Toro KH10112

Spacer

$

$

Not available

13

Toro KH10114

Adj. Spring

$

$

Not available

14

Toro KH10109

Idle Speed Adj. Screw

$

$

Not available

15

Toro KH10702

Choke Shaft

$

$

Not available

16

Toro 25-3603

Main-Needle

$

$

Currently unavailable

17

Toro KH10094

Gasket

$

$

Not available

18

Toro KH10663

Float Kit

$

$

Not available

19

Toro KH10117

Bowl-Fuel

$

$

Not available

20

Toro KH10093

Gasket

$

$

Not available

21

Toro KH10116

Screw

$

$

Not available

22

Connector 90deg.

$

$

Not available

Toro KH10696

Kit-Carburetor Repair (Includes KH10009 Gasket-Flange KH10146 Gasket-Carburetor KH10733 Gasket KH10093 Gasket-Bowl Screen KH10094 Gasket-Bowl KH10677 Gasket-Air Cleaner KH10697 Gasket KH10274 Gasket-Carburetor

Note: Not illustrated

$

$

Not available

Toro KH10358

Choke & Throttle Repair Kit

Note: Not illustrated

$

$

Not available

Toro KH10710

Kit-High Altitude Jet (Includes KH10682 Bushing KH10709 Jet-Main

Note: Not illustrated

$

$

Not available

Toro KH10674

Kit-Carburetor w/Linkage (Includes KH10682 Bushing & KH10709 Main Jet

Note: Not illustrated

$

$

Not available

Toro KH10693

Kit-Adjustable Jet w/Linkage (Includes KH10701 Carburetor Linkage KH10682 Bushing-Linkage Natural KH10686 Bushing Linkage Black KH 10697 Gasket-Air Cleaner KH10693 Carburetor Assembly KH10146 Gasket KH10274 Gasket

Note: Not illustrated

$

$

Not available
