57360 (11-32) - Toro Lawn Tractor (SN: 005000001 - 005999999) (1985) ENGINE ASSEMBLY MODEL 57300 Parts Diagram

Lawn Tractor

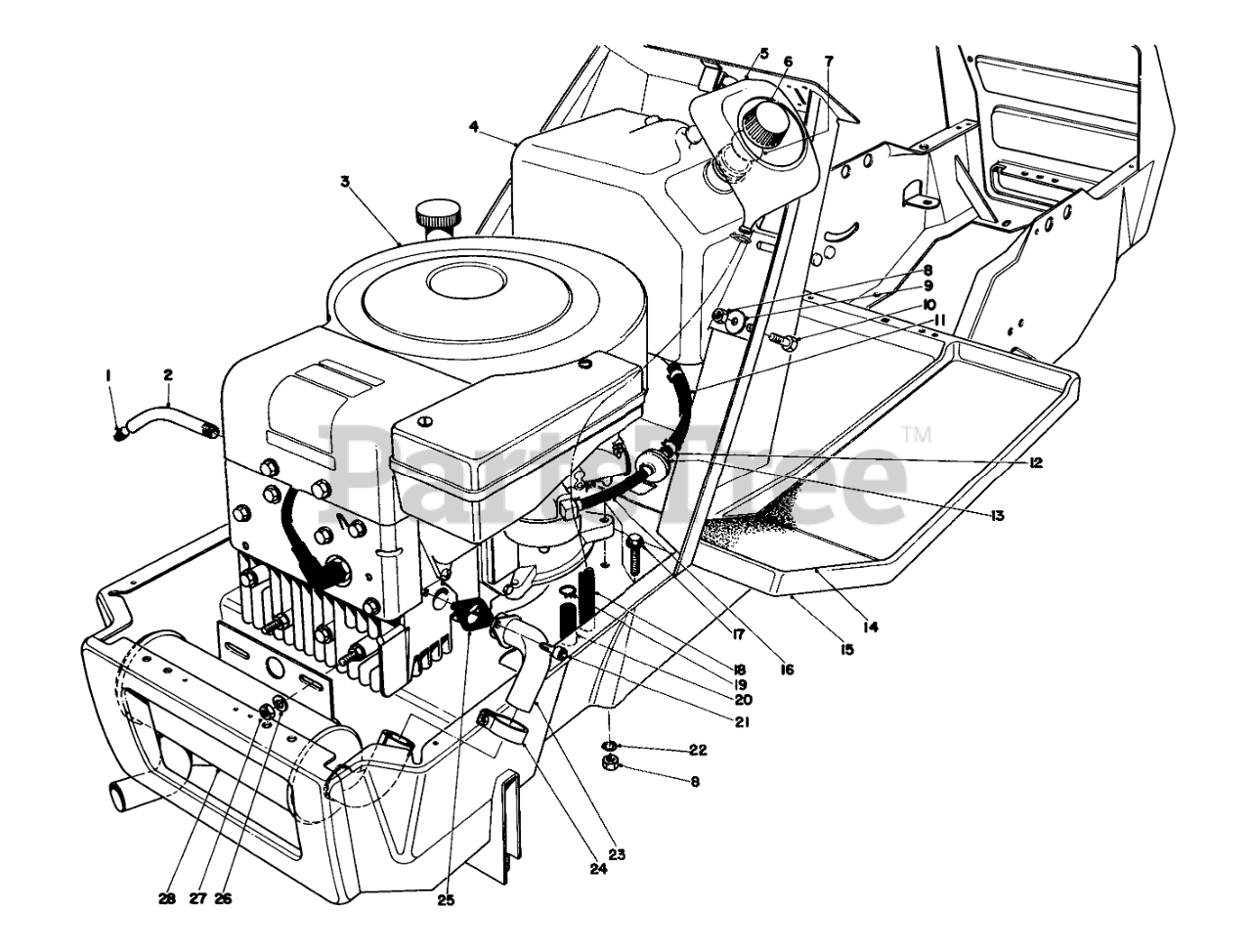

ENGINE ASSEMBLY MODEL 57300 Parts Diagram

  • Title
1

Toro 281-1

PLUG-PIPE, SQH

$5.49

$

In Stock, only 1 left!

0

2

Toro 28-8650

OIL DRAIN TUBE

$

$

Not available

3

Toro 221-746

Engine

$

$

Currently unavailable

4

Toro 44-8230

Gas Tank (Incl. Ref. #5)
(Superseded to 13-0479)

$289.99

$

In Stock, only 1 left!

0

5

Funnel-Overflow

$

$

Not available

6

Toro 42-0682

Gas Cap (Incl. Ref. #7)

$

$

Not available

7

Toro 20-4620

GAS CAP GASKET

$8.99

$

In Stock, Qty 6

0

8

Toro 3296-29

NUT-LOCK, NI

$2.49

$

In Stock, Qty 20+

0

9

Toro 5-1350

WASHER
(Superseded to 5-4460)

$7.99

$

In Stock, Qty 20+

0

10

Toro 322-4

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

11

Toro 47-2982

HOSE-FUEL
(Superseded to 110-4894)

$8.49

$

Usually ships in 3-6 days

0

12

Toro 2210-185

FUEL HOSE CLAMP

$1.49

$

In Stock, only 4 left!

0

13

Fuel Filter

Note: Obtain parts from www.briggsandstratton.com

$

$

Not available

14

Toro 27-9050

LH FOOT TREAD

$

$

Not available

Toro 27-9040

RH FOOT TREAD

Note: Not illustrated

$

$

Not available

15

Toro 44-8130

Frame
(Superseded to 66-9210)

$

$

Not available

16

Gas Hose

Note: Obtain parts from www.briggsandstratton.com

$

$

Not available

17

Toro 322-7

SCREW-HH

$1.49

$

In Stock, Qty 20+

0

18

Toro 39-4030

FUNNEL HOSE

$

$

Not available

19

Toro 2412-62

HOSE CLAMP

$

$

Not available

20

Toro 39-4040

CARB DRAIN HOSE

$

$

Not available

21

Toro 3274-52

SCREW-HSH

$3.49

$

Usually ships in 3-6 days

0

22

Toro 3254-2

WASHER-LOCK, INTERNAL

$0.99

$

Usually ships in 3-6 days

0

23

Toro 28-0170

Exhaust Pipe

$

$

Not available

24

Toro 28-4200

MUFFLER CLAMP

$

$

Not available

25

Exhaust Gasket

Note: Obtain parts from www.briggsandstratton.com

$

$

Not available

26

Toro 3256-23

WASHER-PLAIN

$2.49

$

In Stock, only 4 left!

0

27

Toro 32152-1

NUT-LOCK, CONE

$1.99

$

In Stock, Qty 6

0

28

Toro 27-9070

MUFFLER

$

$

Not available

Toro 3290-378

TIE-CABLE

Note: Not illustrated

$0.99

$

In Stock, Qty 14

0

Toro 36-7880

8 HP EXH MUFFLER

Note: Not illustrated

$

$

Not available

Toro 11-4629

Loose Parts

Note: Not illustrated

$

$

Not available
