61-20RG01 (D-250) - Toro Lawn Tractor (1977) HOOD, GRILL AND HEADLAMPS Parts Diagram

Lawn Tractor

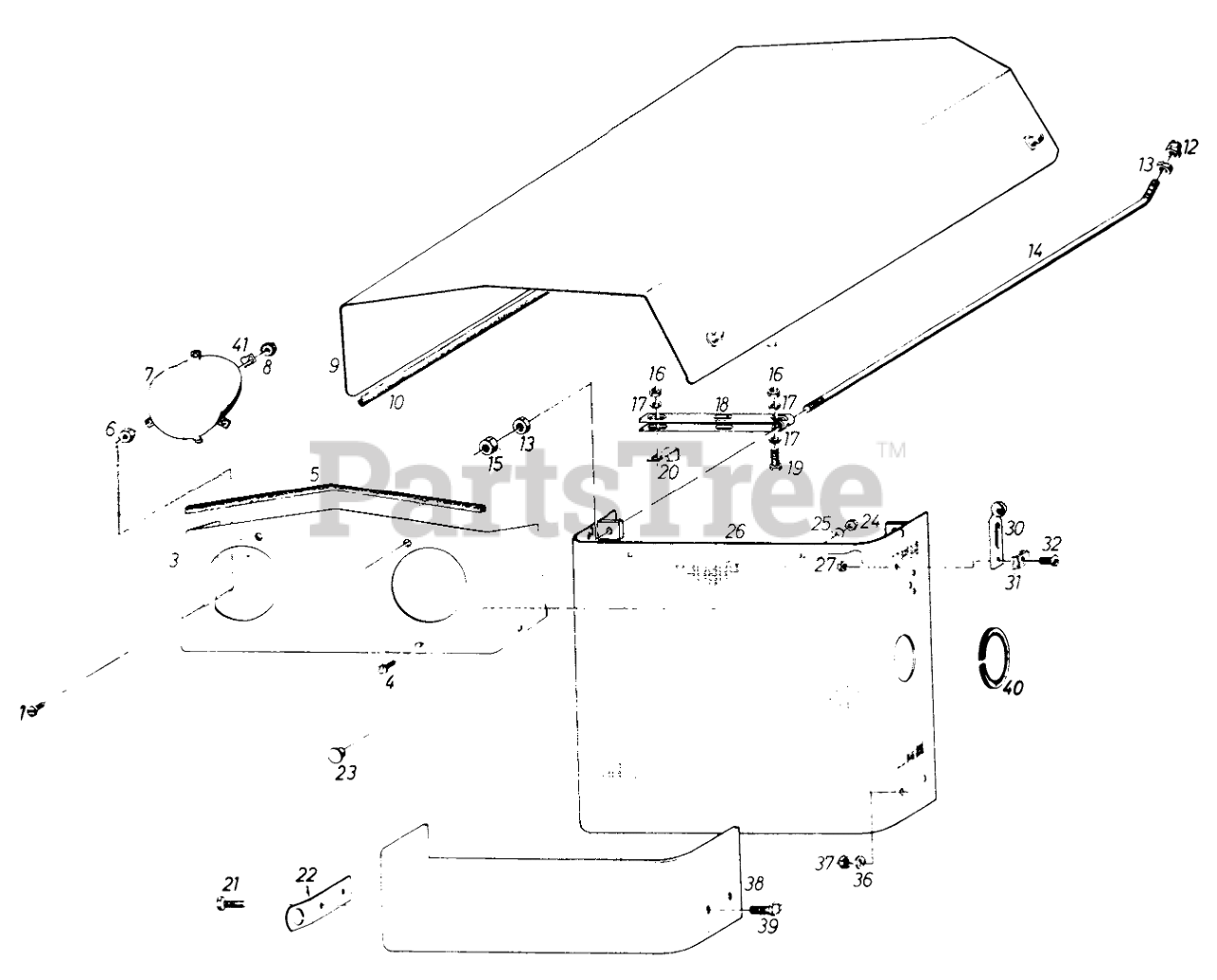

HOOD, GRILL AND HEADLAMPS Parts Diagram

  • Title
1

Toro 250182

Screw

$

$

Not available

3

Toro 250339

Front Bonnet Assy

$

$

Not available

4

Toro 251404

Screw

$

$

Not available

5

Toro 250069

Cushion

$

$

Not available

6

$

$

Not available

7

Toro 250114

Head-Light

$

$

Not available

Toro 250115

FILAMENT BULB

$

$

Not available

Toro 250116

Filament Bulb

$

$

Not available

Toro 250118

LAMPGLASS

$

$

Not available

Toro 250124

REFLECTOR

$

$

Not available

Toro 250119

GASKET FOR LAMPGLASS

$

$

Not available

Toro 250120

Spring

$

$

Not available

Toro 250125

Spring

$

$

Not available

Toro 250123

Holding Ring for Glass

$

$

Not available

Toro 250121

Socket for Headlight

$

$

Not available

Toro 250122

Socket for Parking-Light

$

$

Not available

8

$

$

Not available

9

Toro 250340

Hood Assy

$

$

Not available

Toro 251017

Hood Post

$

$

Not available

10

Toro 250068

Cushion

$

$

Not available

12

$

$

Not available

13

$

$

Not available

14

$

$

Not available

15

$

$

Not available

16

$

$

Not available

17

Toro 250433

Washer

$

$

Not available

18

Toro 250235

Bracket

$

$

Not available

19

$

$

Not available

20

Toro 250192

Support

$

$

Not available

21

$

$

Not available

22

Toro 251368

Bracket

$

$

Currently unavailable

23

$

$

Not available

24

$

$

Not available

25

Toro 250407

Washer

$

$

Not available

26

Toro 250335

Grill

$

$

Not available

27

$

$

Not available

30

Toro 250145

FASTENING STRAP

$

$

Not available

31

Toro 250337

CLAMP

$

$

Not available

32

Toro 250185

Screw

$

$

Not available

36

Toro 250408

Washer

$

$

Not available

37

$

$

Not available

38

Toro 250324

Bumper

$

$

Not available

39

$

$

Not available

40

Toro 250065

Cushion

$

$

Not available

41

Toro 250107

Clamp

$

$

Not available
