68038 (MB-1600) - Toro Mud Buggy (SN: 315000001 - 315999999) (2015) HYDRAULIC TANK AND DUMP PEDAL ASSEMBLY Parts Diagram

Mud Buggy

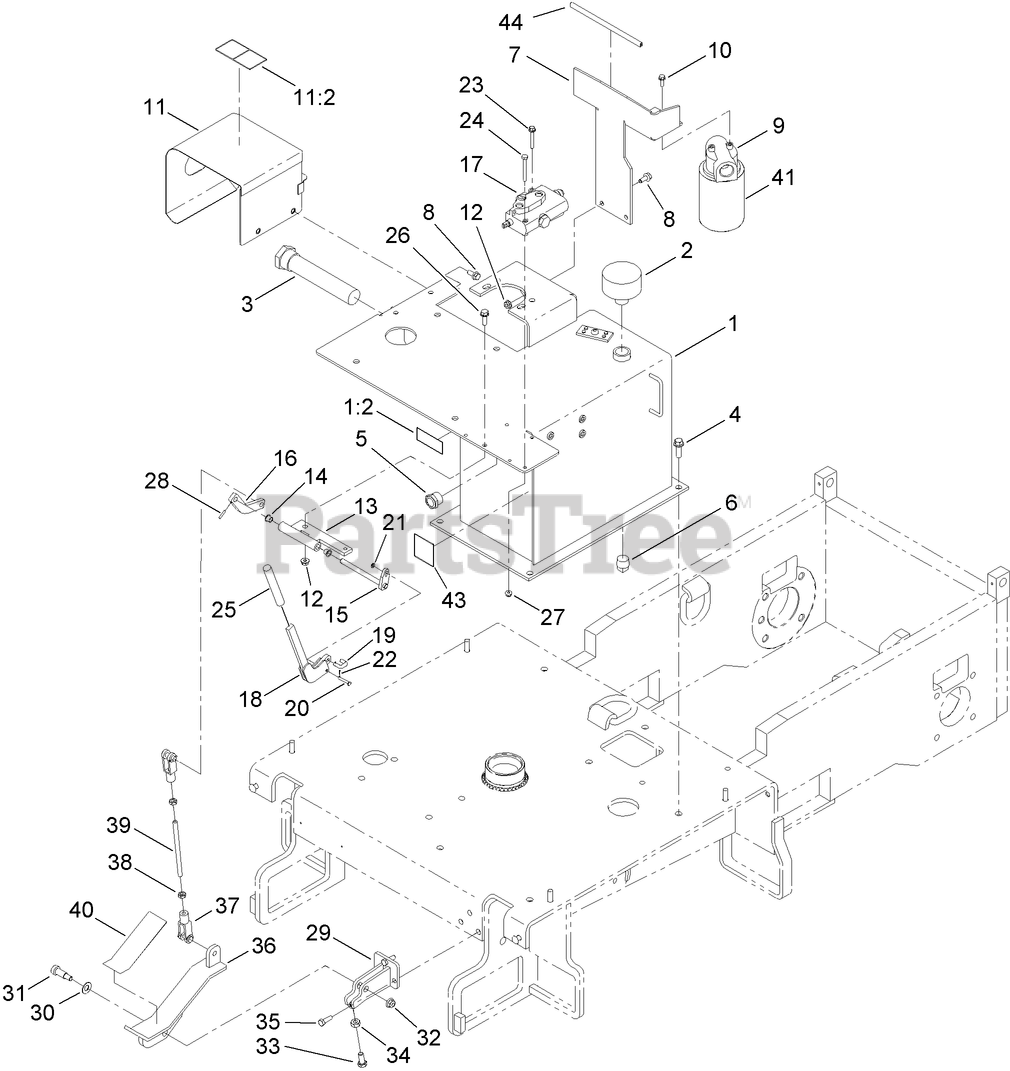

HYDRAULIC TANK AND DUMP PEDAL ASSEMBLY Parts Diagram

  • Title
1

Toro 127-7506

HYD TANK ASM

$1761.99

$

Usually ships in 3-6 days

0

1:2

Toro 125-4964

DECAL-CAUTION, HYD FLUID

$6.49

$

Usually ships in 3-6 days

0

2

Toro ST38521

BREATHER-FILLER

$232.99

$

Usually ships in 3-6 days

0

3

Toro ST39088

STRAINER

$133.99

$

Usually ships in 3-6 days

0

4

Toro 3234-24

SCREW-HHF

$3.99

$

In Stock, Qty 20+

0

5

Toro ST38534

GLASS SIGHT ASM

$94.99

$

Usually ships in 3-6 days

0

6

$15.99

$

Usually ships in 3-6 days

0

7

Toro 125-8717-03

BRACKET-FILTER, OIL

$74.99

$

Usually ships in 3-6 days

0

8

Toro 3234-47

SCREW-HHF

$2.99

$

In Stock, only 4 left!

0

9

Toro ST45150

FILTER-RETURN

$216.99

$

Usually ships in 3-6 days

0

10

Toro 117-8304

SCREW-HHF

$3.49

$

In Stock, only 1 left!

0

11

Toro 127-2832

HEAT SHEILD ASM

$126.99

$

Usually ships in 3-6 days

0

11:2

Toro 125-4963

DECAL-SURFACE, HOT

$5.99

$

Usually ships in 3-6 days

0

12

Toro 32128-26

NUT-FLANGE

$6.49

$

Usually ships in 3-6 days

0

13

Toro ST45960-03

GUIDE-SHAFT

$120.99

$

Usually ships in 3-6 days

0

14

Toro ST32466

BEARING

$10.99

$

Usually ships in 3-6 days

0

15

Toro ST58337-03

LEVER-CONTROL, FOOT VALVE

$92.99

$

Usually ships in 3-6 days

0

16

Toro ST45968-03

ACTUATOR-ARM

$36.99

$

Usually ships in 3-6 days

0

17

Toro ST57532

DIRECTIONAL HYD VALVE ASM

$620.99

$

Usually ships in 3-6 days

0

18

Toro ST58334-03

LEVER-VALVE, CONTROL

$145.99

$

Usually ships in 3-6 days

0

19

Toro ST36982

LINK-HANDLE, VALVE

$92.99

$

Usually ships in 3-6 days

0

20

Toro ST36978

PIN-CLEVIS

$1.49

$

In Stock, Qty 9

0

21

Toro 52-6430

WASHER

$0.99

$

In Stock, Qty 5

0

22

Toro ST36981

PIN-COTTER
(Superseded to 3272-1)

$0.99

$

In Stock, Qty 10

0

23

Toro 32105-18

SCREW-HHF

$0.99

$

Usually ships in 3-6 days

0

24

Toro 321-18

SCREW-HH

$2.49

$

Usually ships in 3-6 days

0

25

Toro ST34687

GRIP-HANDLE

$18.99

$

Usually ships in 3-6 days

0

26

Toro 3234-29

SCREW-HHF

$2.99

$

In Stock, Qty 15

0

27

Toro 104-7201

NUT-HF

$1.49

$

In Stock, Qty 20+

0

28

$0.99

$

Usually ships in 3-6 days

0

29

Toro ST45973-03

MOUNT-PEDAL

$83.99

$

Usually ships in 3-6 days

0

30

Toro ST80639

WASHER-BELLEVILLE

$9.99

$

Usually ships in 3-6 days

0

31

Toro ST80957

SCREW-HSBH

$8.49

$

Usually ships in 3-6 days

0

32

Toro 104-8301

NUT-HF, NI

$1.49

$

In Stock, Qty 20+

0

33

Toro 33115-025

SCREW-HH

$1.99

$

Usually ships in 3-6 days

0

34

Toro 33015-00

NUT-HEX
(Superseded to 48-7960)

$1.99

$

Usually ships in 3-6 days

0

35

Toro 322-5

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

36

Toro ST45963-03

PEDAL-DUMP

$174.99

$

Usually ships in 3-6 days

0

37

Toro ST39255

END-YOKE
(Superseded to 1-633131)

$15.99

$

In Stock, only 2 left!

0

38

Toro 3220-3

NUT-HJ

$0.99

$

In Stock, Qty 20+

0

39

Toro ST36744

ROD-LINKAGE

$20.99

$

Usually ships in 3-6 days

0

40

Toro ST45959

TREAD-SKID

$7.99

$

Usually ships in 3-6 days

0

41

Toro ST35445

ELEMENT-HYD OIL, 10 MICRON

$78.99

$

Usually ships in 3-6 days

0

43

Toro 125-4962

DECAL-P BRAKE

$20.99

$

Usually ships in 3-6 days

0

44

Toro 127-5591

TRIM-FILTER BRACKET

$

$

Currently unavailable
