70185 (G 132) - Toro Rear-Engine Riding Mower (SN: 310000001 - 310999999) (2010) FRONT AXLE AND STEERING ASSEMBLY Parts Diagram

Rear-Engine Riding Mower

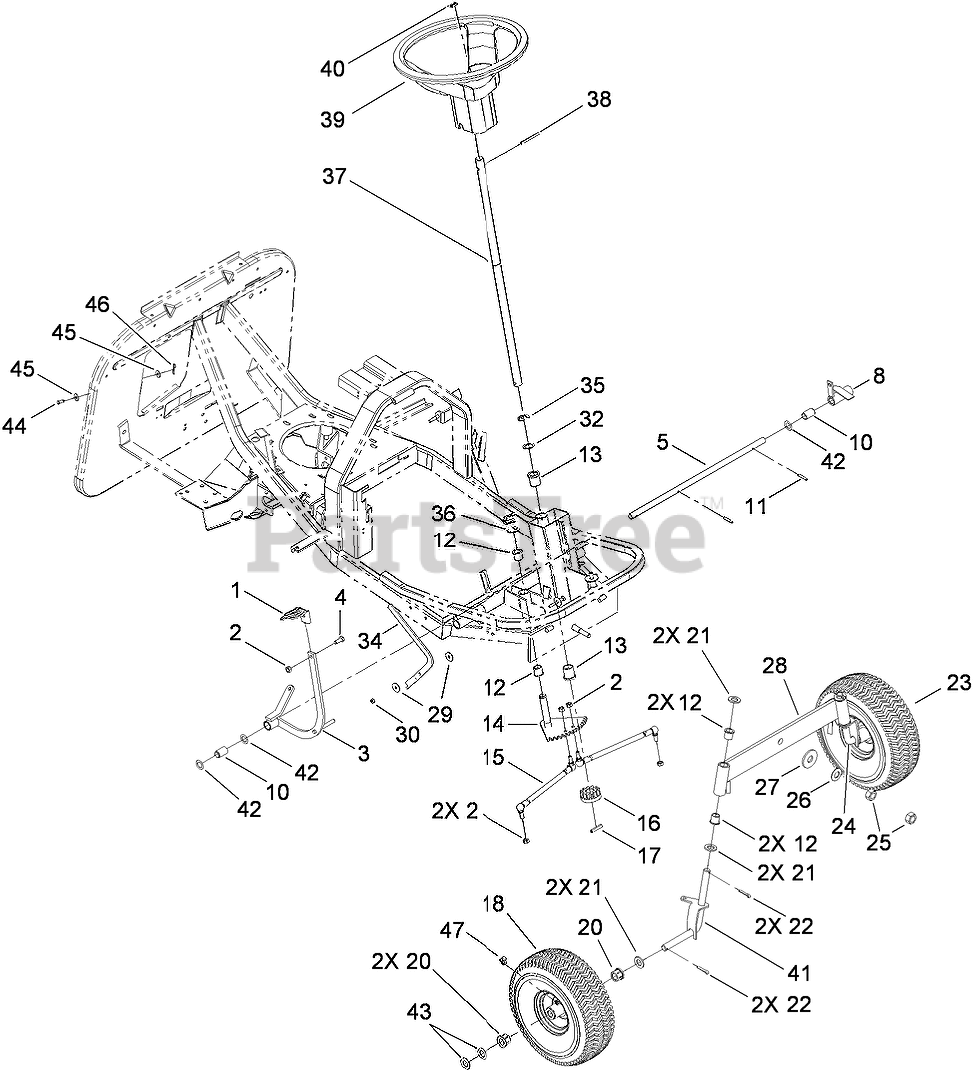

FRONT AXLE AND STEERING ASSEMBLY Parts Diagram

  • Title
1

Toro 106-2957

Pedal-Brake

$

$

Currently unavailable

2

Toro 46-0330

NUT-LOCK

$0.99

$

Usually ships in 3-6 days

0

3

Toro 114-3207

LEVER-CLUTCH

$

$

Currently unavailable

4

Toro 33114-020

SCREW-HH

$0.99

$

In Stock, Qty 13

0

5

$

$

Currently unavailable

8

Toro 106-2978

Bushing

$

$

Currently unavailable

10

Toro 106-2962

Bushing

$

$

Currently unavailable

11

Toro 106-2874

Pin-Dowel

$

$

Currently unavailable

12

Toro 106-1811

Bushing

$

$

Currently unavailable

13

Toro 106-2873

Bushing

$

$

Currently unavailable

14

Toro 106-2868

Rack-Steering

$

$

Currently unavailable

15

Toro 106-2933

Rod-Tie

$

$

Not available

16

Toro 106-2878

Gear-Steering

$

$

Currently unavailable

17

Toro 106-1845

Pin-Spiral

$

$

Not available

18

$

$

Currently unavailable

20

Toro 106-6508

Bushing

$

$

Currently unavailable

21

Toro 33098-00

WASHER-FLAT

$0.99

$

Usually ships in 3-6 days

0

22

Toro 3272-21

PIN-COTTER

$3.49

$

In Stock, Qty 6

0

23

$

$

Currently unavailable

24

Toro 106-2953

AXLE-WHEEL, LH

$

$

Currently unavailable

25

Toro 33018-00

NUT-HEX

$0.99

$

Usually ships in 3-6 days

0

26

Toro 106-2926

Washer-Bell

$

$

Not available

27

Toro 106-2925

Washer-Flat

$

$

Currently unavailable

28

Toro 106-2864

Axle-Front

$

$

Currently unavailable

29

Toro 106-2853

Washer-Flat

$

$

Not available

30

Toro 33023-00

NUT-LOCK

$0.99

$

Usually ships in 3-6 days

0

32

Toro 106-1807

Spacer

$

$

Currently unavailable

34

$

$

Currently unavailable

35

Toro 106-2909

RING-RETAINING, EXT

$

$

Currently unavailable

36

Toro 106-2908

RING-RETAINING, EXT

$

$

Currently unavailable

37

Toro 106-2872

Shaft-Steering

$

$

Currently unavailable

38

Toro 106-1846

Pin-Roll

$

$

Currently unavailable

39

Toro 106-2883

WHEEL-STEERING

$

$

Not available

40

Toro 98-1459

DECAL

$4.99

$

Usually ships in 3-6 days

0

41

Toro 106-2952

AXLE-WHEEL, RH

$

$

Currently unavailable

42

Toro 106-1835

Spacer

$

$

Currently unavailable

43

Toro 106-6544

Washer

$

$

Currently unavailable

44

Toro 106-6543

PIN-GROOVED

$

$

Not available

45

Toro 106-2865

Washer-Flat

$

$

Currently unavailable

46

Toro 106-2879

Pin-Hair

$

$

Currently unavailable

47

Toro 106-6546

ZERK-GREASE, 90 DEG

$

$

Currently unavailable
