74585 (DH 210) - Toro Lawn Tractor (SN: 315000001 - 315999999) (2015) FRONT AXLE ASSEMBLY Parts Diagram

Lawn Tractor

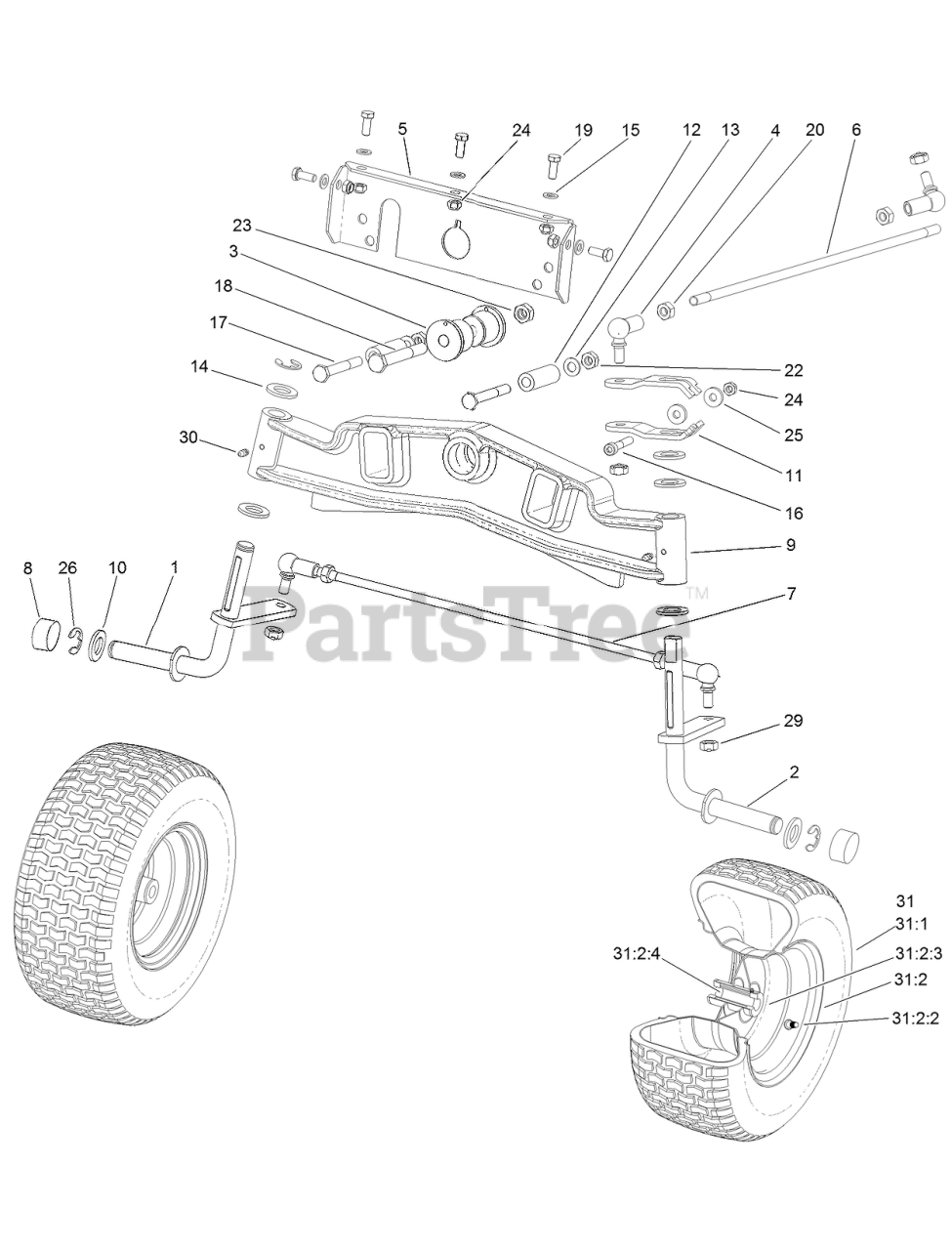

FRONT AXLE ASSEMBLY Parts Diagram

  • Title
1

Toro 110-9084

SPINDLE-FRONT, RH

$

$

Not available

2

Toro 120-8705

SPINDLE-FRONT, LH

$

$

Currently unavailable

3

Toro 104-2890

BUSHING-AXLE, FRONT

$

$

Currently unavailable

4

Toro 104-2876

JOINT-BALL, ANGLE

$

$

Not available

5

Toro 125-2219

PLATE-AXLE

$

$

Currently unavailable

6

Toro 125-2223

LINK-DRAG

$

$

Currently unavailable

7

Toro 125-2222

ROD-TIE, FRONT AXLE

$

$

Currently unavailable

8

Toro 104-2857

CAP-HUB

$

$

Currently unavailable

9

Toro 104-2852

AXLE-FRONT

$

$

Currently unavailable

10

Toro 120-8739

WASHER

$

$

Currently unavailable

11

Toro 120-8713

LEVER-SPINDLE, STEERING

$

$

Currently unavailable

12

Toro 104-2851

SPACER

$

$

Currently unavailable

13

Toro 33095-00

WASHER-FLAT

$0.99

$

Usually ships in 3-6 days

0

14

Toro 104-2905

WASHER-FLAT

$

$

Not available

15

Toro 106-4756

WASHER-PLAIN

$

$

Currently unavailable

16

$

$

Currently unavailable

17

Toro 33115-080

SCREW-HH

$2.49

$

Usually ships in 3-6 days

0

18

Toro 33116-090

SCREW-HH

$4.49

$

Usually ships in 3-6 days

0

19

Toro 33114-020

SCREW-HH

$0.99

$

In Stock, Qty 13

0

20

Toro 33015-00

NUT-HEX
(Superseded to 48-7960)

$1.99

$

Usually ships in 3-6 days

0

22

Toro 33025-00

NUT-LOCK, NI

$1.49

$

Usually ships in 3-6 days

0

23

Toro 48-9540

NUT-LOCK, HEX NI

$0.99

$

Usually ships in 3-6 days

0

24

Toro 33024-00

NUT-LOCK, NI

$0.99

$

Usually ships in 3-6 days

0

25

Toro 106-8588

Washer-Flat

$

$

Currently unavailable

26

Toro 104-2891

CLIP-SPRING

$

$

Currently unavailable

29

Toro 106-4668

Nut-Lock

$2.49

$

Usually ships in 3-6 days

0

30

Toro 104-2904

FITTING-GREASE

$

$

Currently unavailable

31

Toro 114-3240

WHEEL ASM

$

$

Currently unavailable

31:1

$157.99

$

Usually ships in 3-6 days

0

31:2

Toro 110-9086

WHEEL ASM

$

$

Not available

31:2:2

Toro 106-8596

Valve-Tire

$

$

Not available

31:2:3

Toro 110513

BEARING-WHEEL

$21.99

$

In Stock, Qty 14

0

31:2:4

Toro 127-6232

Spacer-Wheel

$

$

Currently unavailable
