915024 (ZT 1842) - Gravely 42" Zero-Turn Mower, 18hp Briggs & Stratton (SN: 000101 & Above) 42" Mower Deck Parts Diagram

42" Zero-Turn Mower, 18hp Briggs & Stratton

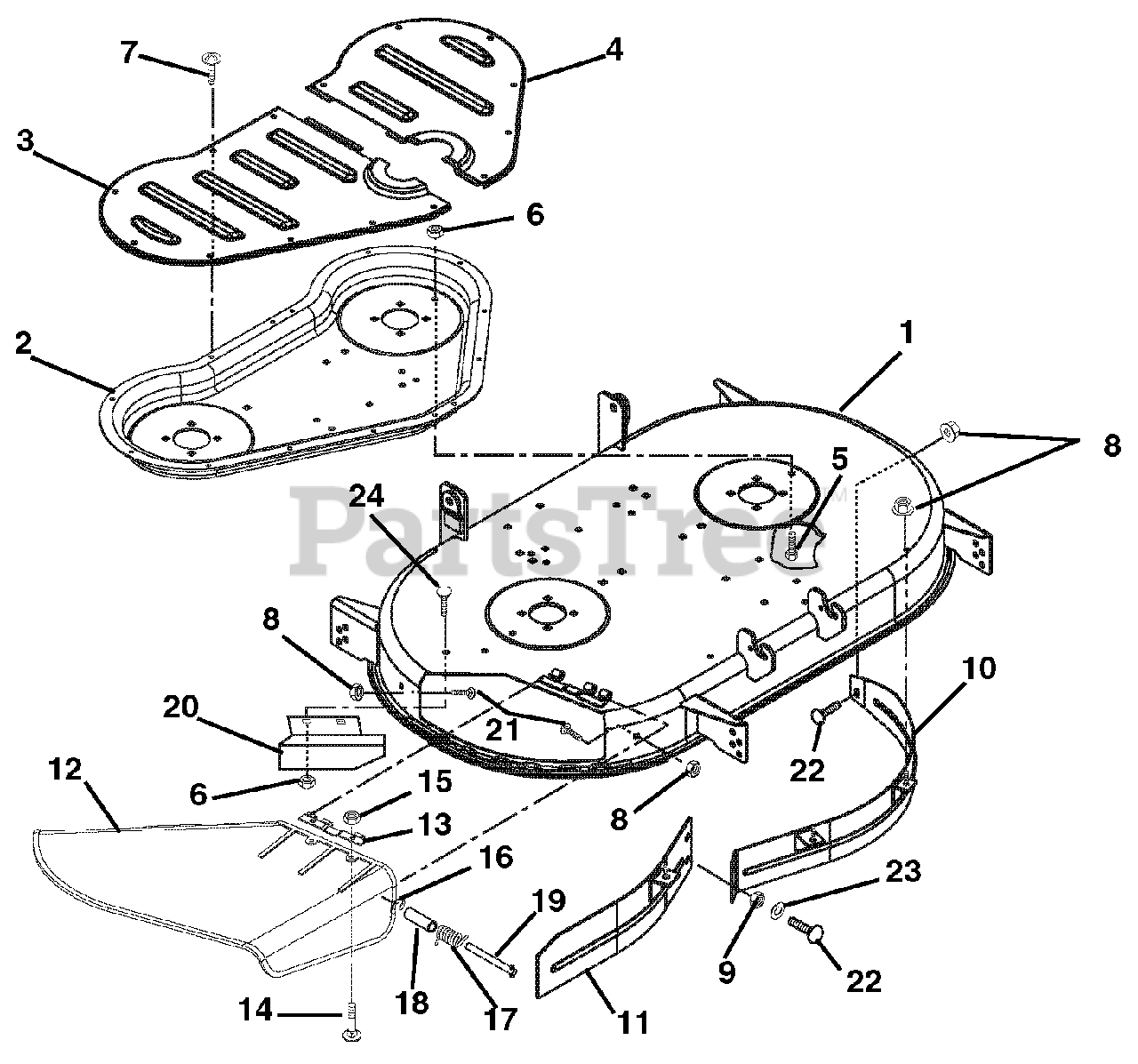

42" Mower Deck Parts Diagram

  • Title
1

Gravely 51505600

Mower-42" Gravely ZT with Decals

$

$

Not available

1

Gravely 51505800

Mower-42" Gravely ZT Assembly Complete

$

$

Not available

2

Gravely 01565651

Reinforcement-Deck

$

$

Not available

3

Gravely 01585300

Cover-Deck Reinforcement

$103.99

$

Usually ships in 4-12 days

0

4

Gravely 01585200

Cover-Deck Reinforcement

$171.99

$

Usually ships in 4-12 days

0

5

Gravely 05948700

Bolt-Hex .38-16 x 1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

6

Gravely 06542000

Nut-Locking-Top-Flange .38-16
(Superseded to 06500822)

$1.49

$

In Stock, Qty 20+

0

7

Gravely 07411500

Screw-Tapping Hex Washer Head Thread Rolling .31-18 x .50
(Superseded to 07400124)

$1.49

$

In Stock, Qty 20+

0

8

Gravely 06543100

Nut-Locking-Top-Flange .31-18
(Superseded to 06500904)

$1.49

$

In Stock, Qty 20+

0

9

Gravely 06529800

Nut-Lock-Center .31-18
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

10

Gravely 01584351

Weldment-Baffle Upper Left Hand

$62.99

$

Usually ships in 4-12 days

0

11

Gravely 01584451

Weldment-Baffle Upper Right Hand

$90.99

$

Usually ships in 4-12 days

0

12

Gravely 01585500

Deflector-Chute 42"

$78.99

$

In Stock, Qty 5

0

13

Gravely 02709551

Hinge-Plate

$27.99

$

In Stock, only 1 left!

0

14

Gravely 06219900

Bolt-Round Head Square Neck .25-20 x .75
(Superseded to 06200307)

$0.99

$

In Stock, Qty 20+

0

15

Gravely 06530100

Nut-Locking-Flange .250-20
(Superseded to 06500824)

$0.99

$

In Stock, Qty 17

0

16

Gravely 05706300

Ring-Retaining-External .312 x .025

$2.49

$

Usually ships in 4-12 days

0

17

Gravely 035996

Spring-Torsion .095 x .50 x 1.00
(Superseded to 08307200)

$20.99

$

Usually ships in 4-12 days

0

18

Gravely 035997

Bushing-Sleeve
(Superseded to 02202900)

$5.99

$

In Stock, Qty 6

0

$29.99

$

In Stock, only 1 left!

0

20

Gravely 01582651

Deflector-Baffle

$25.99

$

Usually ships in 4-12 days

0

21

Gravely 05947000

Bolt-Hex .31-18 x .75
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

22

Gravely 06215700

Bolt-Round Head Square Neck .31-18 x .75 Grade 5
(Superseded to 06200232)

$2.49

$

In Stock, Qty 20+

0

23

Gravely 06435700

Washer-Flat-Steel .038 x .875 x .083
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

24

Gravely 05959400

Bolt-Hex .38-16 x .75
(Superseded to 05901702)

$1.49

$

In Stock, only 3 left!

0
