915190 (ZT 34) - Gravely 34" Zero-Turn Mower (SN: 056000 & Above) Electrical System Parts Diagram

34" Zero-Turn Mower

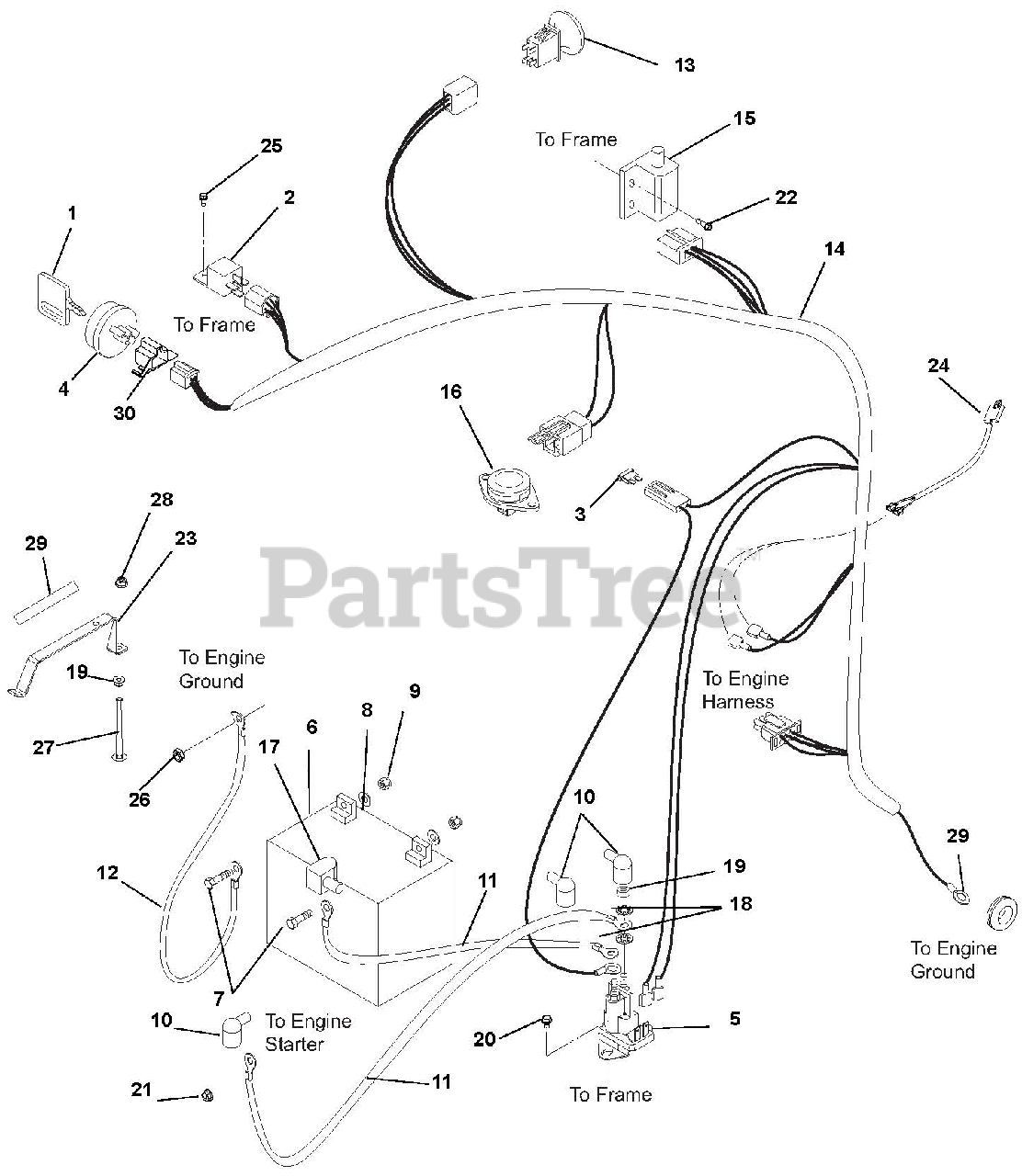

Electrical System Parts Diagram

  • Title
1

Gravely 03927000

Key

Note: (915192, 196, 178, 180)

$9.99

$

In Stock, Qty 19

0

1

Gravely 02460700

Key- with Cap

Note: (915190, 194)

$7.99

$

In Stock, Qty 20+

0

2

Gravely 03042800

Relay
(Superseded to 00432101)

$20.99

$

In Stock, Qty 20+

0

3

Gravely 09351100

Fuse, 30 AMP
(Superseded to 08961800)

$3.99

$

In Stock, Qty 11

0

4

Gravely 03290500

KEYSWITCH-IGNITION 3 POS

Note: (915192, 196, 178, 180)

$17.99

$

In Stock, only 4 left!

0

4

Gravely 04986400

Key, Ignition

Note: Not Shown

$7.99

$

In Stock, Qty 11

0

4

Gravely 01588300

Key Switch

Note: (915190, 194)

$28.99

$

In Stock, Qty 17

0

5

Gravely 04781700

Solenoid

$47.99

$

In Stock, Qty 10

0

6

Gravely 04738800

Battery, 12V 12A

Note: (Can be replaced with U1 190 or larger)

$103.99

$

In Stock, Qty 20+

0

7

Gravely 05946800

Bolt, Hex .25-20 x .75
(Superseded to 05901716)

$0.99

$

In Stock, Qty 5

0

8

Gravely 06437300

Washer, Flat Steel .281 x .62 x .065
(Superseded to 06401001)

$0.99

$

In Stock, Qty 17

0

9

Gravely 06509200

Nut, KEPS .250-20
(Superseded to 06500921)

$2.49

$

In Stock, Qty 5

0

10

Gravely 07533200

Boot, Eyelet Terminal

$3.49

$

In Stock, Qty 7

0

11

Gravely 04787400

Cable, POS

$9.99

$

In Stock, only 1 left!

0

12

Gravely 04249900

Ground Cable

$34.99

$

In Stock, only 1 left!

0

13

Gravely 04399600

Switch, Clutch With Retainer

$21.99

$

In Stock, only 4 left!

0

14

Gravely 04782000

Harness, Wiring Zoom

$83.99

$

Usually ships in 4-12 days

0

15

Gravely 03606600

Switch, Double Pole N.O. / N.O.

$15.99

$

In Stock, only 3 left!

0

16

Gravely 03654200

Switch, Snap Mounting N.O.

$12.99

$

In Stock, only 1 left!

0

17

Gravely 07505700

Insulator

$9.49

$

Usually ships in 4-12 days

0

18

Gravely 06306800

Washer, Locking .31
(Superseded to 06300118)

$0.99

$

Usually ships in 4-12 days

0

19

Gravely 06529800

Nut-Hex M6x1.0
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

20

Gravely 07411600

Screw, Tapping .250-20 x .37 Hex Washer Head
(Superseded to 07400125)

$0.99

$

In Stock, Qty 6

0

21

Gravely 06543500

Nut, Locking Top Flange .25-20
(Superseded to 06500903)

$0.99

$

In Stock, Qty 12

0

22

Gravely 07400038

Screw, 12-14 x .75 HX

$2.49

$

Usually ships in 4-12 days

0

23

Gravely 04385351

Hold Down, Battery

$22.99

$

Usually ships in 4-12 days

0

24

Gravely 03972600

Harness, Clutch

$15.99

$

Usually ships in 4-12 days

0

25

Gravely 07415800

Screw, Tapping 10-24 x .50 HWH TR YWZC
(Superseded to 07400130)

Note: (Lubricated or Waxed) (915178, 180, 192)

$2.49

$

In Stock, Qty 7

0

26

Gravely 06537200

Nut, Locking Center Jam .375-16
(Superseded to 06500914)

Note: (915190, 194)

$0.99

$

In Stock, Qty 20+

0

27

Gravely 06200211

Bolt, Round Head Square Neck .25-20 x 4.50
(Superseded to 06200308)

$2.99

$

Usually ships in 4-12 days

0

28

Gravely 06500012

Nut, Locking Nylon Flange .25-20
(Superseded to 06500813)

$1.49

$

In Stock, Qty 12

0

29

Gravely 07517300

Cable Tie

$

$

Not available

30

Gravely 04960300

Wire Harness, Key Switch ADAPT

Note: (915190, 194)

$22.99

$

Usually ships in 4-12 days

0
