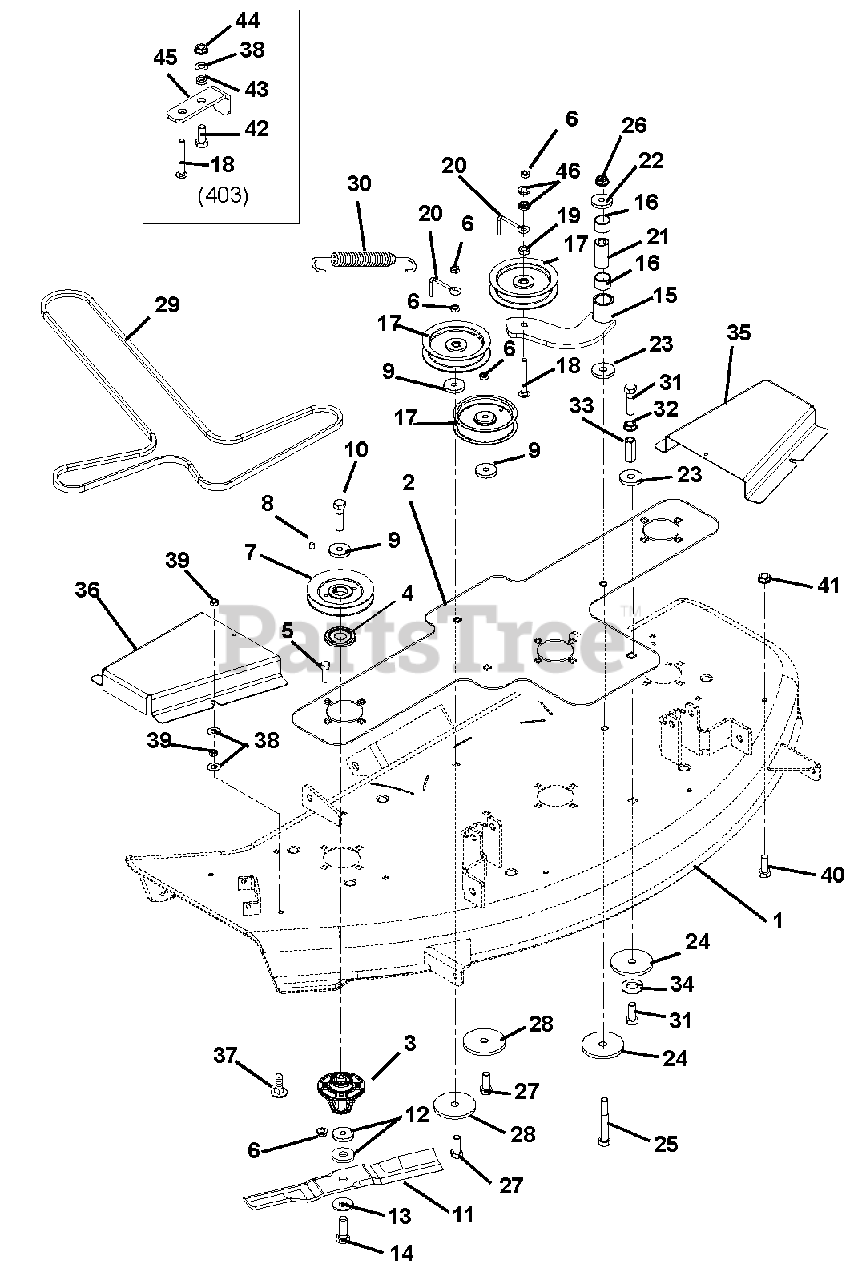

915403 (YJ 40) - EverRide Yellow Jacket 40" Zero-Turn Mower, 20hp Kohler (SN: 000101 & Above) Mower Deck, Belt, Idlers And Blades Parts Diagram

Yellow Jacket 40" Zero-Turn Mower, 20hp Kohler

Mower Deck, Belt, Idlers And Blades Parts Diagram

  • Title
1

Gravely 00476861

Weldment 50" Deck (404)

Note: (404)

$

$

Not available

Gravely 00585361

Weldment, 40" Stamped Deck (403)

Note: (403)

$

$

Not available

2

Gravely 00616061

Deck Doubler, (404)

Note: (404)

$

$

Not available

Gravely 00616561

Doubler Plate, 40-Inch Deck (403)

Note: (403)

$

$

Not available

3

Gravely 61543800

Spindle Assembly
(Superseded to 51510000)

$210.99

$

In Stock, Qty 12

0

4

Gravely 00587400

Dust Cap

$7.49

$

In Stock, only 1 left!

0

5

Gravely 06224100

Bolt, Round Head Square Neck .38-16 x 1.25
(Superseded to 06200415)

$3.99

$

In Stock, Qty 20+

0

6

Gravely 06545500

Nut .38-16 Flange Nyloc (404)
(Superseded to 06500726)

Note: (404)

$1.49

$

In Stock, Qty 20+

0

Gravely 06545500

Nut .38-16 Flange Nyloc (403)
(Superseded to 06500726)

Note: (403)

$1.49

$

In Stock, Qty 20+

0

7

Gravely 01610300

Sheave, Spindle 4.75 Dia. (404)
(Superseded to 07330267)

Note: (404)

$51.99

$

In Stock, Qty 19

0

Gravely 01610400

Sheave, 4.25 Diameter A-Section (403)

Note: (403)

$45.99

$

In Stock, only 1 left!

0

8

Gravely 06611100

Key, Square .25 x .38 x .25

$1.99

$

In Stock, Qty 20+

0

9

Gravely 06400006

Washer, Flat Steel .406 x 1.50 x .245
(Superseded to 06401110)

$3.99

$

In Stock, Qty 20+

0

10

Gravely 05900013

Bolt, Hex .38-16 x 1.00 EP30 Grade 8
(Superseded to 05901721)

$1.99

$

In Stock, Qty 20+

0

11

Gravely 08861600

Blade, Mower (404)

Note: (404)

$22.99

$

In Stock, Qty 20+

0

Gravely 03498400

Blade, Mower (403)

Note: (403)

$18.99

$

In Stock, Qty 20+

0

12

Gravely 06435200

Washer, Flat .640 x 1.81 x .250
(Superseded to 06400829)

$3.99

$

In Stock, Qty 20+

0

13

Gravely 06445700

Washer, Beveled .63 x 1.625 x .140

$4.49

$

In Stock, Qty 20+

0

14

Gravely 05978900

Bolt, Hex .62-18 x 1.75 Grade 8
(Superseded to 05901822)

$3.49

$

In Stock, Qty 20+

0

15

Gravely 00429900

Weldment, Idler Arm

$82.99

$

In Stock, only 1 left!

0

16

Gravely 05435800

Bearing, 1.00 x 1.12 x .75

$9.49

$

In Stock, Qty 20+

0

17

Gravely 07300006

Idler, Flat .38 x 4.00 x 1.06
(Superseded to 07350100)

$48.99

$

In Stock, Qty 20+

0

18

Gravely 06222400

Bolt, Round Head Square Neck .38-16 x 3.50 Grade 5 (404)
(Superseded to 06200302)

Note: (404)

$9.49

$

In Stock, Qty 5

0

Gravely 06224400

Bolt, Round Head Square Neck .38-16 x 2.50 Grade 5 (403)
(Superseded to 06200234)

Note: (403)

$3.99

$

In Stock, only 4 left!

0

19

$5.99

$

In Stock, Qty 18

0

20

Gravely 00391900

Finger, Belt (404)

Note: (404)

$18.99

$

In Stock, Qty 11

0

Gravely 00391900

Finger, Belt (403)

Note: (403)

$18.99

$

In Stock, Qty 11

0

21

Gravely 01581700

Spacer, Powdered Metal

$5.99

$

In Stock, Qty 16

0

22

Gravely 06436400

Washer, Flat Steel .511 x 1.44 x 125
(Superseded to 06401022)

$2.99

$

In Stock, Qty 20+

0

23

Gravely 06445000

Washer, Flat Steel .515 x 1.625 x .25

$5.99

$

In Stock, Qty 20+

0

24

Gravely 06400011

Washer, Flat Steel .531 x 3.00 x .25

$17.99

$

Usually ships in 4-12 days

0

25

Gravely 05965800

Bolt, Hex .50-13 x 3.50 Grade 5
(Superseded to 05901937)

$4.99

$

In Stock, only 1 left!

0

26

Gravely 06543600

Nut, Locking-Top-Flange .50 - 13
(Superseded to 06500907)

$1.49

$

In Stock, Qty 20+

0

27

Gravely 05961400

Bolt, Hex .38-16 x 2.75 Grade 5
(Superseded to 05901611)

$3.99

$

In Stock, Qty 20+

0

28

Gravely 06443600

Washer, Flat Steel .469 x 2.00 x .25
(Superseded to 06401111)

$6.99

$

In Stock, Qty 20+

0

29

Gravely 07200107

V-Belt, HA x 140.2 EFF. (404)

Note: (404)

$80.99

$

In Stock, only 2 left!

0

Gravely 07241800

V-Belt, 40" Zoom (403)

Note: (403)

$77.99

$

In Stock, Qty 8

0

30

$26.99

$

In Stock, Qty 14

0

31

Gravely 05958900

Bolt, Hex .50-13 x 1.25 Grade 5
(Superseded to 05901637)

$3.49

$

In Stock, only 1 left!

0

32

Gravely 06543300

Nut, Spin Lock Flange .50-13
(Superseded to 06500928)

$3.99

$

Usually ships in 4-12 days

0

33

Gravely 06500013

Nut, Coupling .50-13 x 1.75

$3.99

$

Usually ships in 4-12 days

0

34

Gravely 06307300

Washer, Lock 1/2
(Superseded to 06300115)

$1.49

$

In Stock, Qty 19

0

35

Gravely 00486861

Belt Cover, Left (404)

Note: (404)

$

$

Not available

Gravely 00607561

Belt Cover, Left 40 (403)

Note: (403)

$

$

Not available

36

Gravely 00486961

Belt Cover, Right (404)

Note: (404)

$

$

Not available

Gravely 00607661

Belt Cover, Right 40 (403)

Note: (403)

$

$

Not available

37

Gravely 06200008

Bolt, Round Head Square Neck .31-18 x 1.25 Grade 5
(Superseded to 06200310)

$1.49

$

In Stock, only 1 left!

0

38

Gravely 06435700

Washer, Flat Steel .38 x .875 x .083 (404)
(Superseded to 06401023)

Note: (404)

$1.49

$

In Stock, Qty 20+

0

Gravely 06435700

Washer-Flat-Steel .38 x .875 x .083 (403)
(Superseded to 06401023)

Note: (403)

$1.49

$

In Stock, Qty 20+

0

39

Gravely 06545400

Nut, .31-18 Nyloc Flange
(Superseded to 06500809)

$1.49

$

In Stock, Qty 20+

0

40

Gravely 05947000

Bolt, Hex .31-18 x .75 Grade 5 (404)
(Superseded to 05901704)

Note: (404)

$1.49

$

In Stock, Qty 20+

0

Gravely 05947000

Bolt, Hex .31-18 x .75 Grade 5 (403)
(Superseded to 05901704)

Note: (403)

$1.49

$

In Stock, Qty 20+

0

41

Gravely 06530400

Nut, Spin Lock-Flange .312-18 (404)
(Superseded to 06500815)

Note: (404)

$1.49

$

In Stock, Qty 7

0

Gravely 06530400

Nut, Spin Lock-Flange .312-18 (403)
(Superseded to 06500815)

Note: (403)

$1.49

$

In Stock, Qty 7

0

42

Gravely 05948700

Bolt, Hex .38-16 x 1.00 Grade 5 (403)
(Superseded to 05901711)

Note: (403)

$1.49

$

In Stock, Qty 20+

0

43

Gravely 05508900

Bushing-Sleeve .377 x .624 x .235 (403)

Note: (403)

$9.49

$

In Stock, only 1 left!

0

44

Gravely 06542000

Nut, Locking-Top-Flange .38-16 (403)
(Superseded to 06500822)

Note: (403)

$1.49

$

In Stock, Qty 20+

0

45

Gravely 00617851

Belt Finger (403)

Note: (403)

$42.99

$

Usually ships in 4-12 days

0

46

Gravely 05515800

Bushing, Flange .406 x .88 x .270 x .140 (404)

Note: (404)

$9.49

$

In Stock, Qty 10

0
