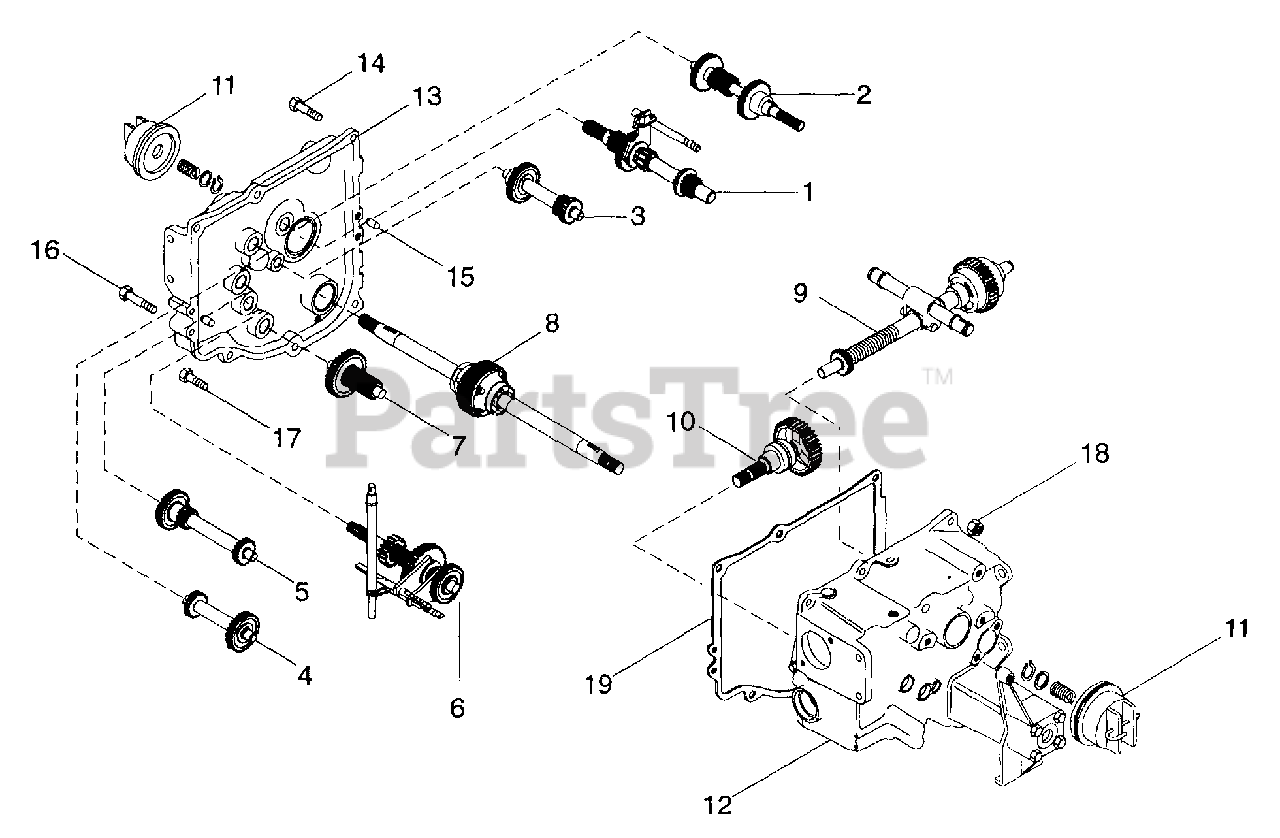

987065 - Gravely Lawn Tractor, 16hp, With Hydraulic Lift (SN: 000101 & Above) TRANSMISSION Parts Diagram

Lawn Tractor, 16hp, With Hydraulic Lift

TRANSMISSION Parts Diagram

  • Title
1

Shaft, Forward Clutch

Shaft, Forward Clutch

$

$

Not available

2

Shaft, Reverse Clutch

Shaft, Reverse Clutch

$

$

Not available

3

Shaft, 3rd and 4th Gear

Shaft, 3rd and 4th Gear

$

$

Not available

4

Shaft, Idler

Shaft, Idler

$

$

Not available

5

Shaft, 1st and 2nd Gear

Shaft, 1st and 2nd Gear

$

$

Not available

6

Shaft, Brake-Sliding Gear

Shaft, Brake-Sliding Gear

$

$

Not available

7

Shaft, Pinion-Final Drive

Shaft, Pinion-Final Drive

$

$

Not available

8

Shaft, Differential Asm.

Shaft, Differential Asm.

$

$

Not available

9

Shaft, PTO Clutch

Shaft, PTO Clutch

$

$

Not available

10

Shaft, PTO Drive Asm.

Shaft, PTO Drive Asm.

$

$

Not available

11

Fwd-Rev Clutch Asm.

Fwd-Rev Clutch Asm.

$

$

Not available

12

Transmission Case Asm.

Transmission Case Asm.

$

$

Not available

13

Transmission Cover Asm

Transmission Cover Asm

$

$

Not available

14

Gravely 180130

Bolt-Hex .38-16 x 2.00 Grade 5
(Superseded to 05901718)

$2.99

$

In Stock, Qty 15

0

15

Gravely 018089

Pin-Dowel .38 x .625
(Superseded to 05807600)

$

$

Not available

16

Gravely 180132

Bolt-Hex .38-16 x 2.25 Grade 5
(Superseded to 05901640)

$3.99

$

In Stock, Qty 20+

0

17

Gravely 180126

Bolt-Hex .38-16 x 1.50 Grade 5
(Superseded to 05901928)

$1.49

$

In Stock, Qty 7

0

18

Gravely 456004

Nut-Locking-Nylon .375-16 Grade 2
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

19

Gravely 018027

Gasket, Transmission Cover
(Superseded to 08721800)

$32.99

$

In Stock, only 1 left!

0
