991400 (EZKW2352S) - EverRide Hornet 52" Zero-Turn Mower, 23hp Kawasaki (SN: 000101 - 009999) Steering Controls And Clutch Parts Diagram

Hornet 52" Zero-Turn Mower, 23hp Kawasaki

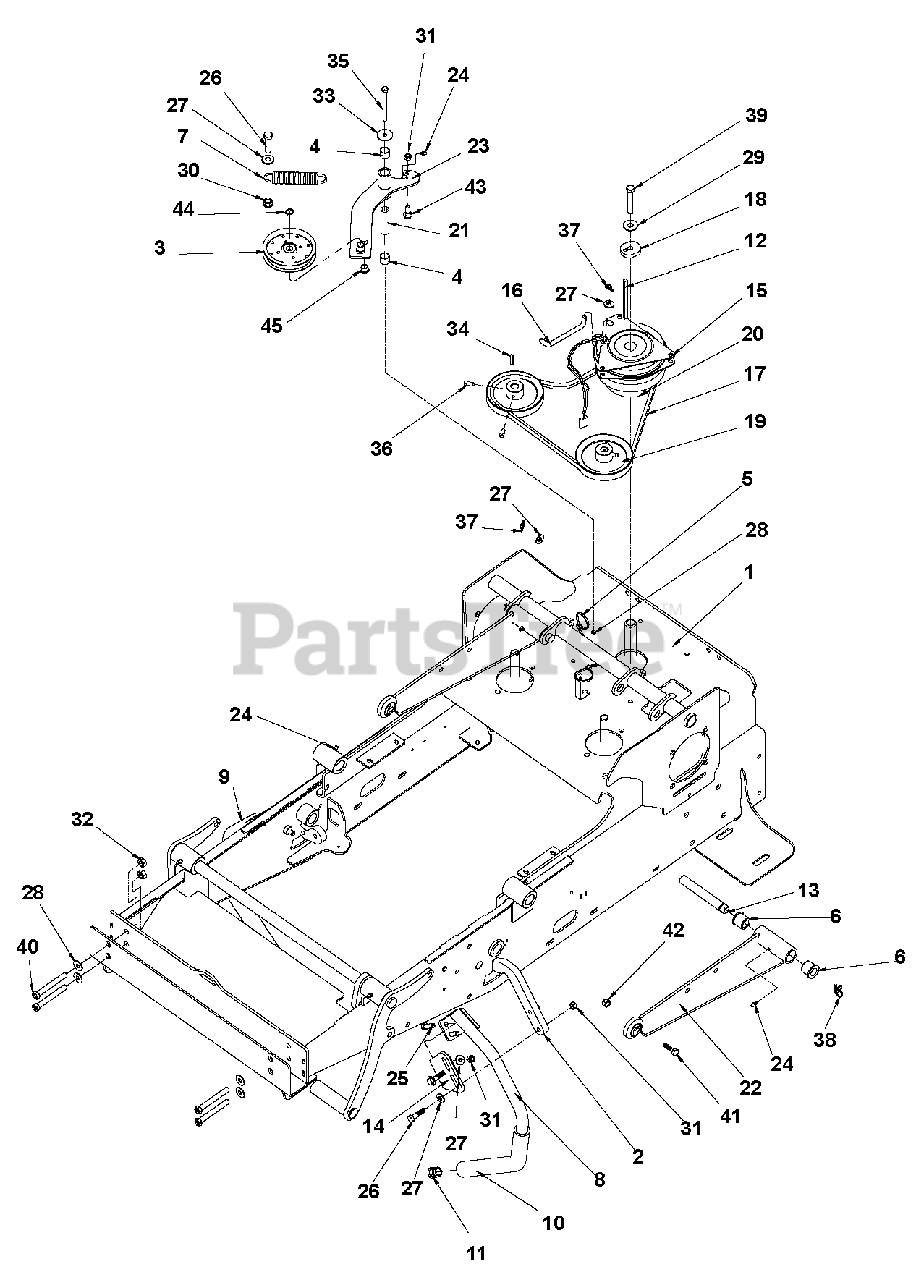

Steering Controls And Clutch Parts Diagram

  • Title
1

Gravely 03786061

Weldment, Frame and Deck Lift

$

$

Not available

2

Gravely 00191082

Plate, Steering Control

$

$

Not available

3

Gravely 00180927

Pulley, Flat 4.00 x .670 w/Bearing

$53.99

$

In Stock, only 1 left!

0

4

Gravely 00105546

Bearing, Sleeve .753 x .878 x .750

$6.99

$

In Stock, Qty 20+

0

5

Gravely 00111910

Cable Tie, .15 x 8.50

$

$

Not available

6

Gravely 00150079

Bearing, Flange .750 x 1.13 x 1.00

$9.49

$

Usually ships in 4-12 days

0

7

Gravely 00110580

Spring, Extension .875 x .125 x 4.25

$17.99

$

In Stock, only 1 left!

0

8

Gravely 00181348

Weldment, LH Steering Handle

$

$

Not available

9

Gravely 00181347

Weldment, RH Steering Handle

$

$

Not available

10

Gravely 00180617

Grip, Foam

$37.99

$

In Stock, only 2 left!

0

11

Gravely 00180639

Plug, 7/8" End

$3.99

$

Usually ships in 4-12 days

0

12

180962

Key, .250 x .250 x 4.62 Square

$

$

Not available

13

Gravely 00191048

Pin, MFG .625 x 5.38 x 4.88 x DRL

$43.99

$

Usually ships in 4-12 days

0

14

Gravely 00191083

Plate, Steering Control Bent

$

$

Not available

15

Gravely 00191109

Clutch, Electric - OGURA, GT2.5

$362.99

$

In Stock, only 2 left!

0

16

Gravely 00191166

Rod, Clutch Antirotation

$82.99

$

Usually ships in 4-12 days

0

17

Gravely 00192111

Belt, A46K ARAMID CORD

$45.99

$

In Stock, only 2 left!

0

18

Gravely 00191203

Washer, Clutch Universal w/Key

$

$

Not available

19

Gravely 00191265

Pulley, V-Belt 5.00 x .591 w/Key

$

$

Not available

20

Gravely 00191268

Pulley, V-Belt 4.50 x 1.00 w/Key
(Superseded to 07334667)

$70.99

$

Usually ships in 4-12 days

0

21

Gravely 00191347

Tube, Ø.750 x Ø.438 x 3.047

$10.99

$

In Stock, only 4 left!

0

22

Gravely 00191577

Weldment, Deck Push Link

$

$

Not available

23

Gravely 00191534

Weldment, Pump Belt Tensioner

$

$

Not available

24

Gravely 00959995

Fitting, 1/4-28 Straight Grease Zerk

$3.49

$

In Stock, only 1 left!

0

25

Gravely 00960047

Bolt, 3/8-16 X 1.25 Hex Grade 5
(Superseded to 05958000)

$0.99

$

In Stock, Qty 12

0

26

Gravely 00960048

Bolt, 3/8-16 X 1.50 Hex Grade 5
(Superseded to 05957900)

$1.49

$

In Stock, Qty 7

0

27

Gravely 00960701

Washer, .313 Reg Flat
(Superseded to 06401023)

$1.49

$

In Stock, Qty 20+

0

28

Gravely 00960702

Washer, .375 Reg Flat
(Superseded to 06435900)

$1.49

$

In Stock, Qty 6

0

29

Gravely AA960703

Washer, .438 Reg Flat
(Superseded to 06441000)

$2.99

$

In Stock, Qty 16

0

30

Gravely 00964016

Locknut, 3/8-16 Whiz
(Superseded to 06534900)

$1.49

$

In Stock, Qty 20+

0

31

Gravely 00964022

Locknut, 3/8-16 Crown

$

$

Not available

32

Gravely 00964025

Locknut, 7/16-14 Crown
(Superseded to 06508200)

$3.99

$

Usually ships in 4-12 days

0

33

Gravely 00964502

Washer, .375 X 1.50 X .O63 Flat
(Superseded to 06439300)

$3.49

$

In Stock, Qty 13

0

34

Gravely 00966058

Key, M5 X M5 X M30 RD

$3.49

$

In Stock, only 1 left!

0

35

Gravely 00960058

Bolt, 3/8-16 X 4.00 Hex Grade 5
(Superseded to 05965400)

$3.99

$

In Stock, only 1 left!

0

36

Gravely 00967343

Set Screw, 5/16-18 X .625 Square Cup

$1.49

$

In Stock, only 1 left!

0

37

Gravely 00967353

Ring, Rue .375 x .054 x 1.254

$2.49

$

Usually ships in 4-12 days

0

38

Gravely 00967357

Ring, Rue .750 x .080 x 2.081

$

$

Not available

39

Gravely 00967394

Bolt, 7/16-20 X 2.75 Hex Grade 5

$

$

Not available

40

Gravely 00967399

Bolt, 7/16-14 X 3.5 Hex Grade 5
(Superseded to 05976100)

$

$

Not available

41

Gravely 00960117

Bolt, 1/2-13 X 2.25 Hex Grade 5
(Superseded to 05961000)

$3.99

$

In Stock, Qty 9

0

42

Gravely AA964000

Locknut, 1/2-13 Crown
(Superseded to 06528200)

$3.99

$

In Stock, only 2 left!

0

43

Gravely 00135139

Bolt, 1/2 X 1.06 X 3/8-16 X .421
(Superseded to 07070119)

$3.99

$

Usually ships in 4-12 days

0

44

Gravely 967019

Snap Ring

$

$

Not available

45

Gravely 00180354

Bearing, Flange .502 X .629 X .421

$5.99

$

Usually ships in 4-12 days

0
