C1-12R801 (512-D) - Toro Lawn Tractor (1986) WHEELS AND TIRES Parts Diagram

Lawn Tractor

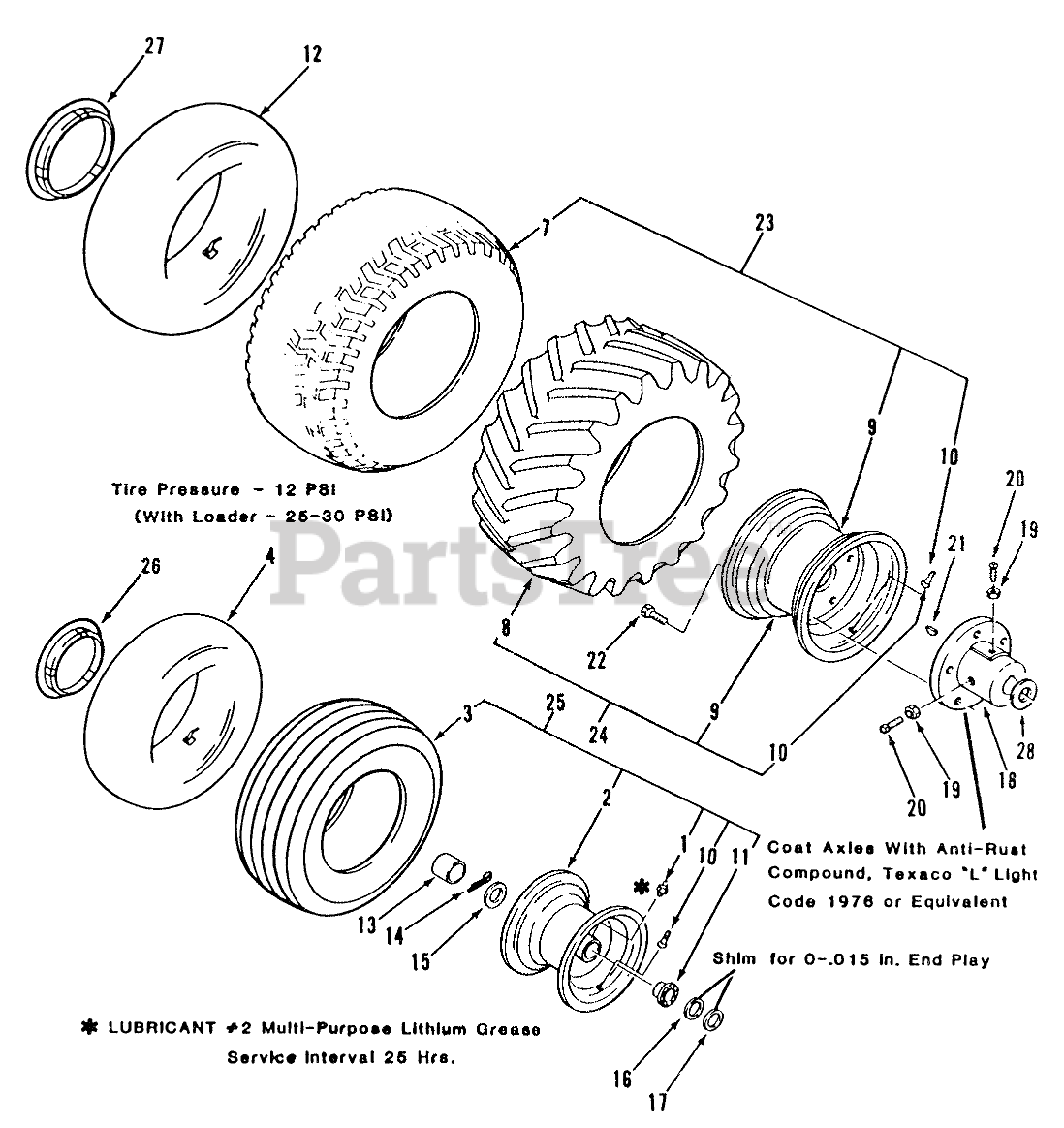

WHEELS AND TIRES Parts Diagram

  • Title
1

Toro 109500

ZERK-GREASE

$3.49

$

Usually ships in 3-6 days

0

2

Toro 111038

Wheel

$

$

Not available

3

Toro 9792

TIRE TURF SAVER 16X6.50-8

$

$

Not available

4

Toro 105293

TUBE-INNER
(Superseded to 11-2819)

$

$

Not available

7

Toro 5434

Tire
(Superseded to 102786)

$

$

Not available

8

Toro 7607

Tire-Cleat, Rear
(Superseded to 110934)

$

$

Not available

9

Toro 110680

RIM ASM

$

$

Not available

10

Toro 5108

VALVE

$6.99

$

In Stock, Qty 15

0

11

Toro 107124

BEARING-RADIAL FLNGE

$

$

Not available

12

Toro 7007

TUBE-INNER
(Superseded to 231-90)

$110.99

$

Usually ships in 3-6 days

0

Toro 100291

Tube Cleat Tires
(Superseded to 231-90)

$110.99

$

Usually ships in 3-6 days

0

13

Toro 111039

CAP-HUB

$

$

Not available

14

Toro 932026

COTTER PIN-4

$0.99

$

In Stock, Qty 19

0

15

Toro 111952

WASHER WHEEL

$6.49

$

In Stock, Qty 5

0

16

Toro 1278

WASHER

$2.99

$

In Stock, Qty 20+

0

17

Toro 5210

WASHER-SHIM

$2.49

$

In Stock, Qty 20+

0

18

Toro 105763

Hub Rear
(Superseded to 105763-03)

$165.99

$

Usually ships in 3-6 days

0

19

Toro 915236

Nut
(Superseded to 9152366)

$3.49

$

In Stock, only 2 left!

0

20

Toro 909554

Screw-Set
(Superseded to 3243-5)

$2.99

$

In Stock, only 3 left!

0

21

Toro 937108

KEY-WOODRUFF

$4.99

$

In Stock, Qty 13

0

22

Toro 1004

Lug Nut

$

$

Not available

23

Toro 110676

Rear Wheel & Tire Assy 414

$

$

Not available

24

Toro 110934

ASSY WHEEL & TIRE

$

$

Not available

Toro 110933

ASSY WHEEL & TIRE

$

$

Not available

25

Toro 111037

Wheel and Tire Assembly

$

$

Not available

26

Toro 112123

8" HUB CAP WITH LOGO
(Superseded to 114427)

$

$

Not available

27

Toro 112124

Chrome Hub Cap 12" Rear w/ Clips 111938

$

$

Not available

28

Toro 106826

WASHER-THRUST

$11.99

$

In Stock, Qty 6

0
