DD 4045 - Toro EarthPro Directional Drill (2009) ROTARY ASSEMBLY Parts Diagram

EarthPro Directional Drill

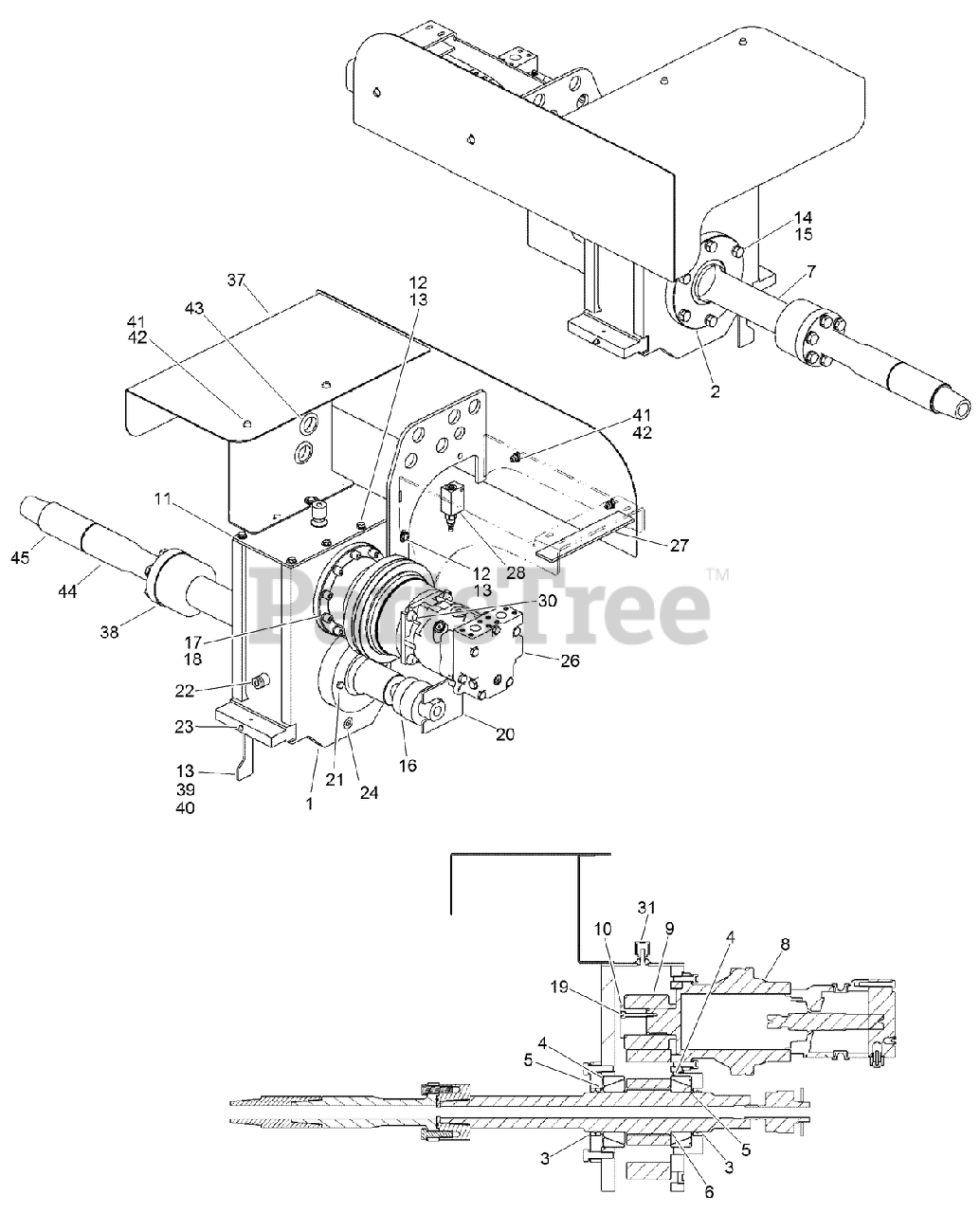

ROTARY ASSEMBLY Parts Diagram

  • Title

Toro AU117215

ROTARY ASM

Note: Not illustrated

$

$

Currently unavailable

1

Toro AU32GB4401

BOX - Rotary

$

$

Not available

2

Toro AU32GB4412

CAP-BEARING, ROTARY

$

$

Currently unavailable

3

Toro AU8HS13033

SEAL-SHAFT

$

$

Currently unavailable

4

Toro AU8CF63007

CUP-BEARING

$

$

Currently unavailable

5

Toro AU8CF63008

CONE-BEARING

$

$

Currently unavailable

6

Toro AU32GB4465

GEAR-RING, ROTARY

$

$

Currently unavailable

7

Toro AU32GB4420

SPINDLE-ROTARY

$

$

Currently unavailable

8

Toro AU8GB80064

PLANETARY GEARBOX ASM

$

$

Currently unavailable

9

Toro AU32GB4460

PINION-ROTARY

$

$

Currently unavailable

10

Toro AU32GB4461

CAP-PINION, ROTARY

$

$

Currently unavailable

11

Toro AU32GB4450

PLATE-TOP, ROTARY BOX

$

$

Currently unavailable

12

Toro AU8FW21106

WASHER - Flat, 3/8 ZN Pltd

$

$

Currently unavailable

13

Toro AU426-616

SCREW-HH

$0.99

$

Usually ships in 3-6 days

0

14

Toro AU8LW81110

WASHER - Split Lock, 5/8

$

$

Currently unavailable

15

Toro AU8HH51510

SCREW-HH

$

$

Currently unavailable

16

Toro AU32GB4210

SWIVEL-MUD

$

$

Currently unavailable

17

Toro AU8LW81108

WASHER - Split Lock, 1/2 x 0.175 Thk

$0.99

$

Usually ships in 3-6 days

0

18

Toro AU864-12045

SCREW-HSFH

$2.49

$

Usually ships in 3-6 days

0

19

Toro AU8SH95365

SCREW-HSH

$

$

Currently unavailable

20

Toro AU32GB4475

BRACKET - Mud Swivel

$

$

Currently unavailable

21

Toro AU8HH51303

CAPSCREW - Hex Hd, 3/8 - 16 x 3/4

$

$

Currently unavailable

22

Toro AU8PP70008

PLUG-SITE, GLASS

$

$

Currently unavailable

23

Toro AU8PP00100

FITTING - Lube, 1/8 NPT x 11/16 Long

$

$

Currently unavailable

24

Toro AU8PP75012

PLUG-MAGNETIC, HEX

$

$

Currently unavailable

25

Toro AU8HS51250

SEAL - O-Ring, -250 Size, 70 Durometer
(Superseded to 104-1920)

Note: Not illustrated

$13.99

$

Usually ships in 3-6 days

0

26

Toro AU8HM50016

HYD MOTOR ASM

$

$

Currently unavailable

27

Toro AU118010

MOUNT - Hose Carrier, Rotary

$

$

Currently unavailable

28

Toro AU8HV61011

VALVE-RELIEF, PRESSURE

$

$

Currently unavailable

29

Toro AU8PP00200

CAP - Grease Fitting

Note: Not illustrated

$

$

Currently unavailable

30

Toro AU100416

SCREW-HFH

$3.99

$

0

31

Toro AU31543

BREATHER

$436.99

$

Usually ships in 3-6 days

0

32

Toro AU32GB0903-2

SPACER - Bulkhead, 12 GA

Note: Not illustrated

$

$

Currently unavailable

33

Toro AU32GB0903-1

SPACER - Bulkhead, 3/8 Thk

Note: Not illustrated

$

$

Currently unavailable

34

Toro AU8SM02002

SHIM-BEARING ADJUST (.020)

Note: Not illustrated

$

$

Currently unavailable

35

Toro AU8SM00702

SHIM-BEARING ADJUST (.007)

Note: Not illustrated

$

$

Currently unavailable

36

Toro AU8SM00502

SHIM-BEARING ADJUST (.005)

Note: Not illustrated

$

$

Currently unavailable

37

Toro AU117212

GUARD - Carriage

$

$

Currently unavailable

38

Toro AU114322

SPINDLE ASM

$

$

Not available

39

Toro AU121312

PLATE - Proximity Trigger

$

$

Currently unavailable

40

Toro AU492-11038

WASHER-Spring Lock, Reg 3/8 ZND
(Superseded to 3253-21)

$0.99

$

In Stock, Qty 14

0

41

Toro AU100873

SCREW-HH

$1.99

$

Usually ships in 3-6 days

0

42

Toro AU100526

NUT-TORQUE, PREVAILING

$0.99

$

Usually ships in 3-6 days

0

43

Toro AU120853

GROMMET - Rubber, 1.5 ID

$

$

Currently unavailable

44

Toro AU119350

ADAPTER-FLANGE

$

$

Currently unavailable

45

Toro AU119351

SAVER ASM

$

$

Currently unavailable
