DTH 20A (968999192) - Husqvarna Dethatcher (2000-09) Handle Assembly Parts Diagram

Dethatcher

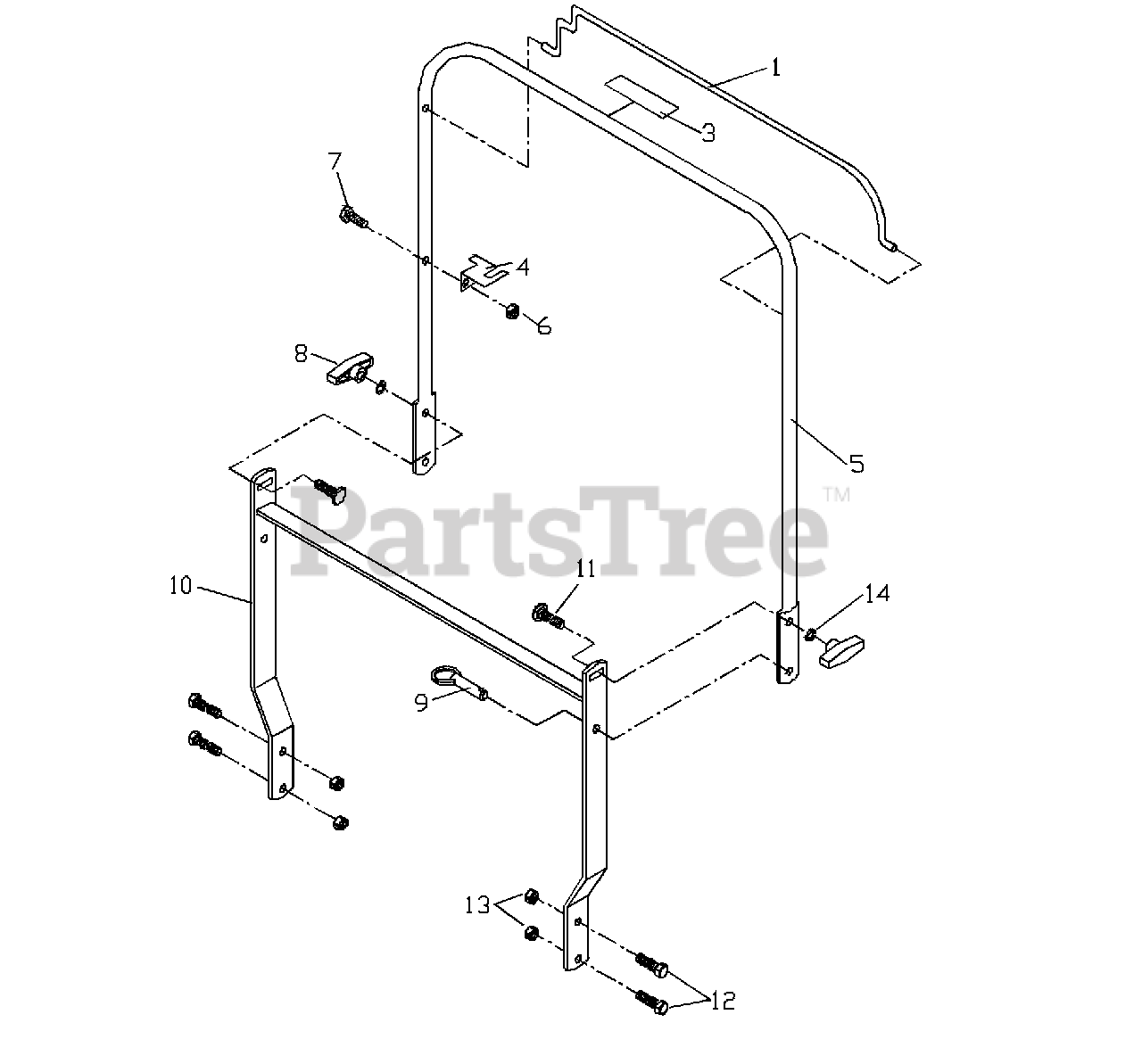

Handle Assembly Parts Diagram

  • Title
1

Husqvarna 539100491

CLUTCH BAIL

$7.99

$

Usually ships in 3-10 days

0

2

Husqvarna 539100492

CLUTCH CABLE

Note: (NOT SHOWN)

$34.99

$

Usually ships in 3-10 days

0

3

Husqvarna 539100493

CLUTCH CONTROL DECAL

$

$

Not available

4

Husqvarna 539100494

CABLE MOUNTING BRACKET

$

$

Not available

5

Husqvarna 539100483

UPPER HANDLE

$

$

Not available

6

Husqvarna 539976978

1/4-20 NYLOC NUT
(Superseded to 595086601)

$3.99

$

Usually ships in 3-10 days

0

7

Husqvarna 539990639

1/4-20 X 1-1/2 HCS

$3.99

$

Usually ships in 3-10 days

0

$

$

Not available

9

Husqvarna 539100518

DETENT PIN ASSEMBLY

$

$

Not available

10

Husqvarna 539100507

LOWER HANDLE

$

$

Not available

11

Husqvarna 539100472

5/16-18 X 1-1/4 CARRIAGE BOLT

$3.99

$

In Stock, Qty 20+

0

12

Husqvarna 539990563

3/8-16 X 1 HCS

$1.49

$

Usually ships in 3-10 days

0

13

Husqvarna 539976979

3/8-16 NYLOC NUT
(Superseded to 596240901)

$3.99

$

In Stock, Qty 20+

0

14

Husqvarna 539990187

5/16 LOCK WASHER
(Superseded to 596238801)

$3.99

$

In Stock, Qty 20+

0
