Z1-18KE01 (718-Z) - Toro Zero-Turn Mower, Drive Unit Only (1986) TRANSMISSION DRIVE Parts Diagram

Zero-Turn Mower, Drive Unit Only

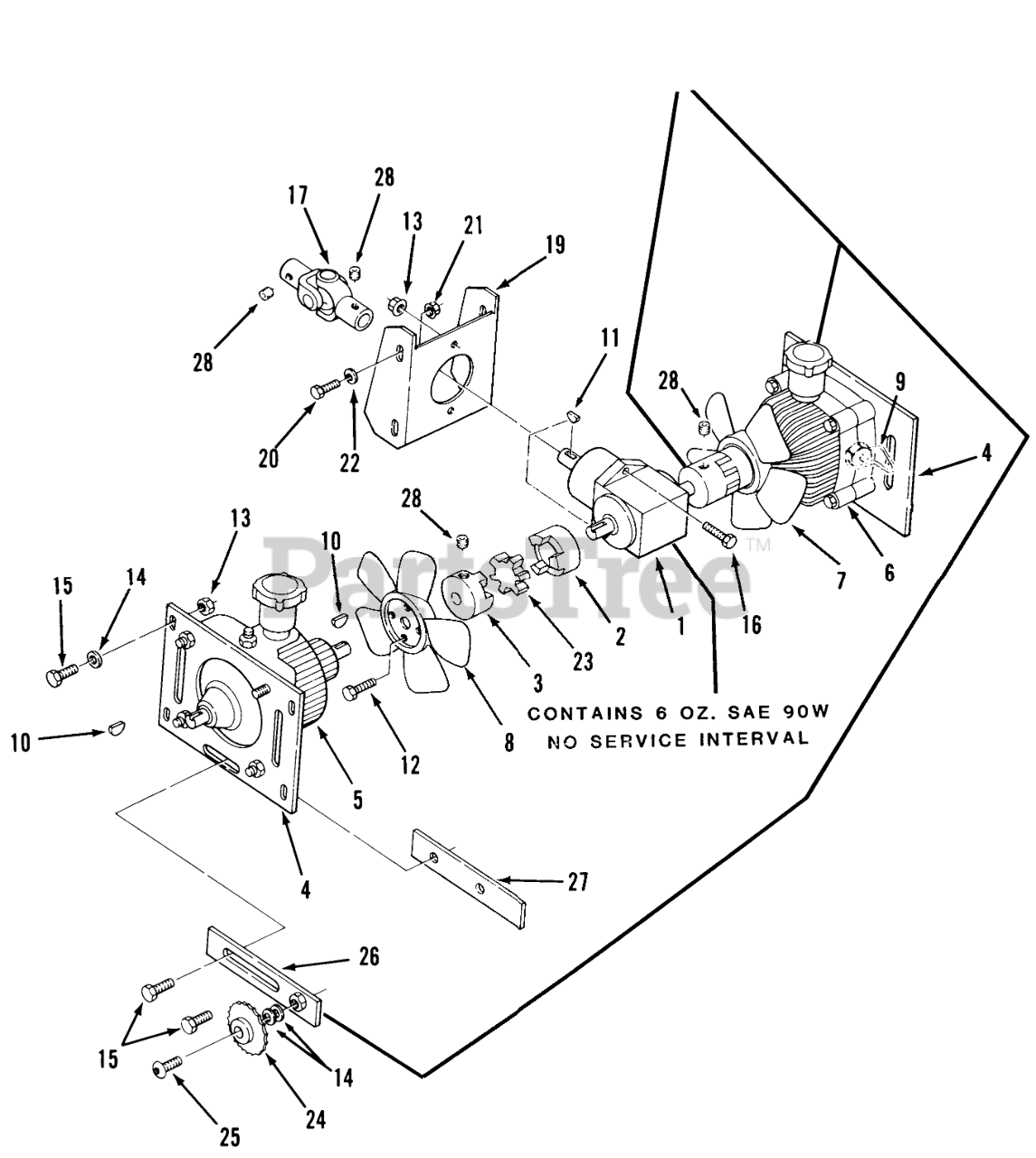

TRANSMISSION DRIVE Parts Diagram

  • Title
1

Toro 20201

"T" Gear Box (Peerless 1000)
(Superseded to 113640)

$

$

Not available

2

Toro 20202

LJ Coupler (.875 x 3/16 Keyway)
(Superseded to 115857)

$198.99

$

In Stock, only 1 left!

0

3

Toro 20203

LJ Coupler (.670 X 1/8 Keyway)
(Superseded to 115856)

$143.99

$

Usually ships in 3-6 days

0

4

Toro 20204

Hydro Mounting Plate

$

$

Not available

5

Toro 20205

Hydrostatic Transmission (counterclockwise rotation input shaft)
(Superseded to 113568)

$4629.99

$

Usually ships in 3-6 days

0

6

Toro 20206

Hydrostatic Transmission (clockwise rotation input shaft)
(Superseded to 113569)

$4674.99

$

Usually ships in 3-6 days

0

7

Toro 20207

Fan LH
(Superseded to 92-1799)

$

$

Not available

8

Toro 20208

Fan RH
(Superseded to 113650)

$

$

Not available

9

Toro 20233

Dump Valve Clip
(Superseded to 115960)

$

$

Not available

10

Toro 937082

KEY WOODR 1/8X1/2 DI

$

$

Not available

11

Toro 937089

KEY-WOODRUFF

$1.99

$

In Stock, Qty 5

0

12

Toro S100

Self Tapping Screw #10-24 x 1/2
(Superseded to 9264664)

$

$

Not available

13

Toro 960012

NUT
(Superseded to 32128-43)

$1.49

$

In Stock, Qty 7

0

14

Toro 920039

Washer
(Superseded to 3256-4)

$1.99

$

In Stock, Qty 20+

0

15

Toro 908034

BOLT
(Superseded to 323-6)

$2.49

$

In Stock, Qty 20+

0

16

Toro 908037

Bolt
(Superseded to 323-9)

$1.49

$

In Stock, Qty 20+

0

17

Toro 112484

U-Joint (includes Shaft Adapter, Spirol Pin, Wire Keeper and Set Screws)
(Superseded to 112890)

$

$

Not available

19

Toro 111908

GEAR BOX BRKT 20104K

$

$

Not available

20

Toro 908019

Bolt
(Superseded to 322-5)

$0.99

$

In Stock, Qty 20+

0

21

Toro 960010

Flanged Nut
(Superseded to 3217-6)

$1.49

$

In Stock, only 1 left!

0

22

Toro 920008

WASHER 5/16 SAE

$0.99

$

In Stock, only 2 left!

0

23

Toro 20255

Coupling Spider
(Superseded to 113663)

$55.99

$

Usually ships in 3-6 days

0

24

Toro 111887

IDLER SPROCKET 20288

$

$

Not available

25

Toro 111904

Idler Sprocket Bolt

$

$

Not available

26

Toro 112304

ASSY-CHAIN TENSIO B

$

$

Not available

27

Toro 112431

Back-up Plate

$

$

Not available

28

Toro 909862

Set Screw
(Superseded to 3246-2)

$0.99

$

Usually ships in 3-6 days

0
