015 (195-015-100) - Cub Cadet Grass Catcher (1985) Grass Catcher Parts Diagram

Grass Catcher

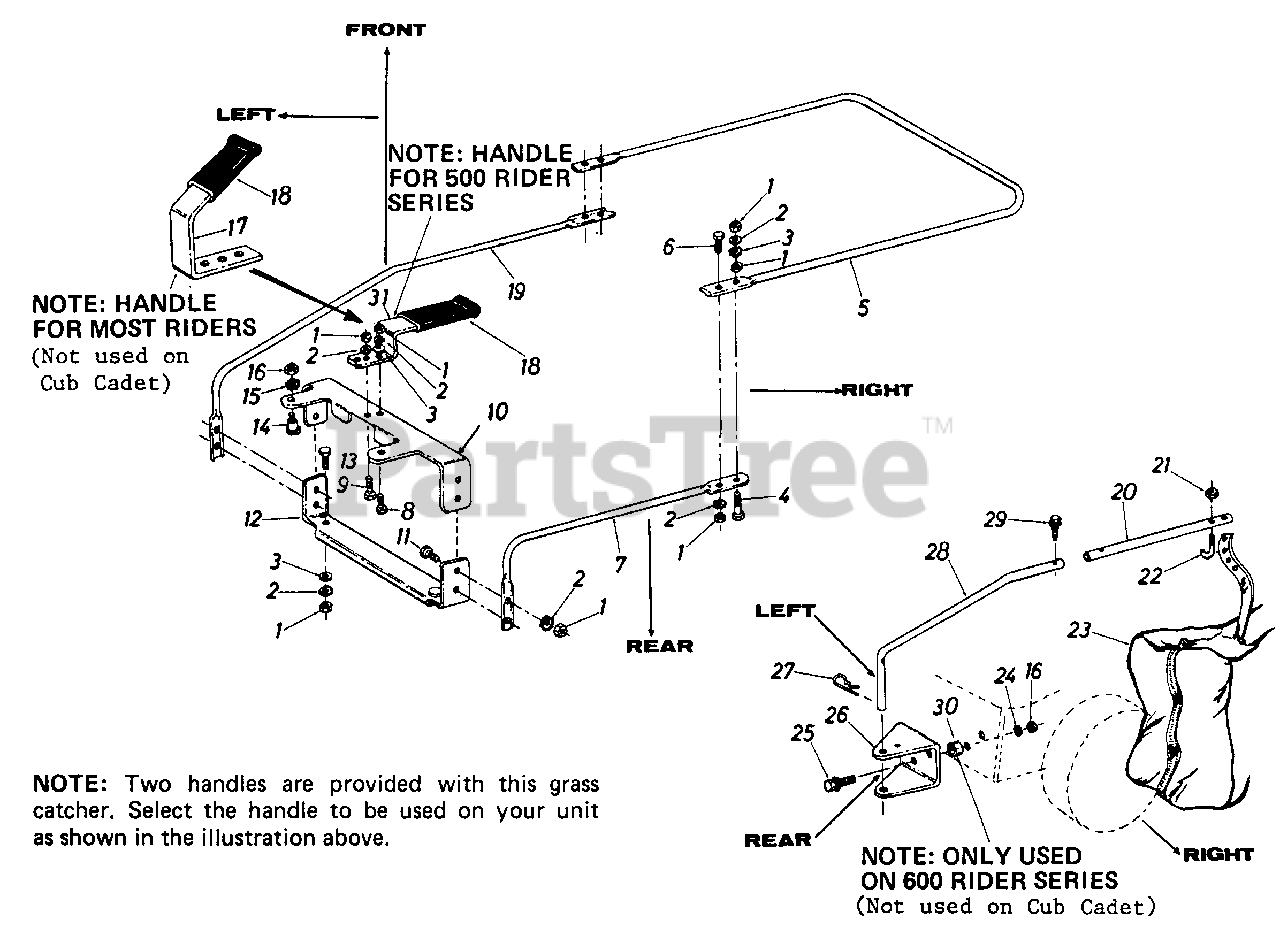

Grass Catcher Parts Diagram

  • Title
1

Cub Cadet 712-0287

NUT-HEX 1/4-20
(Superseded to 912-0287)

$4.49

$

In Stock, only 3 left!

0

2

Cub Cadet 736-0222

WASHER-EXTERN L 1/4

$5.49

$

In Stock, only 3 left!

0

3

Cub Cadet 736-0142

WASHER-FL-.281 ID X .50 OD X .063

$4.49

$

In Stock, only 1 left!

0

4

Cub Cadet 710-0606

SCREW-HEX 1/4-20 X 1.50

$4.99

$

In Stock, Qty 15

0

5

Cub Cadet 11706

FRAME-UPPER

$

$

Not available

6

Cub Cadet 710-0597

SCREW-HEX 1/4-20 X 1.00

$3.99

$

In Stock, Qty 19

0

7

Cub Cadet 11705

TUBING-FRAME-LWR

$

$

Currently unavailable

8

Cub Cadet 710-0258

SCREW-HEX 1/4-20 C .62
(Superseded to 710-0751)

$3.99

$

In Stock, Qty 20+

0

9

Cub Cadet 710-0252

SCREW-HEX 1/4-20 X .75
(Superseded to 710-3015)

$3.99

$

In Stock, Qty 20+

0

10

Cub Cadet 11703

SUPPORT-UPPER

$

$

Not available

11

Cub Cadet 710-0597

SCREW-HEX 1/4-20 X 1.00

$3.99

$

In Stock, Qty 19

0

12

Cub Cadet 11702

SUPPORT-LOWER

$

$

Not available

13

Cub Cadet 710-0289

SCREW-HEX 1/4-20 X .50
(Superseded to 910-0289)

$3.49

$

Usually ships in 3-6 days

0

14

Cub Cadet 738-0141

SCREW-SHLD .437 DIA X .350
(Superseded to 938-0141)

$6.99

$

In Stock, Qty 9

0

15

Cub Cadet 736-0607

WASHER-EXTERN L 5/16

$3.99

$

In Stock, Qty 20+

0

16

Cub Cadet 712-0267

NUT-HEX 5/16-18
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

17

Cub Cadet 11707

BRACKET-HANDLE

$

$

Not available

18

Cub Cadet 720-0142

GRIP-FL BAR-END

$3.49

$

Usually ships in 3-6 days

0

19

Cub Cadet 11704

ARM-FRAME-LWR

$

$

Not available

20

Cub Cadet 11710

ARM-UPPER HOLDING

Variations

Cub Cadet 11710-0637

ARM-UPPER - POWDER BLACK (0637)

$

$

Not available

$

$

21

Cub Cadet 712-0324

NUT-INS LOCK 1/4-20

$3.49

$

In Stock, Qty 20+

0

22

Cub Cadet 711-0576

HOOK-CHAIN

$

$

Not available

23

Cub Cadet 764-0121

BAG-GRASS-MTD RIDER

$

$

Not available

24

Cub Cadet 736-0119

WASHER-LOCK-5/16
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

25

Cub Cadet 710-0198

SCREW-HEX SEMS 5/16-18 X .75
(Superseded to 910-0198)

$

$

Not available

Cub Cadet 710-0442

SCREW-HEX 5/16-18 X 1.50
(Superseded to 710-0805A)

$3.99

$

In Stock, Qty 9

0

26

Cub Cadet 11708

BRACKET-HITCH

$

$

Not available

27

Cub Cadet 714-0117

PIN-INTERN COT-5/8 DIA

$3.99

$

In Stock, Qty 11

0

28

Cub Cadet 749-0681

ARM-HOLDING-LWR

$

$

Not available

29

Cub Cadet 710-0599

SCREW-HEX WASH SF TAPP

$3.99

$

In Stock, Qty 20+

0

30

Cub Cadet 22550

SPACER

Note: (600 Rider Series Only

$

$

Not available

31

Cub Cadet 15498

HANDLE-CATCHER

Note: (500 Rider Series Only)

$

$

Not available
