1050 (149-605-100) - Cub Cadet Garden Tractor (SN: 756300 - 799999) Clutch & Controls Parts Diagram

Garden Tractor

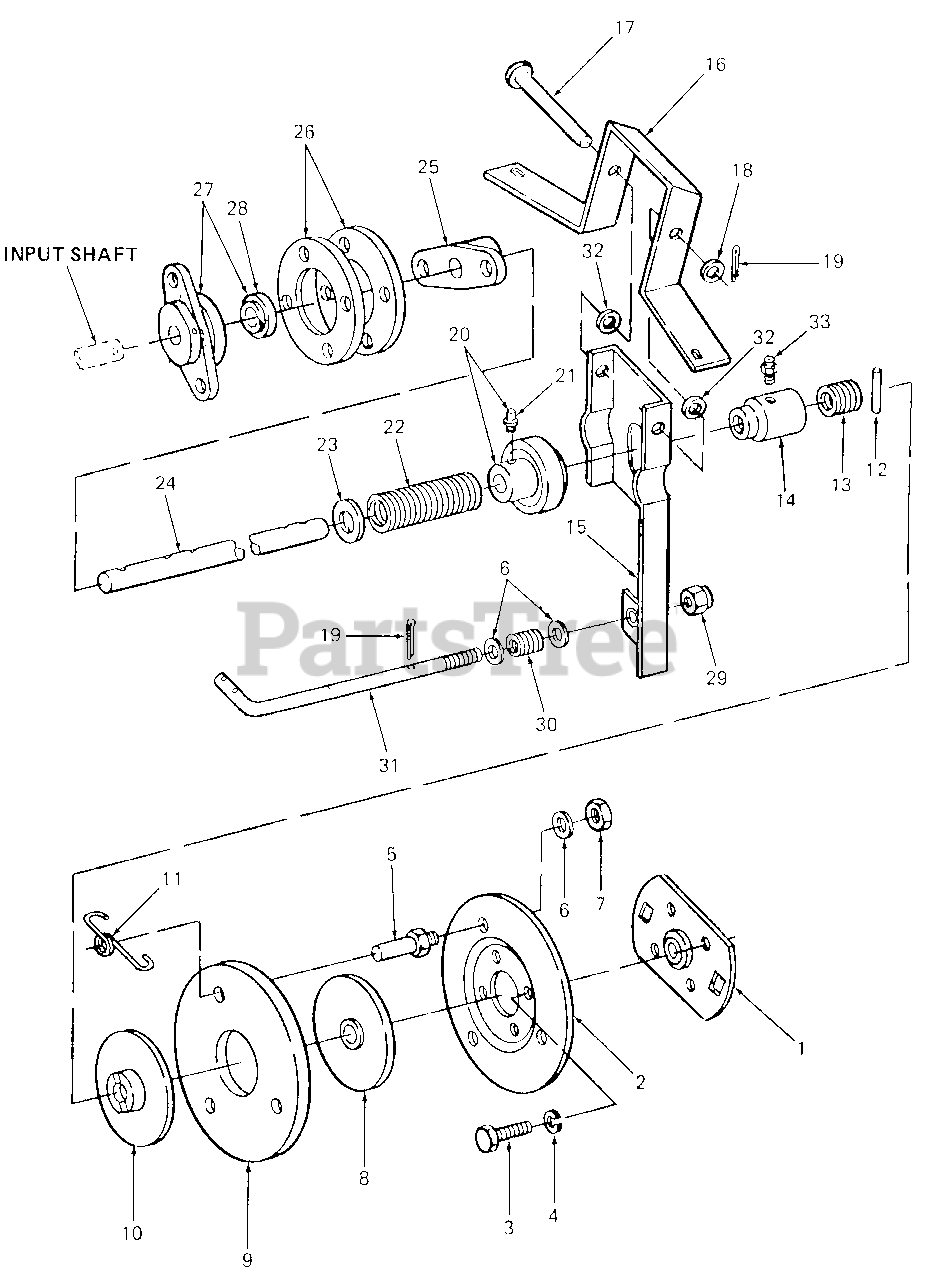

Clutch & Controls Parts Diagram

  • Title
1

Cub Cadet 703-1492

Flange Assy, Drive Shaft
(Superseded to 903-1492)

$45.99

$

Usually ships in 3-6 days

0

2

Cub Cadet 703-0216

Disc, Clutch Driving
(Superseded to 903-0216)

$

$

Not available

3

Cub Cadet 710-0751

Screw, Hex Cap, 1/4-20 X .62 Lg GR5

$3.99

$

In Stock, Qty 20+

0

4

Cub Cadet 736-0329

Washer, Lock, 1/4
(Superseded to 936-0329)

$4.49

$

In Stock, Qty 14

0

5

Cub Cadet 711-3043

Stud, Drive
(Superseded to 911-3043)

$55.99

$

Usually ships in 3-6 days

0

6

Cub Cadet 736-0185

Washer, Flat, .406 X .75 X .063 Thk

$3.49

$

In Stock, Qty 18

0

7

Cub Cadet 712-3008

Nut, Hex Jam, 3/8-16 GR5

$4.49

$

In Stock, Qty 20+

0

8

Cub Cadet 703-0214

Hub Assy, Pressure Plate Locating
(Superseded to 903-0214)

$113.99

$

In Stock, only 4 left!

0

Cub Cadet 715-0114

Pin, Spiral Spring, 1/4 Dia X 1.50 Lg

$8.49

$

In Stock, Qty 12

0

9

Cub Cadet 761-3011

Disc, Clutch Friction
(Superseded to 961-3011)

$85.99

$

In Stock, only 4 left!

0

10

Cub Cadet 703-0213

Hub Assy, Pressure Plate
(Superseded to 903-0213)

$176.99

$

In Stock, only 4 left!

0

11

Cub Cadet 732-3018

Spring, Driving Disc

$4.49

$

In Stock, Qty 20+

0

12

Cub Cadet 715-0114

Pin, Spiral Spring, 1/4 Dia X 1.50 Lg

$8.49

$

In Stock, Qty 12

0

13

Cub Cadet 732-3017

Spring, Compression, .875 OD X .442 Lg

$7.49

$

In Stock, Qty 20+

0

14

$

$

Not available

15

Cub Cadet 703-0218

Lever, Release
(Superseded to 703-0218-0637)

Variations

Cub Cadet 703-0218-0637

Release Lever - POWDER BLACK (0637)

$73.99

$

In Stock, only 1 left!

0

$73.99

$

In Stock, only 1 left!

0

16

Cub Cadet 703-0217

Hanger, Clutch Lever
(Superseded to 759-3548)

$

$

Not available

Cub Cadet 710-3008

Screw, Hex Cap, 5/16-18 X .75 Lg GR5

$3.99

$

In Stock, Qty 20+

0

17

Cub Cadet 711-3044

Pin, Clevis, .38 Dia X 3.69 Lg

$9.99

$

Usually ships in 3-6 days

0

18

Cub Cadet 736-3004

Washer, Flat, .406 X .875 X .105 Thk

$4.49

$

In Stock, Qty 19

0

19

Cub Cadet 714-0474

Pin, Cotter, 1/8 Dia X .75 Lg

$4.49

$

In Stock, Qty 16

0

20

Cub Cadet 703-0600

Bearing Assy, Throwout

Note: (Includes Ref No. 21)

$87.99

$

In Stock, only 1 left!

0

21

Cub Cadet 737-0146

Fitting, Lube

$4.99

$

Usually ships in 3-6 days

0

22

Cub Cadet 732-3016

Spring, Compression, 1.05 OD X 6.7 Lg
(Superseded to 932-3016)

$45.99

$

In Stock, Qty 17

0

Cub Cadet 715-0114

Pin, Spiral Spring, 1/4 Dia X 1.50 Lg

$8.49

$

In Stock, Qty 12

0

23

Cub Cadet 736-0162

Washer, Flat, .635 X 1.0 X .120 Thk

$3.99

$

In Stock, Qty 20+

0

24

Cub Cadet 738-3072

Shaft, Drive

$203.99

$

Usually ships in 3-6 days

0

25

Cub Cadet 748-3001

Arm, Coupling

$

$

Not available

Cub Cadet 715-0114

Pin, Spiral Spring, 1/4 Dia X 1.50 Lg

$8.49

$

In Stock, Qty 12

0

Cub Cadet 710-0520

Screw, Hex Cap, 3/8-16 X 1.50 Lg

$4.49

$

In Stock, Qty 20+

0

Cub Cadet 736-0185

Washer, Flat, .406 X .75 X .063 Thk

$3.49

$

In Stock, Qty 18

0

Cub Cadet 712-3000

Nut, Hex Center Lock, 3/8-16

$3.99

$

In Stock, Qty 20+

0

26

Cub Cadet 722-3000

Disc, Flexible Coupling

$26.99

$

In Stock, Qty 20+

0

27

Cub Cadet 703-1035

Coupler Assy

Note: (Includes Ref No. 28)

$133.99

$

Usually ships in 3-6 days

0

Cub Cadet 710-0520

Screw, Hex Cap, 3/8-16 X 1.50 Lg GR5

$4.49

$

In Stock, Qty 20+

0

Cub Cadet 736-0185

Washer, Flat, .406 X .75 X .063 Thk

$3.49

$

In Stock, Qty 18

0

Cub Cadet 712-3000

Nut, Hex Center Lock, 3/8-16

$3.99

$

In Stock, Qty 20+

0

Cub Cadet 715-3000

Pin, Spirol Spring, 1/4 Dia X 1.33 Lg

$4.99

$

In Stock, Qty 20+

0

28

Cub Cadet 741-3004

Bushing, Ball
(Superseded to 941-3004)

$47.99

$

In Stock, Qty 15

0

29

Cub Cadet 712-3061

Nut, Hex Insert Lock, 3/8-24 GR5

$5.99

$

In Stock, Qty 20+

0

30

Cub Cadet 732-3005

Spring, Compression, .50 OD X 3.75 Lg
(Superseded to 932-3005)

$8.99

$

In Stock, Qty 5

0

31

Cub Cadet 747-3021A

Rod, Clutch Release

$

$

Not available

Cub Cadet 736-0185

Washer, Flat, .406 X .75 X .063 Thk

$3.49

$

In Stock, Qty 18

0

Cub Cadet 714-0474

Pin, Cotter, 1/8 Dia X .75 Lg

$4.49

$

In Stock, Qty 16

0

32

Cub Cadet 736-0185

Washer, Flat, .406 X .75 X .063 Thk

$3.49

$

In Stock, Qty 18

0

33

Cub Cadet 737-3000

Fitting, Lube, 3/16 Drive Type
(Superseded to 937-3000)

$4.49

$

In Stock, Qty 20+

0
