114-105A145 - Turf Power Walk-Behind Mower (1994) (Stambaugh Thompson) General Assembly Parts Diagram

Walk-Behind Mower

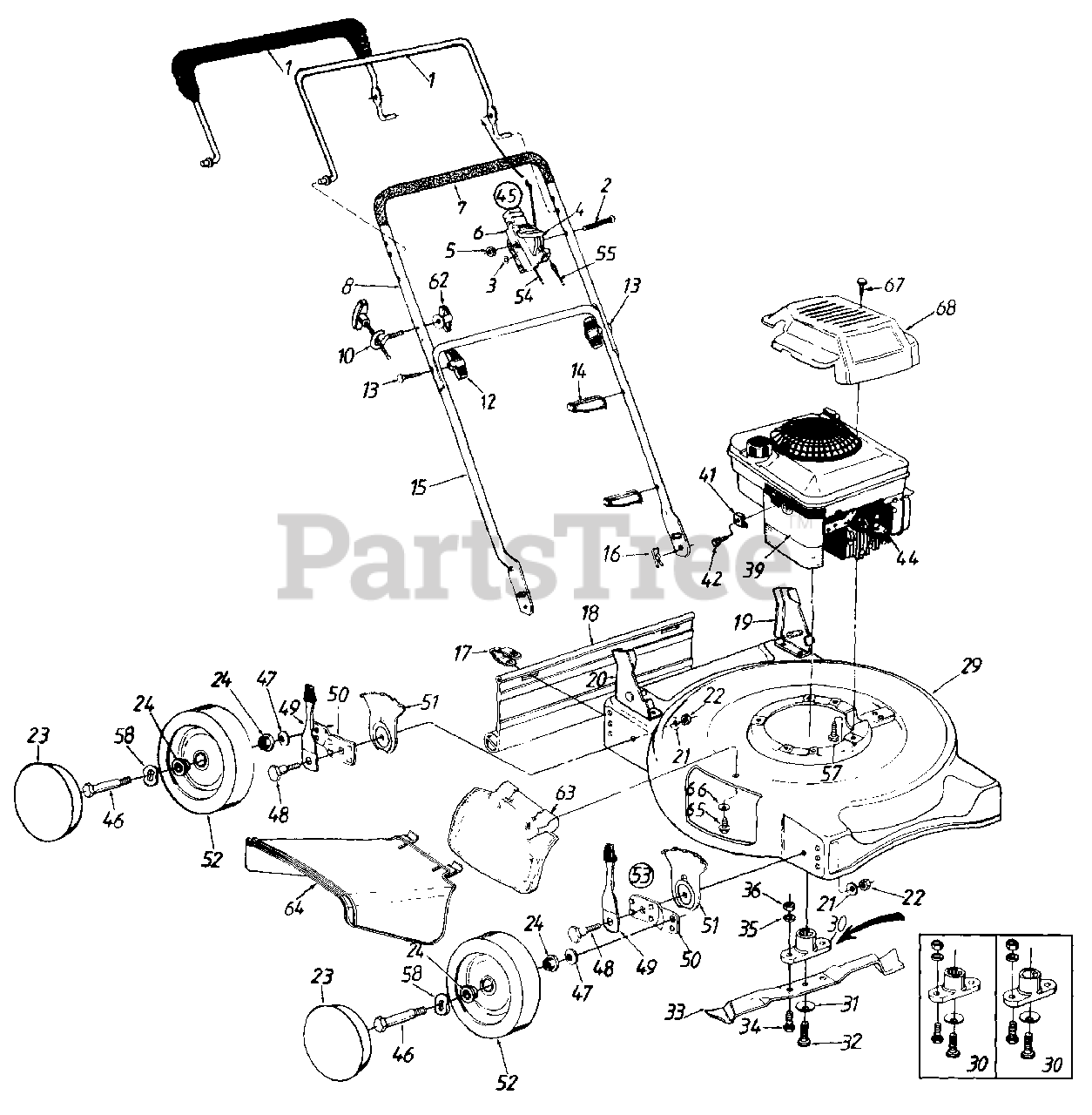

General Assembly Parts Diagram

  • Title
1

MTD 647-0004

Control Handle Ass'y. (Deluxe)
(Superseded to 747-0824B-0637)

$61.99

$

In Stock, only 1 left!

0

MTD 747-0824

Control Handle Ass'y. (Std.)
(Superseded to 747-0824B-0637)

Variations

MTD 747-0824-0637

Control Handle Assembly - POWDER BLACK (0637)

$61.99

$

In Stock, only 1 left!

0

$61.99

$

In Stock, only 1 left!

0

2

MTD 710-0605

Oval C-Sunk Scr.

$4.49

$

In Stock, Qty 5

0

3

MTD 736-0501

Spr. Wash..66" I.D.
(Superseded to 936-0501)

$6.49

$

Usually ships in 3-6 days

0

4

MTD 746-0876

Throttle Lever
(Superseded to 946-0876)

$7.99

$

In Stock, Qty 12

0

5

MTD 712-0324

Hex L-Nut 1/4-20 Thd.

$3.49

$

In Stock, Qty 20+

0

6

MTD 646-0875

Throttle Body
(Superseded to 946-0875)

Note: New Part

$8.99

$

In Stock, Qty 16

0

7

MTD 720-0226

Grip
(Superseded to 720-0295)

Note: (Optional)

$30.99

$

Usually ships in 3-6 days

0

8

MTD 749-0538C

Upper Handle
(Superseded to 749-0538E-0637)

Variations

MTD 749-0538C-0637

Upper Handle - POWDER BLACK (0637)

$

$

Not available

$

$

10

MTD 710-1205

Rope Guide

$3.99

$

In Stock, Qty 20+

0

12

MTD 720-0276

Hand Knob
(Superseded to 920-0276)

$3.49

$

In Stock, Qty 9

0

13

MTD 710-1174

Curved Hd. Bolt 5/16-18 x 2" Lg.

$6.99

$

In Stock, Qty 20+

0

14

MTD 726-0240

Cable Tie
(Superseded to 725-0157)

$3.49

$

In Stock, only 3 left!

0

15

MTD 749-0928

Lower Handle
(Superseded to 749-0928A)

Variations

MTD 749-0928-0637

Lower Handle - POWDER BLACK (0637)

$33.99

$

In Stock, Qty 11

0

$33.99

$

In Stock, Qty 11

0

16

MTD 714-0104

Hairpin Cotter

$3.99

$

In Stock, Qty 20+

0

17

MTD 17098

Hinge Clip
(Superseded to 17098P)

$

$

Not available

18

MTD 731-1447

Rear Flap

Note: New Part

$

$

Not available

19

MTD 12935B

Handle Bracket Ass'y.- L.H.

Variations

MTD 12935B-0637

Handle Brkt. Ass'y L.H. - POWDER BLACK (0637)

$

$

Not available

$

$

20

MTD 12936B

Handle Bracket Ass'y.- R.H.

Variations

MTD 12936B-0637

Handle Brkt. Ass'y R.H. - POWDER BLACK (0637)

$

$

Not available

$

$

21

MTD 736-0356

Bell-Wash .39" I.D. x 1.38"
(Superseded to 936-0356)

$

$

Not available

22

MTD 712-0798

Hex Nut 3/8-16 Thd.

$3.99

$

In Stock, only 2 left!

0

23

Hub Cap

$

$

Not available

MTD 731-0981A

5-1/2" Dia. Hub Caps Gray
(Superseded to 731-0981C)

Note: Optional

$9.99

$

In Stock, Qty 6

0

MTD 731-0982A

5-1/2" Dia. Hub Caps Beige
(Superseded to 731-0982C)

Note: Optional

$10.99

$

In Stock, Qty 20+

0

MTD 731-1426

5-1/2" Dia. Hub Caps Yellow
(Superseded to 731-1426B)

Note: Optional

$8.99

$

Usually ships in 3-6 days

0

MTD 720-0249

3-1/2" Dia. Hub Caps Gray
(Superseded to 920-0249)

Note: Optional

$

$

Not available

24

MTD 741-0484

Bearing
(Superseded to 941-0484)

Note: (Optional)

$6.99

$

In Stock, only 2 left!

0

MTD 734-1781

Wheels w/o Bearings, Bar Thread Gray - No Hub Cap

$30.99

$

In Stock, Qty 10

0

MTD 634-0020

Wheels w/o Bearings, Bar Tread Gray - With Hub Cap

$37.99

$

In Stock, Qty 15

0

MTD 734-1790

Wheels with Bearings "S"- Wave Tread (Yellow)

$

$

Not available

MTD 734-1517B

Wheels with Bearings "S"- Wave Tread (Beige)

$63.99

$

Usually ships in 3-6 days

0

29

MTD 682-0016

20" Deck Ass'y.

Note: New Part

$

$

Currently unavailable

30

MTD 753-0484

Blade Adapter Kit (Keyed)

$21.99

$

In Stock, only 2 left!

0

MTD 753-0485

Blade Adapter Kit (Splined)

$46.99

$

Usually ships in 3-6 days

0

31

MTD 736-0452

Bell-Wash..39" I.D.

Note: (Used w/Keyed Adapter)

$4.49

$

In Stock, Qty 19

0

MTD 736-0453

Bell-Wash..46" l.D.
(Superseded to 936-0453)

Note: (Used w/Splined Adapter)

$3.49

$

Usually ships in 3-6 days

0

32

MTD 710-1044

Hex Bolt 3/8-24 x 1.5" Lg.

Note: (Used w/Keyed Adapter)

$3.99

$

In Stock, Qty 20+

0

MTD 710-0757

Hex Bolt 7/16-20 x 1.5" Lg.

Note: (Used w/Splined Adapter)

$8.99

$

In Stock, Qty 5

0

33

MTD 742-0720

20" Mulching Blade
(Superseded to 942-0720)

$31.99

$

Usually ships in 3-6 days

0

34

MTD 710-1055

Hex Bolt 3/8-24 x 1" Lg.

$4.49

$

Usually ships in 3-6 days

0

35

MTD 736-0169

L-Wash. 3/8" I.D.

$3.49

$

In Stock, Qty 20+

0

36

MTD 712-0241

Hex Nut 3/8-24 Thd.

$4.49

$

In Stock, Qty 20+

0

39

Engine

$

$

Not available

41

MTD 751B213146

Cable Clamp (B & S)
(Superseded to BS-690798)

$5.49

$

In Stock, only 2 left!

0

42

MTD 710-1237

Hex Self-Tap Scr. #10-32 x .62" (B&S)

$4.49

$

Usually ships in 3-6 days

0

44

MTD 735-0639

Spark Plug Boot

$

$

Not available

?45

MTD 811-00185

Throttle Box Comp.
(Superseded to 811-0185)

Note: (Incl. Ref. 2, 3, 4, 5, 6)

$34.99

$

In Stock, Qty 9

0

46

MTD 738-0102

Axle Bolt

$9.49

$

In Stock, Qty 11

0

47

MTD 736-0105

Bell-Wash..400" I D. x .88"

$3.99

$

In Stock, Qty 20+

0

48

MTD 738-0507B

Shld. Bolt .50" Dia. x .357"

$4.49

$

In Stock, Qty 20+

0

49

MTD 14832

Spring Lever Ass'y. w/Knob
(Superseded to 94832)

$10.99

$

In Stock, Qty 9

0

50

MTD 15262B

Pivot Bar

Variations

MTD 15262B-0637

Pivot Bar - POWDER BLACK (0637)

$13.99

$

In Stock, only 1 left!

0

$13.99

$

In Stock, only 1 left!

0

51

MTD 15261A

Height Adj. Plate
(Superseded to 787-01290A)

$11.99

$

In Stock, only 2 left!

0

52

Wheel Ass'y. Comp.

$

$

Not available

MTD 734-1781

Wheels w/o Bearings, Bar Tread Gray - No Hub Cap

Note: See related literature for tread diagrams.

$30.99

$

In Stock, Qty 10

0

MTD 634-0020

Wheels w/o Bearings, Bar Tread Gray - With Hub Cap

Note: See related literature for tread diagrams.

$37.99

$

In Stock, Qty 15

0

MTD 734-1790

Wheels with Bearings "S"- Wave Tread (Yellow)

Note: See related literature for tread diagrams.

$

$

Not available

MTD 734-1517B

Wheels with Bearings "S"- Wave Tread (Beige)

Note: See related literature for tread diagrams.

$63.99

$

Usually ships in 3-6 days

0

53

MTD 14578

Height Adj. Ass'y. Comp.- R.F. 8 L.R.
(Superseded to 753-06761)

$60.99

$

In Stock, Qty 7

0

MTD 14579

Height Adj. Ass'y. Comp.- L.F. & R.R.
(Superseded to 753-06761)

$60.99

$

In Stock, Qty 7

0

54

MTD 746-0842

Throttle Cable - 51" (B & S)
(Superseded to 946-0671A)

$13.99

$

In Stock, Qty 12

0

MTD 746-0844

Throttle Cable - 39" (Tec.)

$

$

Not available

55

MTD 746-0550

Control Cable - 39" (B&S)
(Superseded to 946-0550)

$20.99

$

In Stock, Qty 9

0

MTD 746-0552

Control Cable - 49" (Tec.)
(Superseded to 946-0552)

$38.99

$

Usually ships in 3-6 days

0

57

MTD 710-0654A

Hex L-Wash. Hd. Scr. 3/8-16 x 1.0" Lg.

$3.99

$

In Stock, Qty 10

0

58

MTD 736-0504

Wave Washer .51" I.D.
(Superseded to 936-0504)

Note: (Used w/Ball Bearings)

$4.49

$

In Stock, Qty 16

0

?59

MTD 710-0603

Hex Wash. Hd. B-Tap Scr. 5/16-18 x .5" Lg.

$4.49

$

Usually ships in 3-6 days

0

62

MTD 720-0279

Handle Knob 1/4-20 Thd.

Note: New Part

$4.49

$

In Stock, Qty 20+

0

63

MTD 682-7000

Mulching Plug

$

$

Not available

64

MTD 731-1407

Chute Deflector
(Superseded to 731-1409B)

$26.99

$

In Stock, Qty 5

0

65

MTD 736-0270

Bell-Wash. 1/4" I.D.

$3.99

$

In Stock, Qty 20+

0

66

MTD 710-0599

Hex Wash. Hd TT-Tap Scr. 1/4-20 x .5" Lg.

$3.99

$

In Stock, Qty 20+

0

67

MTD 710-1256

Hi-Lo Scr. #10 x 1.25" Lg.

$5.99

$

In Stock, Qty 5

0

68

MTD 751B281191

Engine Shroud (Black)
(Superseded to 751B281440)

Note: (Optional)

$

$

Not available

MTD 731-1402

Engine Shroud (Yellow)

Note: (Optional)

$

$

Not available
