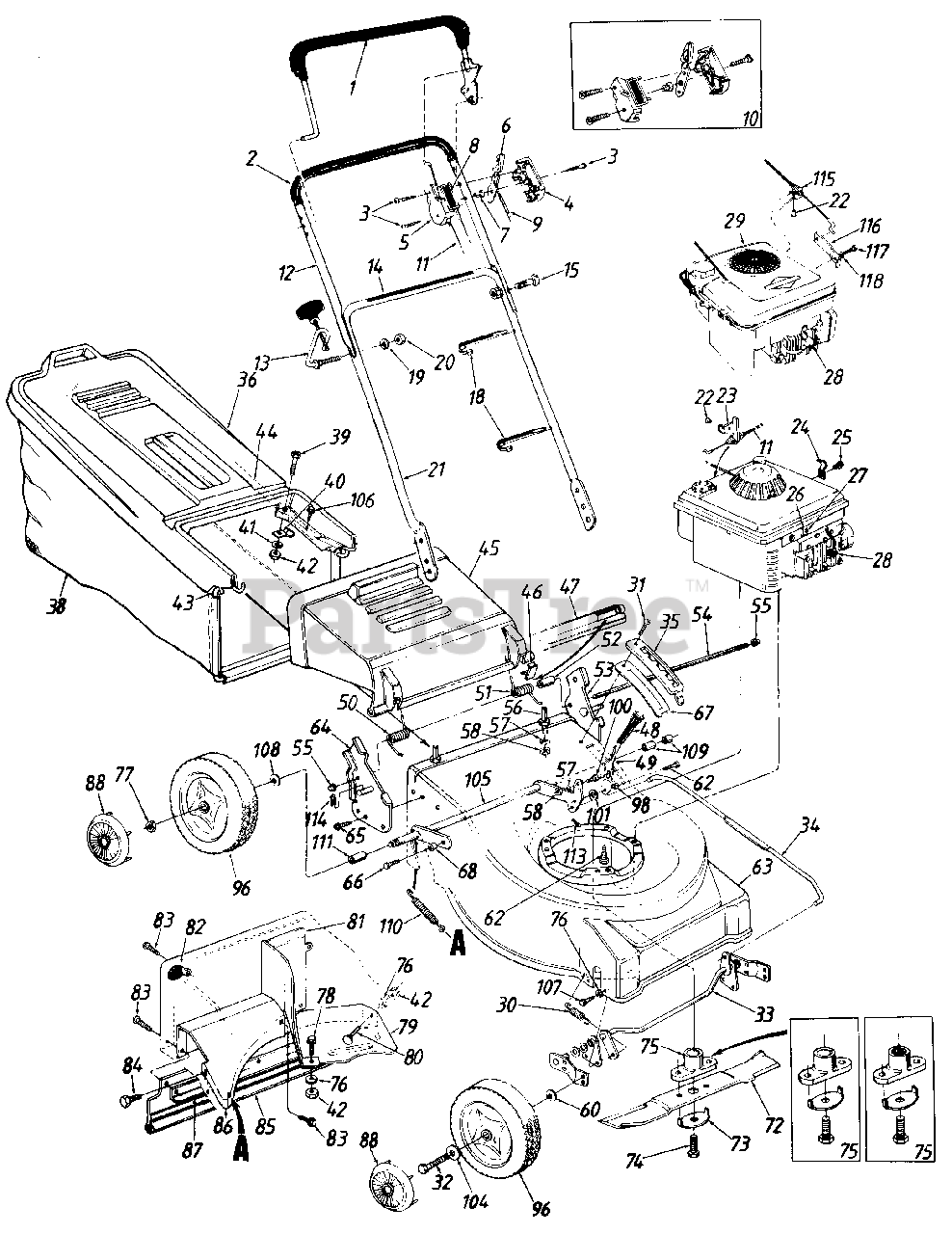

118-434R000 - MTD Walk-Behind Mower (1988) Parts Parts Diagram

Walk-Behind Mower

Parts Parts Diagram

  • Title
1

MTD 731-0609

Control Handle Ass'y.

$

$

Not available

2

$

$

Currently unavailable

3

MTD 710-0796

Truss Mach. B-Tap Scr. #12 x 1.5" Lg.

$5.49

$

In Stock, Qty 8

0

4

MTD 731-0817

Control Panel Half

$

$

Not available

5

MTD 731-0816

Clutch Panel Half

$

$

Not available

6

MTD 731-0528

Throttle Control Lever
(Superseded to 931-0972)

$8.99

$

In Stock, Qty 14

0

7

MTD 731-0524

Control Disc Pin

$

$

Not available

8

MTD 777-5774

Control Label-Throttle

$

$

Currently unavailable

9

MTD 746-0672

Throttle Wire-58" Lg.
(Superseded to 946-0674A)

Note: (436R, 439R)

$17.99

$

In Stock, Qty 7

0

MTD 746-0632

Throttle Wire-53" Lg.
(Superseded to 946-0671A)

Note: (434R)

$13.99

$

In Stock, Qty 12

0

MTD 746-0640

Throttle Wire-45" Lg.
(Superseded to 946-1115)

Note: (435R, 438R)

$26.99

$

In Stock, only 1 left!

0

10

MTD 753-0430

Control Housing Comp.

$

$

Not available

11

MTD 746-0477

Control Cable-43" Lg.
(Superseded to 946-0477A)

Note: (436R, 439R)

$

$

Not available

MTD 746-0480

Control Cable-46" Lg.
(Superseded to 946-0478A)

Note: (434R)

$40.99

$

Usually ships in 3-6 days

0

MTD 746-0479

Control Cable-55" Lg.
(Superseded to 946-0479A)

Note: (435R, 438R)

$44.99

$

Usually ships in 3-6 days

0

12

MTD 749-0436

Upper Handle
(Superseded to 749-0438D-0637)

$

$

Not available

13

MTD 710-0842

Rope Guide Bolt

$

$

Not available

14

MTD 777-5776

Instruction Label-Handle

$

$

Currently unavailable

15

MTD 710-0671

Curved Carriage Bolt 5/16-18 x 1.38" Lg.

$

$

Not available

18

MTD 726-0240

Cable Tie
(Superseded to 725-0157)

$3.49

$

In Stock, only 3 left!

0

19

MTD 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

20

MTD 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

21

MTD 749-0505

Lower Handle
(Superseded to 749-0907B)

$46.99

$

In Stock, Qty 8

0

22

MTD 728-0171

Pop Rivet .156" Dia. x .379"

Note: (434R, 436R, 439R)

$

$

Not available

23

MTD 14924

Cable Bracket

Note: (436R, 439R)

$

$

Not available

24

MTD 12894

Casing Clamp

Note: (436R, 439R)

$

$

Not available

25

MTD 710-0429

Hex B-Tap Scr. #10 x .38" Lg.
(Superseded to 910-0429)

Note: (436R, 439R)

$3.49

$

Usually ships in 3-6 days

0

26

MTD 751-0463

Casing Clamp

Note: (436R, 439R)

$

$

Not available

27

MTD 710-0436

Hex B-Tap Scr. #10 x .62" Lg.
(Superseded to 710-0651)

Note: (436R, 439R)

$3.49

$

Usually ships in 3-6 days

0

28

MTD 735-0639

Spark Plug Boot

$

$

Not available

29

Engine

$

$

Not available

30

MTD 732-0589

Extension Spring 2.39" Lg.

$

$

Not available

31

MTD 710-1017

Torx Mach. AB-Tap Scr. 1/4 x .62" Lg.

$7.99

$

In Stock, Qty 20+

0

32

MTD 738-0102

Axle Bolt

$9.49

$

In Stock, Qty 11

0

MTD 710-1020

Axle Bolt

$

$

Not available

33

MTD 17022

Front Axle Ass'y.
(Superseded to 17022-0637)

Variations

MTD 17022-0637

AXLE ASSY - POWDER BLACK (0637)

$126.99

$

Usually ships in 3-6 days

0

$126.99

$

Usually ships in 3-6 days

0

34

MTD 747-0699

Height Adj. Connecting Rod

$

$

Not available

35

MTD 17323

Height Adjustment Plate

$

$

Not available

36

MTD 731-0857

Hardtop Bag Cover
(Superseded to 631-0003)

$97.99

$

Usually ships in 3-6 days

0

38

MTD 764-0252

Grass Bag
(Superseded to 964-0252)

$133.99

$

Usually ships in 3-6 days

0

39

MTD 710-0166

Truss Mach. Scr. 1/4-20 x 1.0" Lg.
(Superseded to 710-0166A)

$6.99

$

In Stock, only 1 left!

0

40

MTD 12894

Hardtop Mounting Clip

$

$

Not available

41

MTD 736-0463

Fl-Wash. .281" I.D. x .62" O.D.

$4.49

$

In Stock, only 2 left!

0

42

UNKNOWN

$

$

Not available

43

MTD 747-0693

Front Catcher Frame
(Superseded to 764-0411-0637)

$38.99

$

Usually ships in 3-6 days

0

44

MTD 749-0736

Rear Catcher Frame

$

$

Not available

45

MTD 731-0859

Chute Deflector
(Superseded to 931-0859A)

$120.99

$

Usually ships in 3-6 days

0

46

MTD 731-0970

Deflector Plug
(Superseded to 731-0970B)

$

$

Not available

47

MTD 731-0858

Seal-Extrusion

$

$

Not available

48

$13.99

$

In Stock, Qty 10

0

49

MTD 732-0580

Spring Lever

$7.99

$

In Stock, only 1 left!

0

50

MTD 732-0578

Torsion Spring-R.H.
(Superseded to 732-0578B)

$

$

Not available

51

MTD 732-0577

Torsion Spring-L.H.
(Superseded to 932-0577B)

$

$

Not available

52

MTD 750-0566

Spacer.255" I.D.
(Superseded to 750-0566A)

$9.49

$

In Stock, Qty 9

0

53

MTD 12297

Handle Brkt. Ass'y.-L.H.

$

$

Not available

54

MTD 747-0698

Hinge Pin 17.75" Lg.
(Superseded to 747-0698B)

$

$

Not available

55

MTD 726-0106

Cap Speed Nut

$3.99

$

Usually ships in 3-6 days

0

56

MTD 711-0805

Shld. Pin 3/8-24 x 1.43" Lg.

$

$

Not available

57

MTD 736-0169

L-Wash. 3/8" I.D.*

$3.49

$

In Stock, Qty 20+

0

58

MTD 712-0711

Hex Jam Nut 3/8-24 Thd.

$3.99

$

In Stock, Qty 20+

0

60

MTD 736-0105

Bell-Wash. .38" I.D. x .88" O.D.

$3.99

$

In Stock, Qty 20+

0

62

MTD 710-0654

Hex L-Wash. Hd. Scr. 3/8-16x 1" Lg.
(Superseded to 710-0654A)

$3.99

$

In Stock, Qty 10

0

63

MTD 16997

21" Deck Ass'y.

$

$

Currently unavailable

64

MTD 12296

Handle Brkt. Ass'y.-R.H.
(Superseded to 12296B-0637)

$

$

Not available

65

MTD 710-0892

Hex L-Wash. Hd. AB-Tap Scr. 1/4 x.62" Lg.
(Superseded to 910-0892)

$

$

Not available

66

MTD 710-1006

Hex Wash. Hd. Tap Scr. 3/8-16 x .75" Lg.
(Superseded to 910-1006)

$

$

Not available

67

MTD 721-0216

Height Adjustment Support

$

$

Not available

68

MTD 750-0526

Spacer.385" I.D.

$4.49

$

In Stock, Qty 10

0

72

MTD 742-0306

21" Blade
(Superseded to 942-0621)

$29.99

$

In Stock, only 2 left!

0

73

MTD 736-0415

Blade Bell-Wash. .44" I.D. x 2.38"
(Superseded to 753-0525)

$

$

Not available

74

MTD 710-0459

Hex Bolt 3/8-24 x 1.5" Lg.
(Superseded to 710-0459A)

Note: (Used w/Keyed Adapter)

$6.99

$

In Stock, Qty 12

0

MTD 710-0757

Hex Bolt 7/16-20 x 1.5" Lg.

Note: (Splined)

$8.99

$

In Stock, Qty 5

0

75

MTD 753-0462

Blade Adapter Kit (Keyed)

$

$

Not available

MTD 753-0463

Blade Adapter Kit (Splined)
(Superseded to 753-0485)

$46.99

$

Usually ships in 3-6 days

0

76

UNKNOWN

$

$

Not available

77

MTD 712-0346

Hex Jam Nut 1/2-20 Thd.

$4.49

$

In Stock, Qty 20+

0

78

MTD 710-0252

Hex Bolt 1/4-20 x .85" Lg.
(Superseded to 710-3015)

$3.99

$

In Stock, Qty 20+

0

79

MTD 17013

Rear Belt Baffle

$

$

Not available

80

MTD 710-0167

Carr. Bolt 1/4-20 x .50" Lg.
(Superseded to 710-05177)

$4.99

$

In Stock, Qty 20+

0

81

MTD 17007

Rear Panel Baffle

Variations

MTD 17007-0637

Rear Panel Baffle - POWDER BLACK (0637)

$

$

Not available

$

$

82

MTD 731-0931

Corner Plug

$

$

Not available

83

MTD 710-1017

Torx Mach. AB-Tap Scr. 1/4 x .62" Lg.

$7.99

$

In Stock, Qty 20+

0

84

MTD 710-0352

Hex B-Tap Scr. 1/4 x .38" Lg.

$4.49

$

Usually ships in 3-6 days

0

85

MTD 731-0669

Rear Flap

$46.99

$

Usually ships in 3-6 days

0

86

MTD 17008

Rear Chute Baffle
(Superseded to 17008-0637)

Variations

MTD 17008-0637

BAFFLE-RR-CHUTE - POWDER BLACK (0637)

$

$

Not available

$

$

87

MTD 14847

Retaining Strip

Variations

MTD 14847-0637

Retaining Strip - POWDER BLACK (0637)

$

$

Not available

$

$

88

Hub Cap

$

$

Not available

96

Wheel Ass'y. Comp.

$

$

Not available

MTD 734-0645

Waffle Tread

$

$

Not available

MTD 734-1259

"T" Tread

$

$

Not available

MTD 734-1513

"S" Wave
(Superseded to 753-08093)

$42.99

$

In Stock, Qty 13

0

98

MTD 750-0624

Shld. Spacer .50" Dia.

$

$

Not available

100

MTD 711-0805

Shld. Pin 3/8-24 x 1.43" Lg.

$

$

Not available

101

MTD 736-0258

Fl-Wash. 375" I.D. x 1.0"

$4.49

$

In Stock, Qty 13

0

104

MTD 736-0160

Fl-Wash. .531' I.D. x .93"

$3.99

$

In Stock, only 2 left!

0

105

MTD 17031

Rear Axle Ass'y.

$

$

Not available

106

MTD 710-0776

Hex AB-Tap Scr. 1/4 xc .62" Lg.
(Superseded to 710-0896)

$3.99

$

In Stock, Qty 20+

0

107

MTD 710-0352

Hex L-Wash. HD AB-Tap Scr. 1/4 x 38" Lg.

$4.49

$

Usually ships in 3-6 days

0

108

MTD 736-0108

Fl-Wash. .510" I.D. x .75" O.D.

$6.49

$

Usually ships in 3-6 days

0

109

MTD 711-0500

Spacer. 526" I.D.

$

$

Not available

110

MTD 732-0481

Extension Spring 3.8" Lg.
(Superseded to 932-0481)

$

$

Not available

111

MTD 711-0313

Sleeve.526" I.D.

$

$

Not available

113

MTD 714-0507

Cotter Pin 3/32" Dia. x .75"

$4.49

$

In Stock, only 2 left!

0

114

MTD 714-0104

Internal Cotter Pin 5/16" Dia.

$3.99

$

In Stock, Qty 20+

0

115

MTD 16703

Cable Mtg. Brkt.

Note: (434R)

$

$

Not available

116

MTD 16704

Mounting Brkt.

Note: (434R)

$

$

Currently unavailable

117

MTD 710-0473

Truss Mach. Scr. #10 x .5" Lg.

Note: (434R)

$3.99

$

In Stock, Qty 7

0

118

MTD 736-0722

L-Wash. #10 I.D.

Note: (434R)

$6.49

$

Usually ships in 3-6 days

0

MTD 710-0776

Hex AB-Tap Scr. 1/4 x .62" Lg.
(Superseded to 710-0896)

$3.99

$

In Stock, Qty 20+

0
