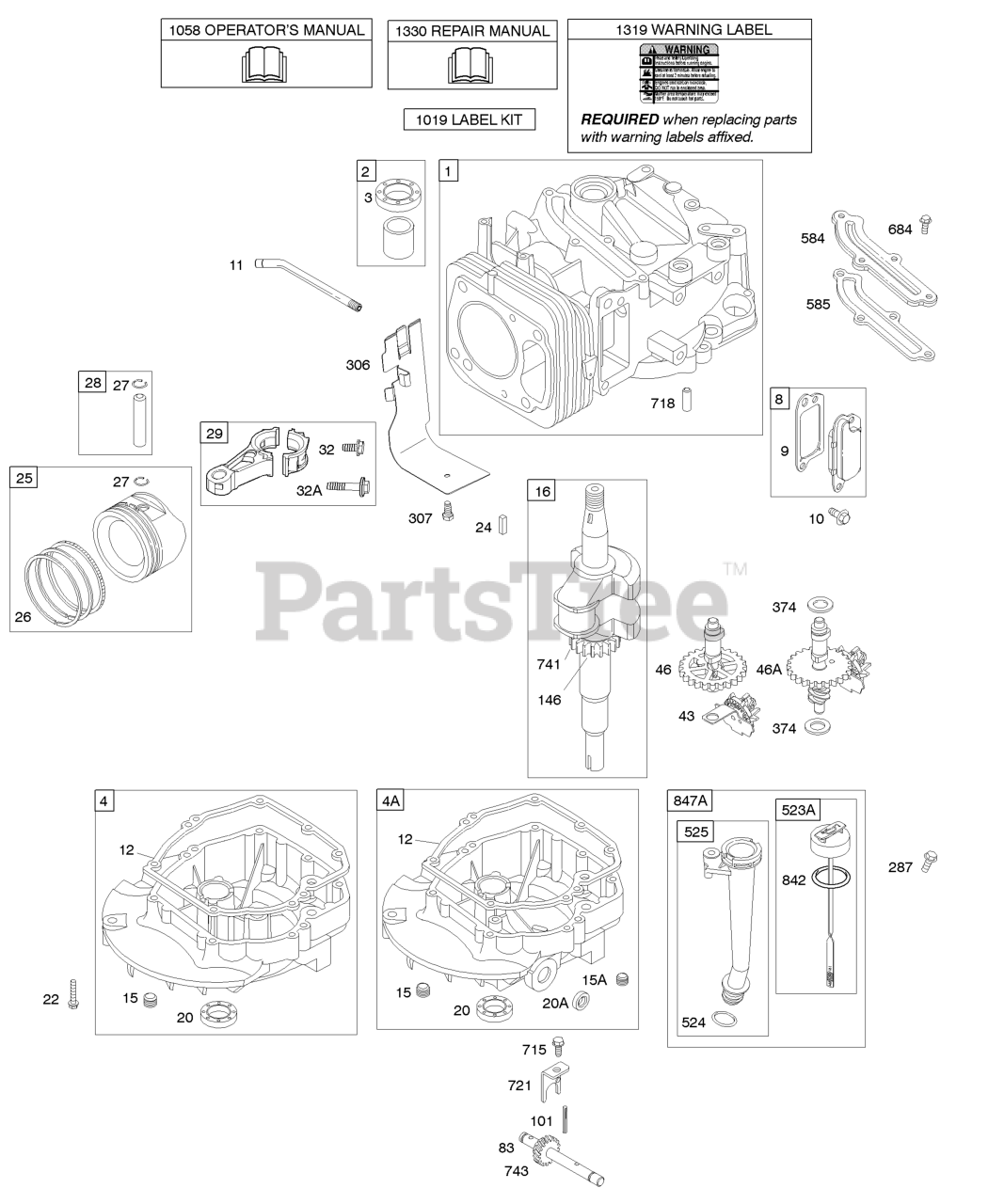

11A602-0170-E1 - Briggs & Stratton Vertical Engine Camshaft, Crankshaft, Cylinder, Engine Sump, Lubrication, Piston Group Parts Diagram

Vertical Engine

Camshaft, Crankshaft, Cylinder, Engine Sump, Lubrication, Piston Group Parts Diagram

  • Title
1

Briggs & Stratton 692670

Cylinder Assembly

$259.99

$

Usually ships in 2-12 days

0

2

Briggs & Stratton 399269

Kit-Bushing/Seal
(Superseded to 796961)

Note: (Magneto Side)

$21.99

$

In Stock, Qty 6

0

3

Briggs & Stratton 299819S

SEAL, Oil

Note: (Magneto Side)

$5.49

$

In Stock, Qty 20+

0

4

$120.99

$

In Stock, Qty 5

0

8

Briggs & Stratton 495786

Breather Assembly
(Superseded to 590395)

$14.99

$

In Stock, Qty 12

0

9

Briggs & Stratton 699833

Gasket-Breather

$5.49

$

In Stock, Qty 13

0

10

Briggs & Stratton 691125

Screw

Note: (Breather Assembly)

$3.99

$

In Stock, Qty 7

0

11

Briggs & Stratton 499675

Tube-Breather
(Superseded to 691781)

$10.99

$

Usually ships in 2-12 days

0

12

Briggs & Stratton 692232

Gasket-Crankcase

$5.99

$

In Stock, Qty 20+

0

15

Briggs & Stratton 691680

PLUG, Oil Drain

Note: (Square Socket)

$5.99

$

In Stock, only 4 left!

0

15A

Briggs & Stratton 691093

Plug-Oil Drain

Note: (Hex Socket)

$5.49

$

Usually ships in 2-12 days

0

16

$223.99

$

Usually ships in 2-12 days

0

20

Briggs & Stratton 399781S

Seal-Oil

Note: (PTO Side)

$7.99

$

In Stock, Qty 20+

0

20A

Briggs & Stratton 691952

Seal-Oil

Note: (PTO Side) (Auxiliary PTO)

$9.99

$

In Stock, only 2 left!

0

22

Briggs & Stratton 691092

Screw

Note: (Crankcase Cover/Sump)

$3.99

$

In Stock, Qty 5

0

24

$2.99

$

In Stock, Qty 20+

0

25

Briggs & Stratton 795429

Piston Assembly
(Superseded to 799063)

Note: (Standard) Used After Code Date 07090300

$91.99

$

In Stock, Qty 6

0

25

Briggs & Stratton 795430

Piston Assembly
(Superseded to 799064)

Note: (.020 Oversize) Used After Code Date 07090300

$120.99

$

Usually ships in 2-12 days

0

25

Briggs & Stratton 791097

Piston Assembly
(Superseded to 799063)

Note: (Standard) Used Before Code Date 07090400

$91.99

$

In Stock, Qty 6

0

25

Briggs & Stratton 791326

Piston Assembly
(Superseded to 799064)

Note: (.020 Oversize) Used Before Code Date 07090400

$120.99

$

Usually ships in 2-12 days

0

26

Briggs & Stratton 795431

Ring Set

Note: (Standard) Used After Code Date 07090300

$49.99

$

In Stock, Qty 5

0

26

Briggs & Stratton 795432

Ring Set

Note: (.020 Oversize) Used After Code Date 07090300

$52.99

$

Usually ships in 2-12 days

0

26

Briggs & Stratton 499425

Ring Set

Note: (Standard) Used Before Code Date 04040500

$31.99

$

In Stock, only 4 left!

0

26

Briggs & Stratton 499427

Ring Set

Note: (.020 Oversize) Used Before Code Date 04102200

$52.99

$

Usually ships in 2-12 days

0

26

Briggs & Stratton 791098

Ring Set

Note: (Standard) Used After Code Date 04040400 Used Before Code Date 07090400

$49.99

$

Usually ships in 2-12 days

0

26

Briggs & Stratton 791324

Ring Set

Note: (.020 Oversize) Used After Code Date 04102100 Used Before Code Date 07090400

$47.99

$

In Stock, only 4 left!

0

27

Briggs & Stratton 691866

Lock-Piston Pin

$4.49

$

In Stock, Qty 8

0

28

$9.49

$

In Stock, only 1 left!

0

29

Briggs & Stratton 692671

Rod-Connecting

$52.99

$

Usually ships in 2-12 days

0

32

Briggs & Stratton 691664

Screw

Note: (Connecting Rod)

$4.49

$

In Stock, only 2 left!

0

32A

Briggs & Stratton 695759

Screw

Note: (Connecting Rod)

$4.99

$

In Stock, only 1 left!

0

43

Briggs & Stratton 691997

Slinger-Governor/Oil

$25.99

$

In Stock, only 1 left!

0

$65.99

$

In Stock, only 4 left!

0

46A

Briggs & Stratton 694037

Camshaft

Note: (Counterclockwise)

$52.99

$

Usually ships in 2-12 days

0

101

$4.99

$

Usually ships in 2-12 days

0

146

Briggs & Stratton 690979

KEY, Woodruff

$3.49

$

In Stock, only 4 left!

0

287

Briggs & Stratton 690940

Screw

Note: (Dipstick Tube)

$3.99

$

In Stock, Qty 8

0

306

Briggs & Stratton 691232

Shield-Cylinder

$16.99

$

Usually ships in 2-12 days

0

307

Briggs & Stratton 690345

Screw

Note: (Cylinder Shield)

$4.99

$

Usually ships in 2-12 days

0

374

Briggs & Stratton 691074

Washer

Note: (Camshaft)

$3.99

$

Usually ships in 2-12 days

0

523A

$17.99

$

In Stock, Qty 6

0

524

Briggs & Stratton 692296

Seal-Dipstick Tube

$4.99

$

In Stock, Qty 17

0

525

Briggs & Stratton 495265

Tube-Dipstick

$

$

Not available

584

Briggs & Stratton 697734

Cover-Breather Passage

$9.49

$

Usually ships in 2-12 days

0

585

Briggs & Stratton 691879

Gasket-Breather Passage

$6.99

$

Usually ships in 2-12 days

0

684

Briggs & Stratton 690345

Screw

Note: (Breather Passage Cover)

$4.99

$

Usually ships in 2-12 days

0

715

Briggs & Stratton 691147

Screw

Note: (Stop Shaft)

$3.99

$

Usually ships in 2-12 days

0

718

Briggs & Stratton 690959

PIN, Locating

$6.99

$

Usually ships in 2-12 days

0

721

$5.99

$

Usually ships in 2-12 days

0

741

Briggs & Stratton 691830

Gear-Timing

Note: (Uses Woodruff Key)

$17.99

$

Usually ships in 2-12 days

0

741

Briggs & Stratton 790345

Gear-Timing

Note: (Use Without Woodruff Key) Used Before Code Date 07100100

$15.99

$

In Stock, only 1 left!

0

741

Briggs & Stratton 794388

Gear-Timing

Note: (Use Without Woodruff Key) Used After Code Date 07093000

$15.99

$

Usually ships in 2-12 days

0

842

Briggs & Stratton 691031

SEAL, O-Ring

Note: (Dipstick Tube)

$5.49

$

In Stock, Qty 17

0

847A

Briggs & Stratton 692047

Dipstick/Tube Assembly

$

$

Not available

1019

$36.99

$

Usually ships in 2-12 days

0

1058

Briggs & Stratton 277102

Operator's Manual

$

$

Not available

1319

Briggs & Stratton 794467

LABEL, Warning

$20.99

$

Usually ships in 2-12 days

0

1330

Briggs & Stratton 272147

Repair Manual

$59.99

$

In Stock, only 4 left!

0
