120412-0111-E1 - Briggs & Stratton Horizontal Engine Air Cleaner Groups, Muffler Parts Diagram

Horizontal Engine

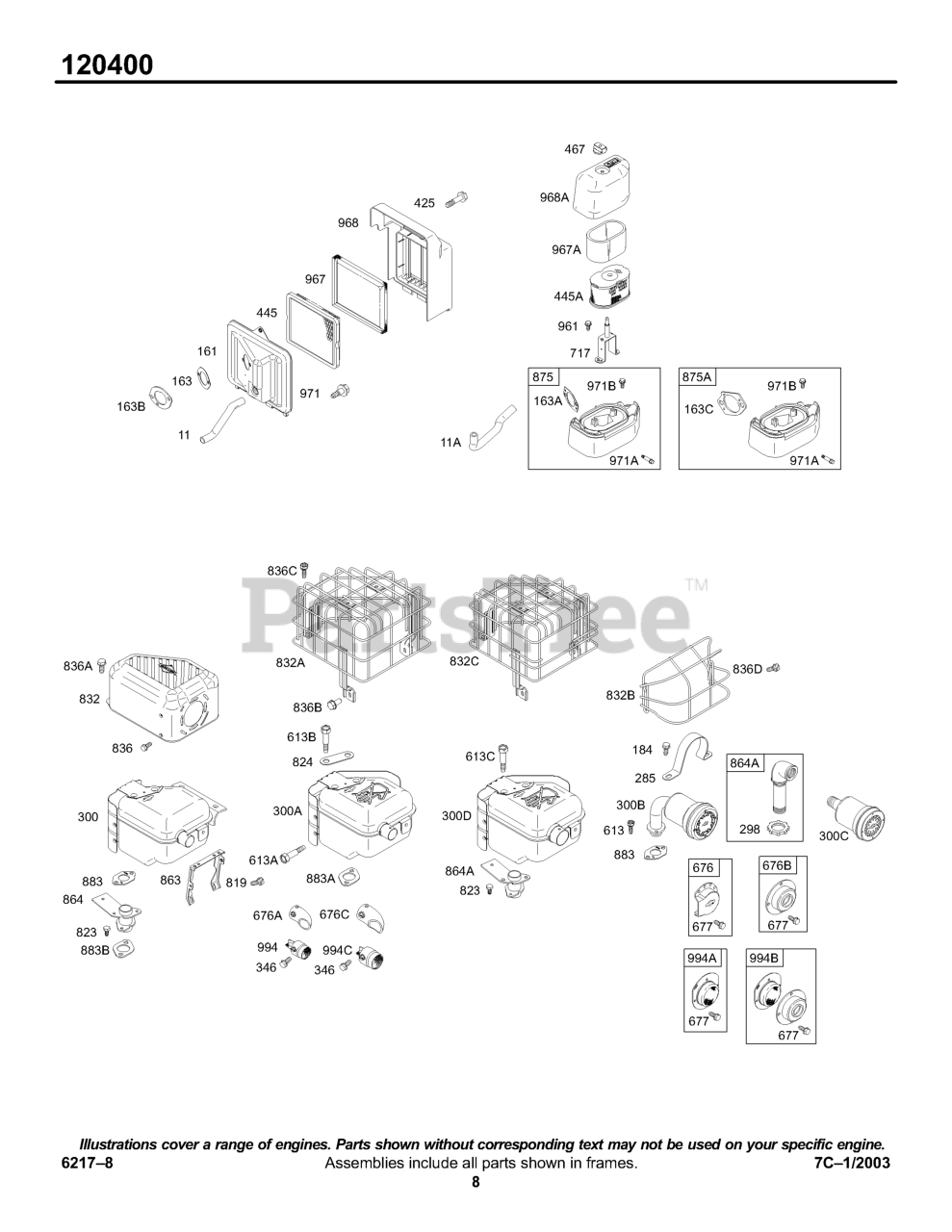

Air Cleaner Groups, Muffler Parts Diagram

  • Title
11A

Briggs & Stratton 693647

Tube-Breather

Note: (High Mount Air Cleaner)

$10.99

$

In Stock, only 3 left!

0

11

Briggs & Stratton 692600

Tube-Breather

Note: (Flat Panel Air Cleaner)

$10.99

$

In Stock, only 2 left!

0

161

Briggs & Stratton 692579

Base-Air Cleaner
(Superseded to 699207)

Note: (Metal) (Flat Panel Air Cleaner) Used Before Code Date 02100800

$30.99

$

In Stock, Qty 6

0

161

Briggs & Stratton 696063

Base-Air Cleaner
(Superseded to 699207)

Note: (Metal) (Flat Panel Air Cleaner) Used After Code Date 02100700

$30.99

$

In Stock, Qty 6

0

163B

Briggs & Stratton 696024

Gasket-Air Cleaner

Note: (Flat Panel Air Cleaner) Used After Code Date 02100700

$5.99

$

In Stock, Qty 7

0

163

Briggs & Stratton 272948S

Gasket-Air Cleaner

Note: (Flat Panel Air Cleaner) Used Before Code Date 02100800

$6.49

$

In Stock, Qty 12

0

184

Briggs & Stratton 691685

Screw

Note: (Muffler Strap)

$3.99

$

In Stock, Qty 6

0

285

Briggs & Stratton 692595

Strap-Muffler

$15.99

$

Usually ships in 2-12 days

0

300A

Briggs & Stratton 694429

Muffler

Note: (Super Lo Tone)

$54.99

$

Usually ships in 2-12 days

0

300B

Briggs & Stratton 693593

Muffler

Note: (Lo Tone)

$37.99

$

In Stock, only 3 left!

0

300

Briggs & Stratton 695735

Muffler
(Superseded to 797432)

$83.99

$

Usually ships in 2-12 days

0

425

Briggs & Stratton 692583

Screw

Note: (Air Cleaner Cover)

$2.99

$

Usually ships in 2-12 days

0

445A

Briggs & Stratton 697029

Filter-Air Cleaner Cartridge

Note: (High Mount)

$13.99

$

In Stock, Qty 20+

0

445

Briggs & Stratton 491588S

FILTER, A/C Cartridge

$6.49

$

In Stock, Qty 20+

0

467

Briggs & Stratton 691668

Knob-Air Cleaner

$5.49

$

In Stock, Qty 10

0

613A

Briggs & Stratton 694460

Screw

Note: (Muffler)

$18.99

$

Usually ships in 2-12 days

0

613B

Briggs & Stratton 691108

SCREW

Note: (Muffler)

$3.49

$

In Stock, Qty 20+

0

613

Briggs & Stratton 691665

Screw

Note: (Muffler)

$7.99

$

In Stock, Qty 6

0

676B

Briggs & Stratton 395700

Deflector-Muffler

$15.99

$

In Stock, only 1 left!

0

676

Briggs & Stratton 393757

Deflector-Muffler
(Superseded to 796956)

$10.99

$

In Stock, only 1 left!

0

677

Briggs & Stratton 690661

SCREW

Note: (Muffler Deflector)

$3.49

$

In Stock, Qty 20+

0

717

Briggs & Stratton 693462

Bracket-Air Cleaner

$8.49

$

In Stock, only 1 left!

0

819

Briggs & Stratton 691685

Screw

Note: (Muffler Bracket)

$3.99

$

In Stock, Qty 6

0

823

Briggs & Stratton 691665

Screw

Note: (Muffler Adapter)

$7.99

$

In Stock, Qty 6

0

824

Briggs & Stratton 696017

Gasket-Heat Shield

$13.99

$

In Stock, only 1 left!

0

832C

Briggs & Stratton 697818

Guard-Muffler

Note: (Super Lo Tone)

$53.99

$

Usually ships in 2-12 days

0

832

Briggs & Stratton 693583

Guard-Muffler
(Superseded to 593953)

Note: (Lo Tone)

$45.99

$

In Stock, only 4 left!

0

836C

Briggs & Stratton 691665

Screw

Note: (Muffler Guard)

$7.99

$

In Stock, Qty 6

0

836A

Briggs & Stratton 693624

Screw

Note: (Muffler Guard)

$3.99

$

In Stock, only 1 left!

0

836B

Briggs & Stratton 691003

SCREW

Note: (Muffler Guard)

$3.49

$

In Stock, only 2 left!

0

836

Briggs & Stratton 690661

SCREW

Note: (Muffler Guard)

$3.49

$

In Stock, Qty 20+

0

863

Briggs & Stratton 692596

Bracket-Muffler
(Superseded to 699229)

$24.99

$

Usually ships in 2-12 days

0

864

Briggs & Stratton 694430

Adapter-Muffler
(Superseded to 699232)

$37.99

$

Usually ships in 2-12 days

0

883A

Briggs & Stratton 692237

Gasket-Exhaust

Note: (Between Adapter And Muffler)

$5.49

$

In Stock, Qty 20+

0

883

Briggs & Stratton 691893

Gasket-Exhaust

Note: (Between Adapter And Cylinder)

$4.49

$

In Stock, Qty 13

0

961

Briggs & Stratton 693598

Screw
(Superseded to 698304)

Note: (Air Cleaner Bracket) Used Before Code Date 02080500

$3.49

$

Usually ships in 2-12 days

0

961

Briggs & Stratton 698304

SCREW

Note: (Air Cleaner Bracket) Used After Code Date 02080400

$3.49

$

Usually ships in 2-12 days

0

967A

Briggs & Stratton 273356S

Filter-Pre Cleaner

Note: (High Mount Air Cleaner)

$5.49

$

In Stock, Qty 20+

0

967

Briggs & Stratton 493537S

Filter-Pre Cleaner

Note: (Flat Panel Air Cleaner)

$6.49

$

In Stock, Qty 20+

0

968A

Briggs & Stratton 693460

Cover-Air Cleaner

Note: (High Mount Air Cleaner)

$24.99

$

In Stock, Qty 6

0

968

Briggs & Stratton 692584

Cover-Air Cleaner

Note: (Flat Panel Air Cleaner)

$29.99

$

In Stock, Qty 5

0

971A

Briggs & Stratton 690349

Screw

Note: (Air Cleaner Base to Carburetor)

$6.99

$

In Stock, only 3 left!

0

971B

Briggs & Stratton 691693

SCREW

Note: (Air Cleaner Base to Carburetor) (High Mount)

$3.99

$

In Stock, only 2 left!

0

971

Briggs & Stratton 690370

Screw

Note: (Air Cleaner Base to Carburetor)

$3.99

$

In Stock, Qty 7

0
