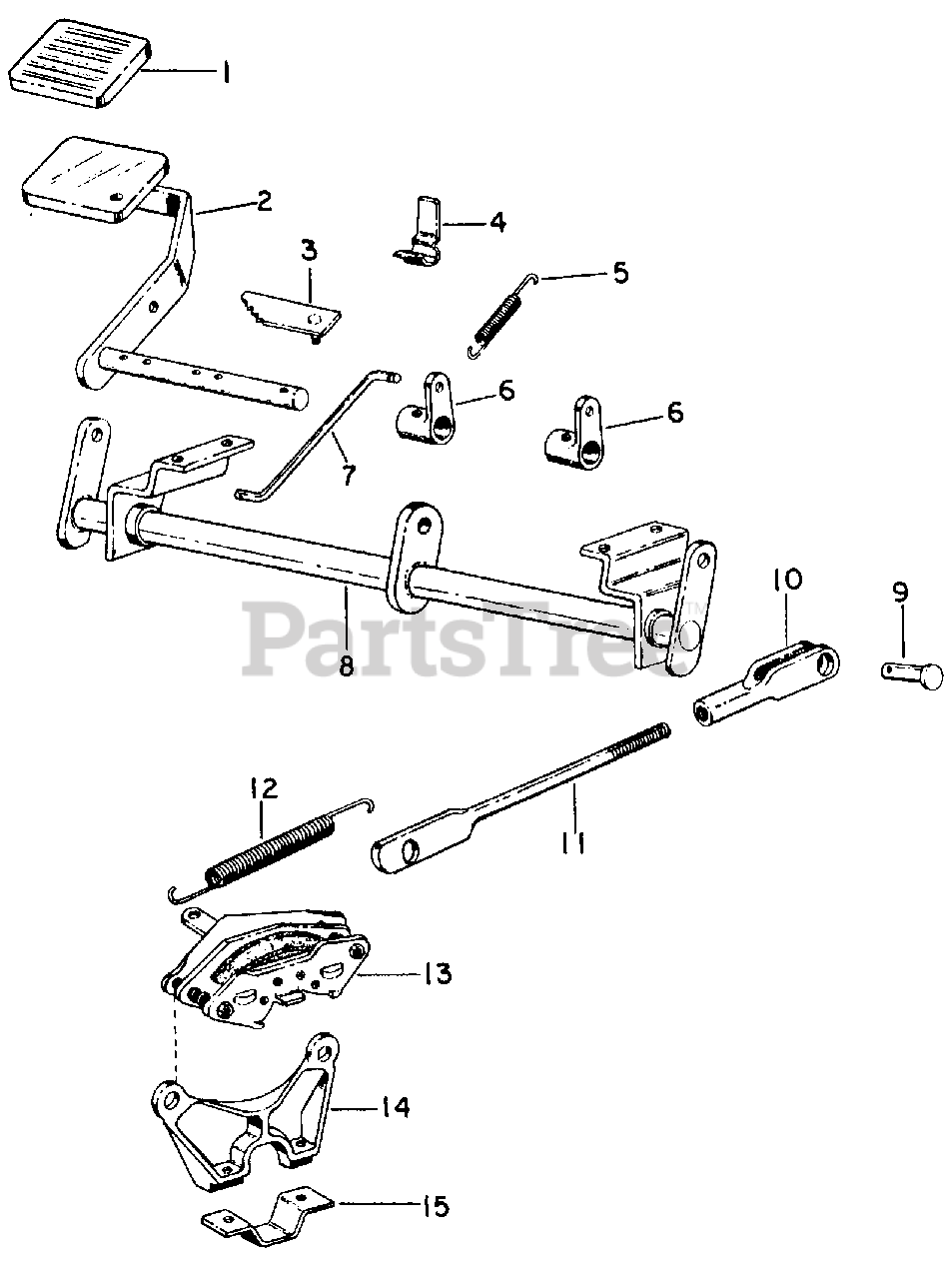

1282 (146-680-100) - Cub Cadet Garden Tractor Brakes & Connections-SN 720000 & Up Parts Diagram

Garden Tractor

Brakes & Connections-SN 720000 & Up Parts Diagram

  • Title
1

Cub Cadet 724-3000

Pad, Pedal
(Superseded to 924-3000)

$18.99

$

In Stock, Qty 9

0

2

Cub Cadet 703-0845A

Pedal Assy, Brake

$

$

Currently unavailable

3

Ratchet, Brake Lock

Note: (Order Kit 759-3127)

$

$

Not available

4

Cub Cadet 732-3039A

Spring, Switch Operating

$

$

Not available

Cub Cadet 715-3000

Pin, 1/4 X 1-3/8 Hvy Cld Spr

$4.99

$

In Stock, Qty 20+

0

Cub Cadet 726-3000

Nut, Spring

$

$

Not available

5

Cub Cadet 732-3010

Spring, Return
(Superseded to 932-3010)

$

$

Not available

6

Cub Cadet 719-3000

Lever, Brake Rod

Note: (Serial No. 720447 and Below)

Variations

Cub Cadet 719-3000-0498

BRAKE ROD LEVER - OLD CUB YELLOW (0498)

$

$

Not available

Cub Cadet 719-3000-0637

BRAKE ROD LEVER - POWDER BLACK (0637)

$

$

Not available

$

$

Cub Cadet 703-0900

Lever, Brake Rod

Note: (Serial No. 720448 and Above)

Variations

Cub Cadet 703-0900-0498

LEVER ASSEMBLY-BRAKE - OLD CUB YELLOW (0498)

$

$

Not available

$

$

7

Cub Cadet 747-3096

Rod, Brake Link

$

$

Not available

Cub Cadet 714-0507

Pin, 3/32 X 3/4 Pln Cot

$4.49

$

In Stock, only 2 left!

0

Cub Cadet 736-0140

Washer, .406 X .812 X .051

$6.99

$

In Stock, Qty 9

0

8

Cub Cadet 703-0825

Shaft Assy, Brake

Note: (Serial No. 720447 and Below)

$

$

Not available

Cub Cadet 703-0903

Shaft Assy, Brake

Note: (Serial No. 720448 and Above)

$

$

Not available

Cub Cadet 710-0118

Bolt, 5/16 X 3/4 Type 5
(Superseded to 710-3008)

$3.99

$

In Stock, Qty 20+

0

Cub Cadet 736-0119

Washer, 5/16 Lock
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

Cub Cadet 712-0267

Nut, 5/16 Type 5
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

9

Cub Cadet 711-3010

Pin, 3/8 X 1.060 Clevis
(Superseded to 911-3010)

$

$

Not available

~NLA

Washer, .406 X .625 X .054

$

$

Not available

Cub Cadet 714-0507

Pin, 3/32 X 3/4 Pln Cot

$4.49

$

In Stock, only 2 left!

0

10

Cub Cadet 719-3013

Clevis, 3/8-24 X 2-1/2 C-Z Lt Adj

$26.99

$

Usually ships in 3-6 days

0

11

Cub Cadet 711-3130

Rod, Brake

$

$

Not available

12

Cub Cadet 732-3047

Spring, Brake

$

$

Not available

13

Cub Cadet IH-106904-C91

Caliper Assy, Brake

Note: (Serial No. 720000 thru 736124 and 739340 thru 742999)

$

$

Not available

Cub Cadet 761-3003

Caliper Assy, Brake

Note: (Serial No. 736125 thru 739339 and 743000 and Above)

$

$

Not available

14

Cub Cadet 719-3048

Bracket, Brake Mounting

$

$

Not available

15

Cub Cadet 703-0222

Flange, Caliper Mounting

$

$

Not available

Cub Cadet 710-3125

Bolt, 3/8 X 1-1/4 Type 8

$

$

Not available

Cub Cadet 736-3010

Washer, .406 X .812 X .134 Phc Hdn

$4.49

$

In Stock, Qty 20+

0

Cub Cadet 759-3127

Kit, Brake Lock Ratchet Nut Washer, Spring

$

$

Not available
