136-782-000 - MTD Lawn Tractor (1986) Electrical Parts Diagram

Lawn Tractor

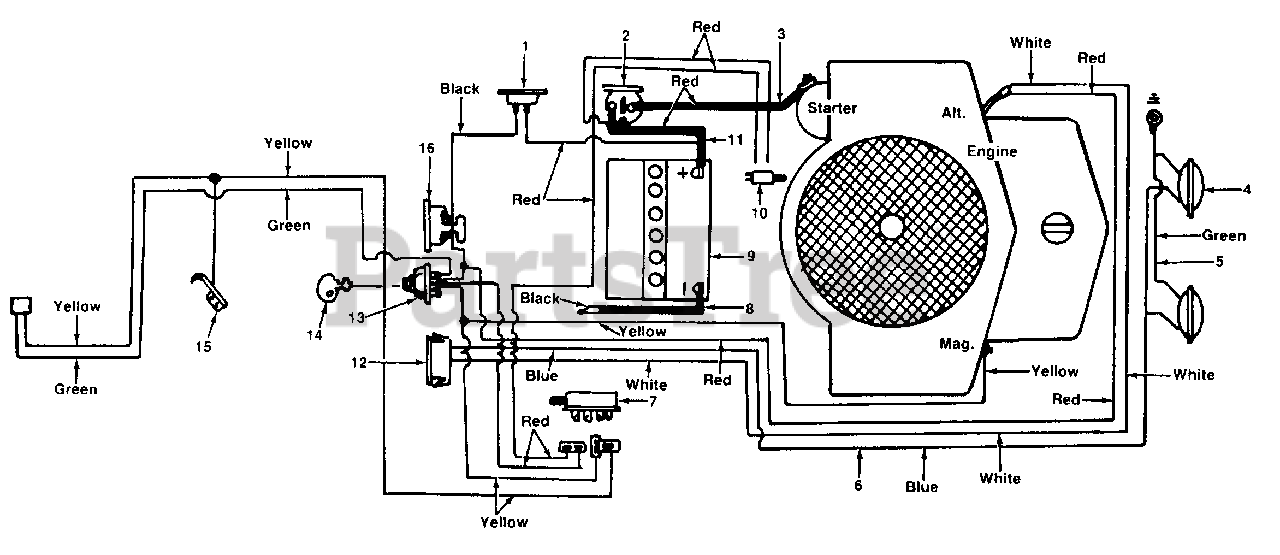

Electrical Parts Diagram

  • Title
1

MTD 725-0459

Circuit Breaker
(Superseded to 753-0685)

$35.99

$

In Stock, only 1 left!

0

2

MTD 725-0771

Solenoid
(Superseded to 925-0771)

$32.99

$

In Stock, Qty 6

0

3

MTD 725-0561

Wire
(Superseded to 629-0705)

$

$

Not available

4

MTD 725-0222

Headlight
(Superseded to 925-0222)

$54.99

$

In Stock, Qty 5

0

5

MTD 725-0916

Ground Wire
(Superseded to 725-0916A)

$

$

Not available

6

MTD 725-1134

Wire Harness
(Superseded to 925-1134A)

$

$

Not available

7

MTD 725-0465

Safety Switch
(Superseded to 925-0465A)

$28.99

$

In Stock, only 3 left!

0

8

MTD 725-0996

6 Ga. Black Wire

$

$

Not available

9

MTD 725-0453

12V Battery

$

$

Not available

10

MTD 725-0268

Safety Switch
(Superseded to 925-0268)

$39.99

$

Usually ships in 3-6 days

0

11

$

$

Currently unavailable

12

MTD 725-0634

Light Switch
(Superseded to 925-0634)

$16.99

$

In Stock, Qty 6

0

13

MTD 725-0267

Ignition Switch
(Superseded to 925-0267B)

$33.99

$

In Stock, Qty 20+

0

14

MTD 725-0201

Ignition Key
(Superseded to 925-0201)

$8.99

$

In Stock, Qty 15

0

15

MTD 725-0759

Spring Switch
(Superseded to 753-0579)

$

$

Not available

16

MTD 725-0925

Ammeter
(Superseded to 925-0925)

$28.99

$

In Stock, only 1 left!

0
