137 e - Husqvarna Chainsaw (2005-03) Piston / Cylinder Parts Diagram

Chainsaw

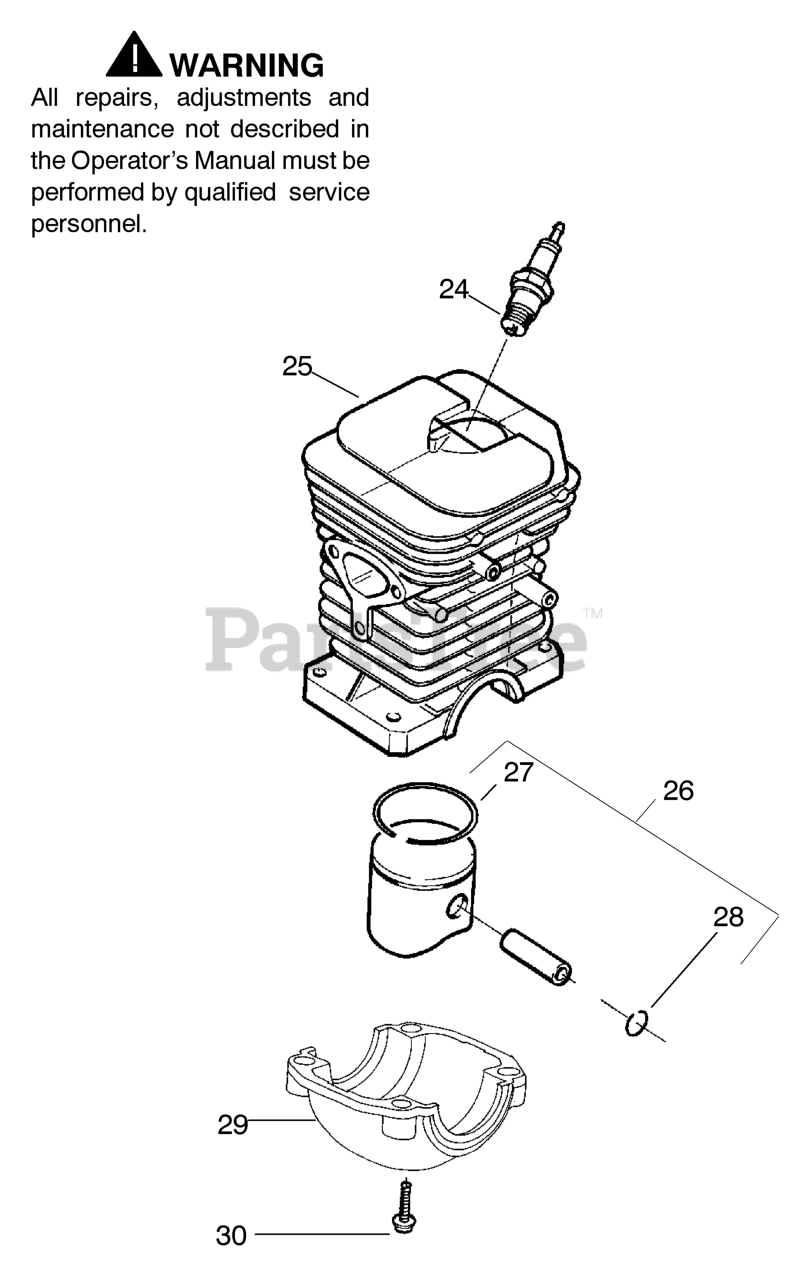

Piston / Cylinder Parts Diagram

  • Title
24

Husqvarna 952030150

Spark Plug (RCJ-7Y)
(Superseded to 503235111)

$3.99

$

In Stock, Qty 20+

0

25

Husqvarna 530069940

CYLINDER ASSY/136

Note: (incl.#29 & #23 see "Crankshaft")

$

$

Not available

26

Husqvarna 530069944

PISTON KIT/136

Note: (Includes pin and 27, 28)

$

$

Not available

27

Husqvarna 530029805

PISTON RING 36

$5.99

$

In Stock, Qty 10

0

28

Husqvarna 530015697

C-CLIP,PSTN PIN 36/41

$3.49

$

In Stock, only 1 left!

0

29

Husqvarna 530049794

CAP-CRANKSHAFT

$

$

Not available

30

Husqvarna 530015897

SCREW-M5-0.8 X 25MM(TAP)

$3.49

$

In Stock, Qty 19

0

Husqvarna 530165144

OPERATOR´S MANUAL

Note: Not Shown

$

$

Not available

Husqvarna 530031135

SCRENCH
(Superseded to 587417201)

Note: Not Shown

$9.49

$

In Stock, Qty 19

0

Husqvarna 530047839

DECAL

Note: Not Shown

$

$

Not available
