1415 (138-241-100) - Cub Cadet Garden Tractor (SN: 126001 - 147087) Crankcase Parts Diagram

Garden Tractor

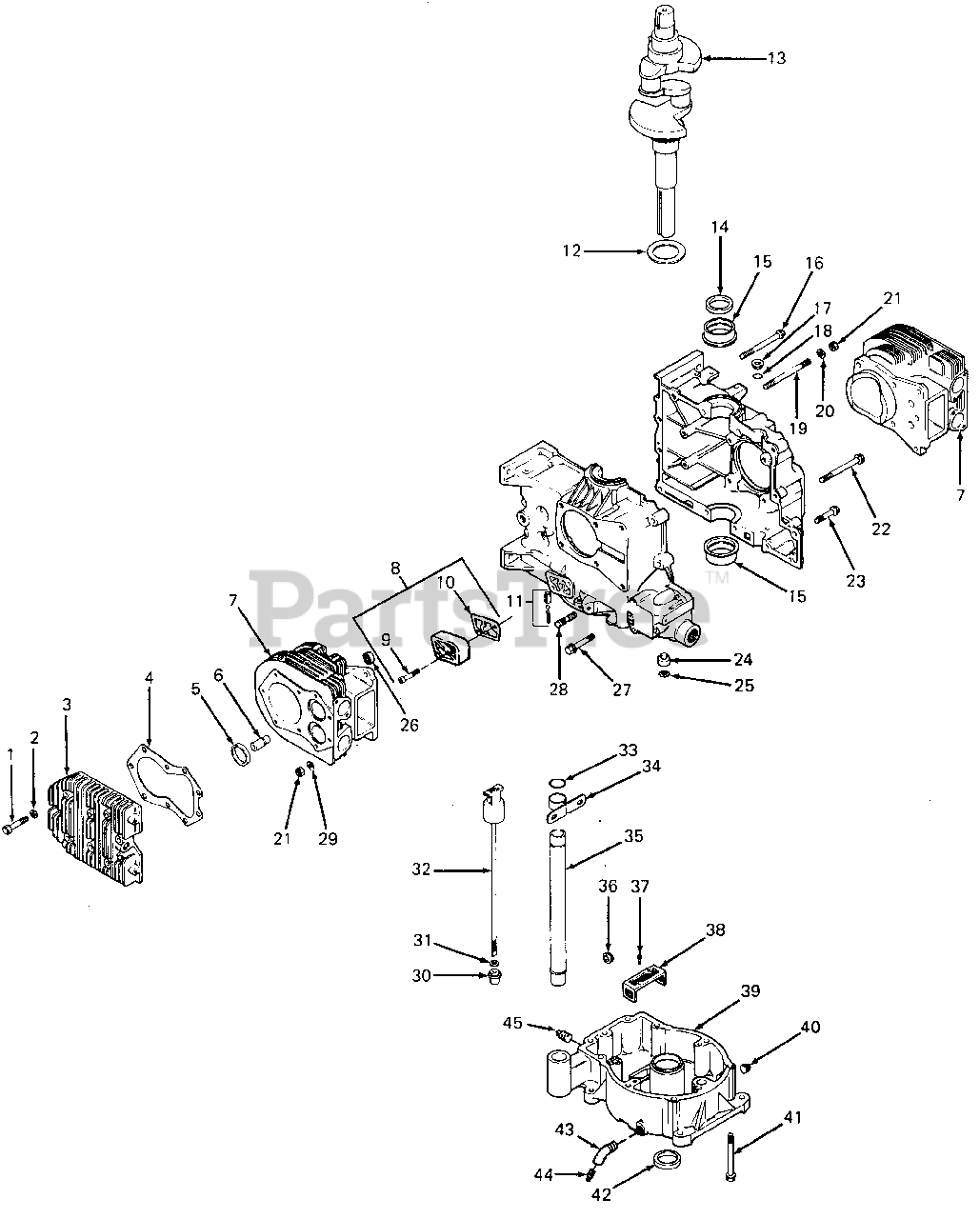

Crankcase Parts Diagram

  • Title

Cub Cadet 752K056509

Crankcase Assy

Note: (14 HP Kohler Engine)

$

$

Currently unavailable

Cub Cadet 710-0624

Bolt, 5/16-24 X 1.50 Lg GR 5

$5.49

$

Usually ships in 3-6 days

0

Cub Cadet 712-3057

Nut, 5/16-24 GR 5
(Superseded to 912-3057)

$6.49

$

In Stock, Qty 13

0

Cub Cadet 736-0119

Washer, Lock, 5/16
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

$

$

Not available

1

Cub Cadet KH-41-086-02

Screw, Hex Hd, 5/16-18 X 1-1/2

$

$

Not available

2

Cub Cadet KH-020534

Washer, Plain, 5/16

$

$

Currently unavailable

3

Cub Cadet KH-52-015-10

Head, Cylinder

$

$

Not available

4

Cub Cadet KH-52-041-18

Gasket, Cylinder Head
(Superseded to KH-52-041-20-S)

$37.99

$

In Stock, Qty 8

0

5

Cub Cadet KH-230265

Insert, Valve Seat

$

$

Not available

6

Cub Cadet KH-52-316-06

Valve, Guide
(Superseded to KH-52-316-08)

$

$

Not available

7

Cub Cadet KH-52-565-61

Barrel, Cylinder Assy

Note: [Includes Ref No. 5 (Qty 4), 6 (Qty 4) & 26 (Qty 2)]

$

$

Currently unavailable

8

Cub Cadet KH-52-755-66

Oil Filter Kit, Non-Filter Cover

Note: [Includes Ref No. 9 (Qty 2) & 10]

$

$

Not available

9

Cub Cadet KH-X-55-15

Screw, Hex Socket Hd, 5/16-18 X 1-1/4

$

$

Not available

10

Cub Cadet KH-52-041-16

Gasket, Oil Filter

$

$

Not available

11

Cub Cadet KH-52-755-50

Oil Relief Kit

$

$

Not available

12

Cub Cadet KH-52-468-03

Washer, Thrust, .119/.122

$

$

Not available

Cub Cadet KH-52-468-04

Washer, Thrust, .128/.131

$

$

Not available

Cub Cadet KH-52-468-05

Washer, Thrust, .137/.140

$

$

Not available

13

Cub Cadet KH-52-014-93

Crankshaft, 3-5/32 X 1 in. Tapped PTO

$

$

Not available

14

Cub Cadet KH-52-032-10

Seal, Front Oil
(Superseded to KH-52-032-10-S)

$23.99

$

In Stock, Qty 8

0

15

Cub Cadet KH-52-030-10

Bearing, Sleeve, Std
(Superseded to KH-52-030-10-S)

$120.99

$

Usually ships in 2-5 days

0

Cub Cadet KH-52-030-11

Bearing, Sleeve, .010
(Superseded to KH-52-030-11-S)

$240.99

$

Usually ships in 2-5 days

0

Cub Cadet KH-52-030-12

Bearing, Sleeve, .020

$

$

Not available

16

Cub Cadet KH-25-086-11

Screw, Hex Flange, 5/16-18 X 3-1/2

$

$

Not available

17

Cub Cadet KH-52-139-08

Plug, 3/4 in. O.D.

$

$

Not available

$

$

Not available

19

Cub Cadet KH-X-352-33

Stud, 5/16-18 X 4-1/8

$

$

Not available

20

Cub Cadet KH-41-468-01

Washer, Plain

$

$

Not available

21

Cub Cadet KH-X-82-2

Nut, Hex, 5/16-18

$

$

Not available

22

Cub Cadet KH-25-086-13

Screw, Hex Flange, 3/8-16 X 3-5/8

$

$

Not available

23

Cub Cadet KH-25-086-10

Screw, Hex Flange, 5/16-18 X 1-1/2

$

$

Not available

24

Cub Cadet KH-52-078-05

Shaft, Governor

$

$

Not available

25

Cub Cadet KH-X-269-43

Ring, Retaining

$

$

Not available

26

Cub Cadet KH-52-158-04

Bushing, Locating

$

$

Not available

27

Cub Cadet KH-25-086-12

Screw, Hex Flange, 5/16-18 X 2

$

$

Not available

28

Cub Cadet KH-52-072-12

Stud, Step, 5/16-18 X 3/4, 3/8-16 X 5/8, 2 in. Lg

$

$

Not available

29

Cub Cadet KH-52-468-12

Washer, Flat, 5/16

$

$

Not available

30

Cub Cadet KH-52-032-14

Seal, Rubber
(Superseded to KH-25-032-13-S)

$3.49

$

Usually ships in 2-5 days

0

31

Cub Cadet KH-X-25-44

Washer, Plain, 5/16

$

$

Not available

32

Cub Cadet KH-52-038-08

Dipstick, 13-1/2 in. Blade
(Superseded to KH-52-038-14)

$

$

Not available

$

$

Not available

34

Cub Cadet KH-52-126-11

Bracket, Oil Tube Support

$

$

Not available

35

Cub Cadet KH-52-123-20

Tube, Oil Fill, 11-7/8

$

$

Not available

36

Cub Cadet KH-47-139-01

Plug, Hex Ctsk, 3/4 NPTF

$

$

Not available

37

Cub Cadet KH-X-67-64

Screw, Hex Wash Hd, 10-32 X 7/16

$

$

Not available

38

Cub Cadet KH-52-050-03

Filter, Oil Pickup

$

$

Not available

39

Cub Cadet KH-52-199-01

Pan, Oil
(Superseded to KH-52-199-03)

$

$

Not available

40

Cub Cadet KH-X-75-10

Plug, Sq Solid Hd, 3/8 NPTF
(Superseded to KH-25-139-57-S)

$2.49

$

In Stock, Qty 19

0

41

Cub Cadet KH-52-086-12

Screw, Hex Wash Hd, 5/16-18 X 3-1/4

$

$

Not available

42

Cub Cadet KH-52-032-10

Seal, Rear Oil
(Superseded to KH-52-032-10-S)

$23.99

$

In Stock, Qty 8

0

43

Cub Cadet 751-3067

Pipe, Oil Drain

$

$

Not available

44

Cub Cadet 751-3001

Plug, Pipe, H-Hd Auto, 1/4-18 ZNP

$

$

Not available

45

Cub Cadet KH-X-75-38

Plug, Hex Ctsk, 1/4 NPTF

$

$

Not available

Cub Cadet KH-52-755-94

Gasket Set
(Superseded to KH-25-755-37-S)

$225.99

$

Usually ships in 2-5 days

0
