1692173 - Simplicity 30" Mulching Mower Deck 30"/30M" Drive and Arbor Group Parts Diagram

30" Mulching Mower Deck

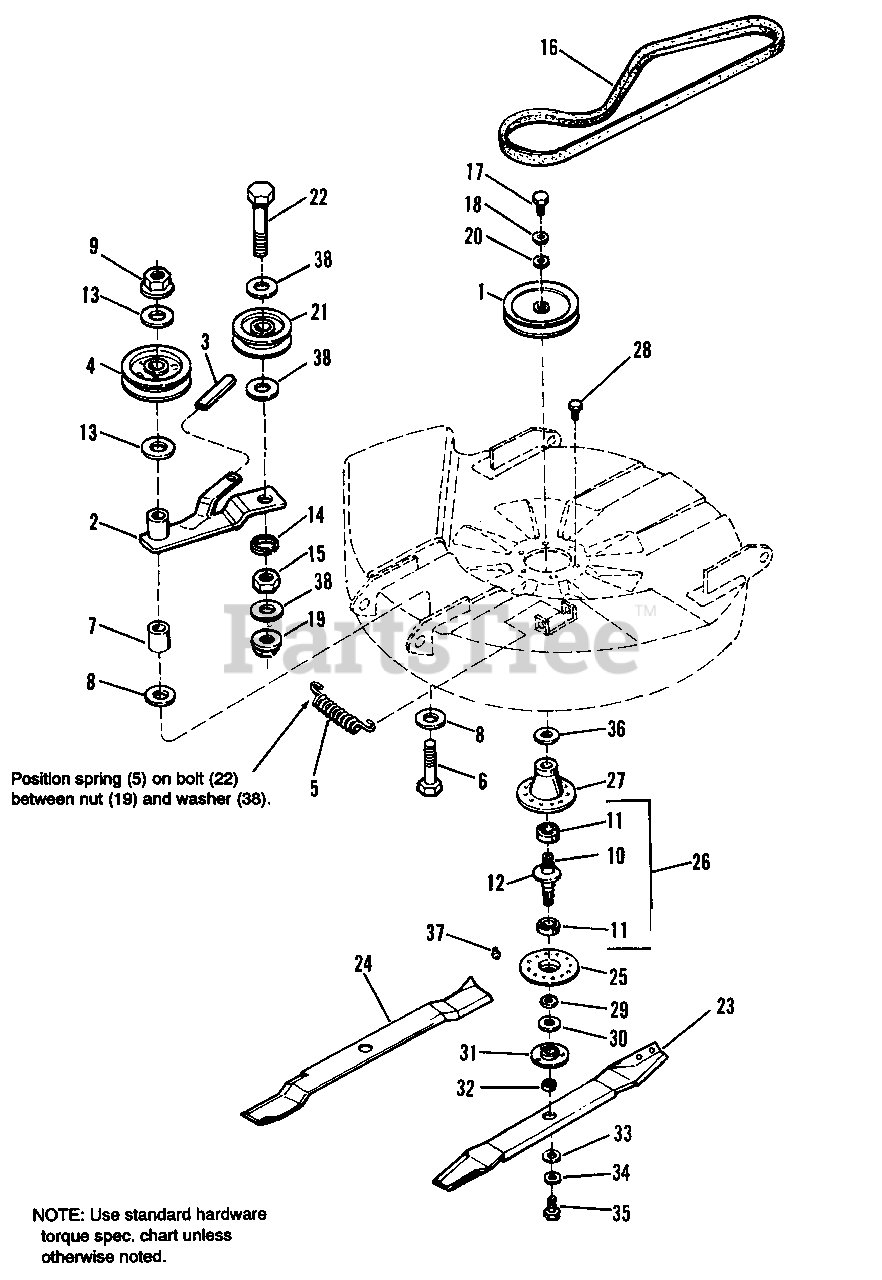

30"/30M" Drive and Arbor Group Parts Diagram

  • Title
1

Simplicity 1707270ASM

PULLEY ASSY., 7-55/64" Dia.

$85.99

$

Usually ships in 2-12 days

0

2

Simplicity 1708562SM

LEVER ASSY.

$47.99

$

Usually ships in 2-12 days

0

3

Simplicity 1665835

GRIP, Lever
(Superseded to 1665835YP)

$7.49

$

Usually ships in 2-12 days

0

4

Simplicity 1707435SM

PULLEY ASSY., Idler, 6" Dia.

$90.99

$

Usually ships in 2-12 days

0

$9.49

$

In Stock, Qty 20+

0

6

Simplicity 1923903SM

CAPSCREW, Hex, 3/8-16 x 3

$4.49

$

In Stock, only 1 left!

0

$13.99

$

In Stock, only 4 left!

0

8

Simplicity 1924356SM

WASHER, Flat, 3/8 x 1-1/2 x 1/8
(Superseded to 703591)

$5.49

$

In Stock, Qty 14

0

9

Simplicity 1928352SM

NUT, Hex, Whizlock, 3/8-16
(Superseded to 703793)

$4.49

$

In Stock, Qty 12

0

10

Simplicity 1685245SM

SHAFT, Arbor (Incl. Ref. No. 32)

$74.99

$

In Stock, only 4 left!

0

$11.99

$

In Stock, Qty 20+

0

12

Simplicity 1707335SM

GASKET, Foam

$5.99

$

In Stock, Qty 20+

0

13

Simplicity 1924940SM

WASHER, Plain, 3/8
(Superseded to 703878)

$3.99

$

In Stock, Qty 20+

0

14

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

15

Simplicity 1916950SM

NUT, Hex, 3/8
(Superseded to 703577)

$4.49

$

In Stock, Qty 15

0

16

Simplicity 1719746SM

V-BELT
(Superseded to 1726471SM)

$45.99

$

In Stock, Qty 11

0

17

Simplicity 1923451SM

CAPSCREW, Hex Hd., 7/16-14 x 1-1/2, Gr. 8

$3.49

$

Usually ships in 2-12 days

0

18

Simplicity 1918199SM

LOCKWASHER, 7/16
(Superseded to 704007)

$4.49

$

In Stock, Qty 13

0

19

Simplicity 1928731SM

NUT, Hex, Top Lock, 3/8-16

$4.99

$

In Stock, only 1 left!

0

20

Simplicity 1933263SM

WASHER
(Superseded to 703990)

$6.99

$

In Stock, only 4 left!

0

21

Simplicity 1704926SM

IDLER, Backside

$38.99

$

In Stock, only 4 left!

0

22

Simplicity 1923701SM

CAPSCREW, Hex Hd., 3/8-16 x 2
(Superseded to 703589)

$4.49

$

In Stock, Qty 14

0

23

Simplicity 1664019ASM

BLADE, Mower (30")

$33.99

$

In Stock, Qty 5

0

24

Simplicity 1706290ASM

BLADE, Mower, Mulcher (30")

$39.99

$

Usually ships in 2-12 days

0

25

Simplicity 1703273ASM

HOUSING ASSY., Arbor, Bottom (Incl. Ref. No. 37)

$38.99

$

In Stock, Qty 10

0

26

Simplicity 1685251SM

SHAFT & BEARING ASSY. (Incl. Ref. Nos.10 & 11)

$99.99

$

In Stock, Qty 20+

0

27

Simplicity 1655729ASM

HOUSING ASSY., Arbor, Top

$14.99

$

In Stock, Qty 16

0

28

Simplicity 1664847SM

SCREW, Taptite, 5/16-18 x 3/4
(Superseded to 703228)

$4.49

$

In Stock, Qty 20+

0

29

Simplicity 1700230SM

WASHER, Shim

$4.99

$

In Stock, Qty 18

0

30

Simplicity 1700229SM

SHIELD, Grass, Bottom

$10.99

$

In Stock, Qty 20+

0

31

Simplicity 1655777SM

ADAPTOR, Blade

$25.99

$

In Stock, Qty 20+

0

32

Simplicity 1672132SM

COLLAR, Mower Arbor

$12.99

$

In Stock, Qty 18

0

33

Simplicity 1656927SM

WASHER, Spline

$8.99

$

In Stock, Qty 20+

0

34

Simplicity 1656916SM

WASHER, Spring

$7.49

$

In Stock, Qty 20+

0

35

Simplicity 2823471SM

CAPSCREW, Hex Hd., 7/16-14 x 1, Gr. 8
(Superseded to 703579)

$4.49

$

In Stock, Qty 20+

0

36

Simplicity 1657969SM

SHIELD, Bearing Upper, Arbor

$7.49

$

In Stock, Qty 20+

0

37

Simplicity 1704314SM

GREASE FITTING
(Superseded to 703907)

$4.99

$

In Stock, Qty 20+

0

38

Simplicity 1922755SM

WASHER, Flat, 13/32 x 1 x 1/8
(Superseded to 704128)

$4.99

$

In Stock, Qty 10

0
