1710 (145-682-399) - Cub Cadet Garden Tractor Seat & Support Parts Diagram

Garden Tractor

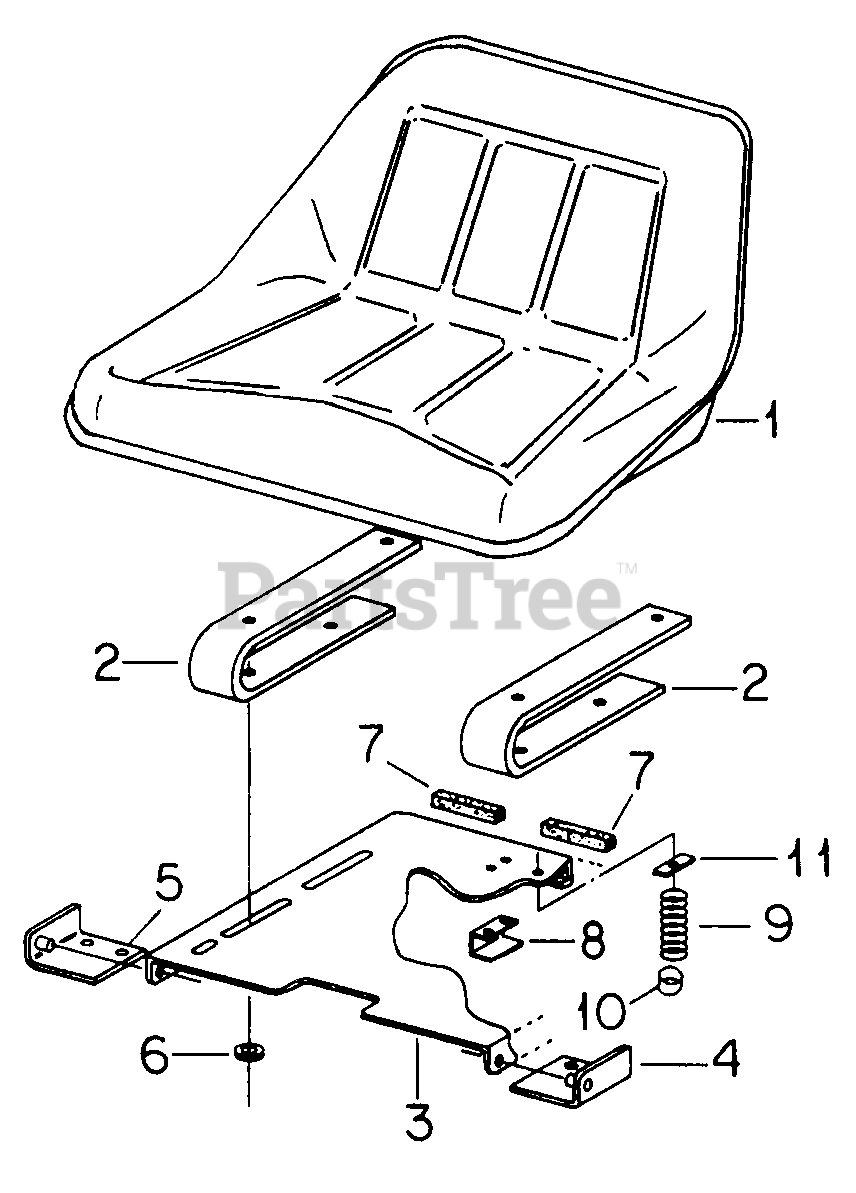

Seat & Support Parts Diagram

  • Title
1

Cub Cadet 759-3148

Seat Assy

$

$

Not available

2

Cub Cadet 703-0068

Spring, Seat

$

$

Not available

Cub Cadet 710-0118

Bolt, 5/16 X 3/4 Type 5
(Superseded to 710-3008)

$3.99

$

In Stock, Qty 20+

0

3

Cover

Note: (Order Package 759-3065)

$

$

Not available

Cub Cadet 710-0376

Bolt, 5/16 X 1 Type 5

$3.99

$

In Stock, Qty 20+

0

Cub Cadet 736-3008

Washer, .344 X .750 X .105
(Superseded to 936-3008)

$6.49

$

In Stock, only 1 left!

0

Cub Cadet 712-0267

Nut, 5/16 Type 5
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

4

Cub Cadet 703-0070

Bracket Assy, Pivot, LH

Variations

Cub Cadet 703-0070-0498

PIVOT BRACKET ASSEMBLY - OLD CUB YELLOW (0498)

$

$

Not available

$

$

Cub Cadet 710-3000

Bolt, 3/8 X 3/4 Type 5
(Superseded to 710-0216)

$3.99

$

In Stock, Qty 18

0

Cub Cadet 736-0169

Washer, 3/8 Lock

$3.49

$

In Stock, Qty 20+

0

5

Cub Cadet 703-0072

Bracket Assy, Pivot, RH

Variations

Cub Cadet 703-0072-0498

PIVOT BRACKET ASSEMBLY(CUB YELLOW) - OLD CUB YELLOW (0498)

$

$

Not available

$

$

Cub Cadet 710-3000

Bolt, 3/8 X 3/4 Type 5
(Superseded to 710-0216)

$3.99

$

In Stock, Qty 18

0

Cub Cadet 736-0169

Washer, 3/8 Lock

$3.49

$

In Stock, Qty 20+

0

6

Cub Cadet 736-3070

Washer, 11/32 X 1-1/2 X 11 Ga

$

$

Not available

7

Cub Cadet 735-3005

Bumper, Seat Support Adhesive, Loctite #495

$

$

Currently unavailable

8

Cub Cadet 703-0074

Channel, Switch Actuator

$

$

Not available

Cub Cadet 710-0473

Screw, No. 10 X 1/2 P/Hdcr Tap

$3.99

$

In Stock, Qty 7

0

9

Cub Cadet 732-3004

Spring, Seat Switch

$

$

Not available

10

Cub Cadet 720-3001

Cap, Spring

$

$

Not available

Cub Cadet 710-0473

Screw, No. 10 X 1/2 P/Hdcr Tap

$3.99

$

In Stock, Qty 7

0

11

Cub Cadet 726-3004

Nut, Spring

$

$

Not available

Cub Cadet 759-3065

Package, Cover & Product Graphics

Note: (Replaces Cover IH-135600-C92)

$

$

Not available

$

$

Currently unavailable

Cub Cadet 779-3229

Product Graphic, Fuel Warning

$

$

Not available

Cub Cadet 779-3296

Product Graphic, Booster Battery

$7.49

$

Usually ships in 3-6 days

0

Cub Cadet 703-0069

Cover, Battery Box

Variations

Cub Cadet 703-0069-0498

BATTERY COVER BOX - OLD CUB YELLOW (0498)

$

$

Not available

$

$
