1720 (138-271-100) - Cub Cadet Garden Tractor (SN: 126001 - 147087) Pedestal, Engine Controls & Instrument Panel Parts Diagram

Garden Tractor

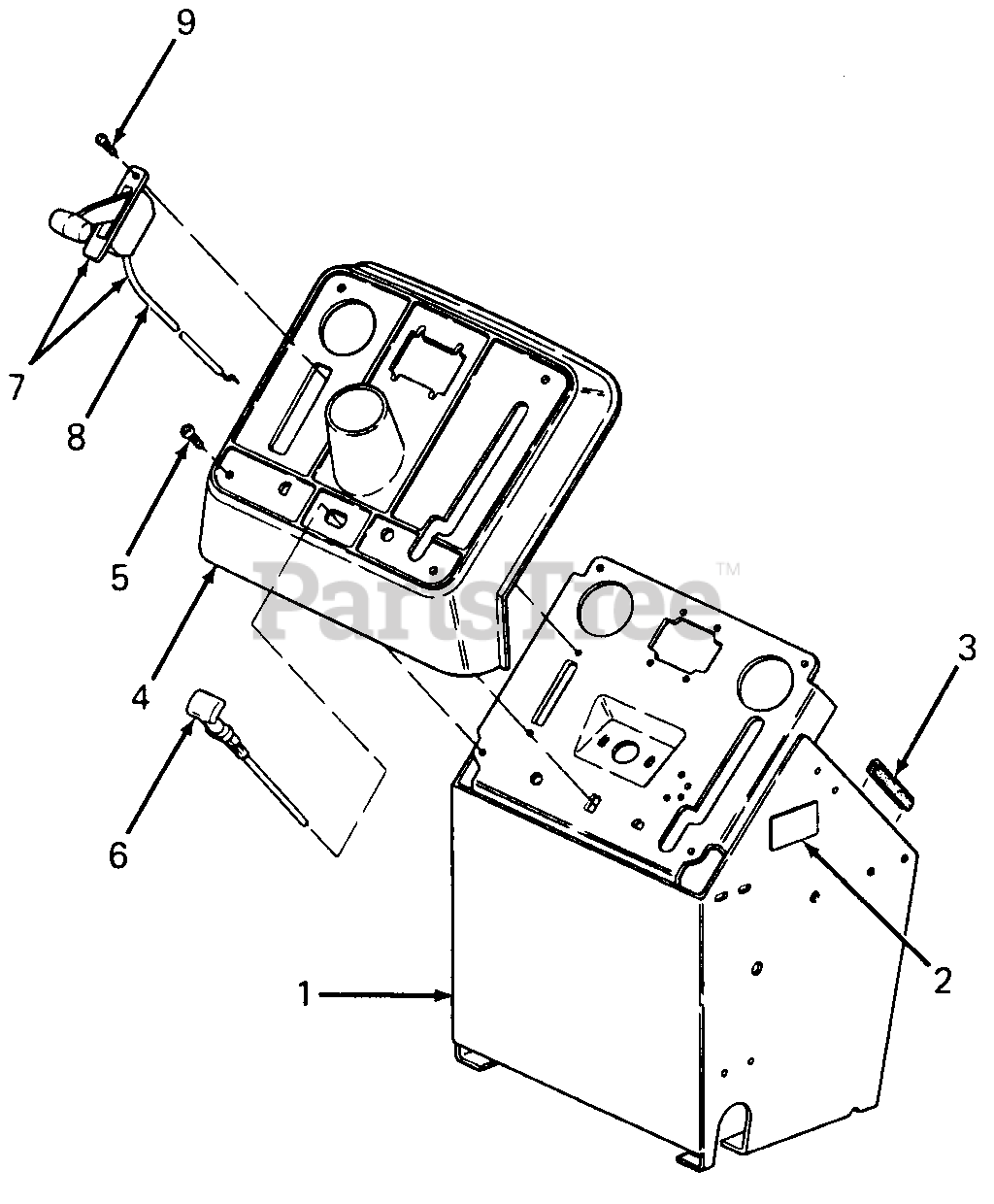

Pedestal, Engine Controls & Instrument Panel Parts Diagram

  • Title
1

$

$

Not available

Cub Cadet 710-0514

Screw, Hex Cap, 3/8-16 X 1.0 Lg GR5

$3.99

$

In Stock, Qty 20+

0

Cub Cadet 710-3005

Screw, Hex Cap, 3/8-16 X 1.25 Lg GR5

$3.99

$

In Stock, Qty 20+

0

Cub Cadet 726-3028

Retainer, Push-on Bolt, 3/8 ID
(Superseded to 926-3028)

$

$

Not available

Cub Cadet 736-0169

Washer, Lock, 3/8

$3.49

$

In Stock, Qty 20+

0

Cub Cadet 736-0206

Washer, Flat, .378 ID X 1.00 OD X .125 Thk
(Superseded to 936-0206)

$4.49

$

In Stock, Qty 13

0

Cub Cadet 712-3017

Nut, Hex, 3/8-16 GR5

$3.99

$

In Stock, Qty 20+

0

Cub Cadet 712-3005

Nut, Hex Flange Lock, 3/8-16 GR5

$6.49

$

Usually ships in 3-6 days

0

2

Cub Cadet 779-3296

Label, Booster Battery

$7.49

$

Usually ships in 3-6 days

0

3

Cub Cadet 703-1368

Trim Strip, 4.0 Lg

$

$

Not available

4

Cub Cadet 731-3076

Panel, Dash

$

$

Not available

5

Cub Cadet 710-3009

Screw, Pan Hd Cutting, #10-24 X .75 Lg

$6.99

$

Usually ships in 3-6 days

0

6

Cub Cadet 746-3022

Control, Choke
(Superseded to 946-3022B)

$36.99

$

In Stock, only 4 left!

0

7

Cub Cadet 746-3024

Control Assy, Throttle, Complete

Note: (Includes Ref No. 8 & 9)

$86.99

$

In Stock, only 2 left!

0

8

Cub Cadet 746-3023

Wire, Throttle Control
(Superseded to 946-3023B)

$35.99

$

In Stock, only 3 left!

0

9

Cub Cadet 710-0779

Screw, Truss Mach AB Tapp, #10 X .50 Lg
(Superseded to 710-0779A)

$4.49

$

In Stock, Qty 12

0
