190-806-000 - MTD Mower Deck Assembly Only (1989) 46" Mowing Deck Parts Diagram

Mower Deck Assembly Only

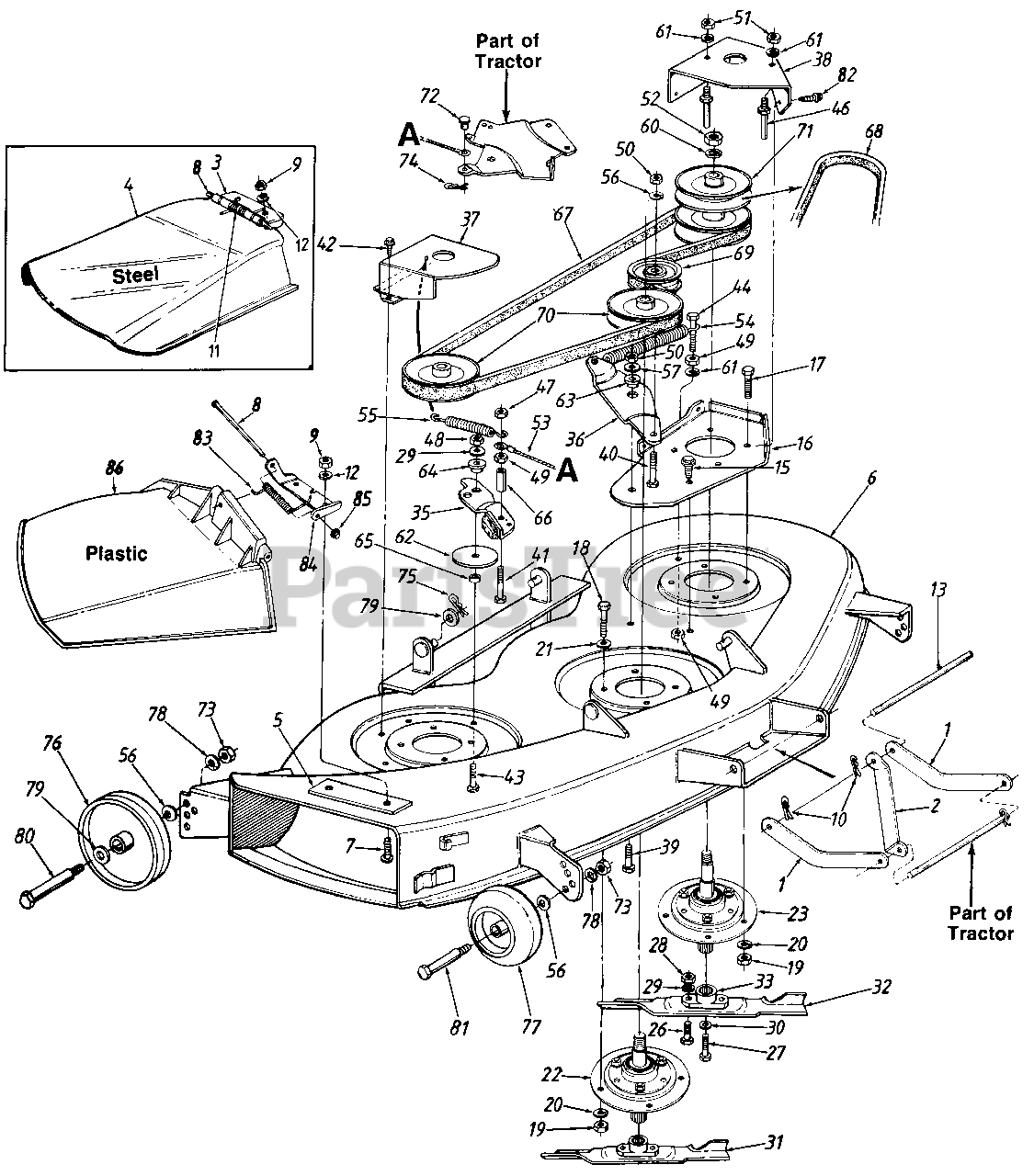

46" Mowing Deck Parts Diagram

  • Title
1

MTD 13866

Deck Stabilizer

Variations

MTD 13866-0637

No Longer Available STABILIZER - POWDER BLACK (0637)

$

$

Not available

$

$

2

MTD 13867

Diagonal Brace

Variations

MTD 13867-0637

No Longer Available BRACE-DIAG - POWDER BLACK (0637)

$

$

Not available

$

$

3

MTD 16521

Chute Bracket (Steel)

$

$

Not available

4

MTD 16566

Deck Chute (Steel)
(Superseded to 753-0567)

$127.99

$

Usually ships in 3-6 days

0

5

MTD 16757

Chute Mtg. Plate

$

$

Not available

6

MTD 17218C

46" Deck Ass'y.
(Superseded to 983-0118A-0637)

$

$

Not available

MTD 17212

46" Deck Ass'y. Comp.

$

$

Not available

7

MTD 710-0255

Truss Mach. Scr. 1/4-20 x .75"
(Superseded to 710-0924)

$4.49

$

In Stock, Qty 20+

0

8

MTD 711-0792

Hinge Pin
(Superseded to 911-0792)

$4.49

$

In Stock, Qty 5

0

9

MTD 712-0298

Hex Jam Nut 1/4-20 Thd.
(Superseded to 912-0298)

$5.99

$

In Stock, only 1 left!

0

10

MTD 714-0149B

Int. Cotter Pin

$3.99

$

In Stock, Qty 20+

0

11

MTD 732-0542

Torsion Spring
(Superseded to 932-0542)

$

$

Not available

12

MTD 736-0270

Bell-Wash. 1/4" I.D.

$3.99

$

In Stock, Qty 20+

0

13

MTD 738-0392

Deck Connecting Rod

$32.99

$

Usually ships in 3-6 days

0

15

MTD 710-0604

Hex TT-Tap Scr. 5/16-18 x .62"
(Superseded to 710-0604A)

$3.99

$

In Stock, Qty 20+

0

16

MTD 17261

Idler Mtg. Brkt.

Variations

MTD 17261-0637

No Longer Available BRACKET-ID - POWDER BLACK (0637)

$

$

Not available

$

$

17

MTD 710-0888

Hex Bolt 5/16-24 x 1" Lg.

Note: (Spec.)

$3.99

$

In Stock, Qty 13

0

18

MTD 710-0157

Hex Bolt 5/16-24 x .75" Lg.

$3.99

$

In Stock, Qty 19

0

19

MTD 712-0123

Hex Nut 5/16-24 Thd.
(Superseded to 912-3057)

$6.49

$

In Stock, Qty 13

0

20

MTD 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

21

MTD 736-0242

Bell-Wash. 5/16" I.D.

$3.99

$

In Stock, Qty 20+

0

22

MTD 717-0912

Spindle Ass'y. (R.H. & Center)
(Superseded to 917-0912)

$

$

Not available

23

MTD 717-0913

Spindle Ass'y. (L.H.)
(Superseded to 917-0913)

$

$

Not available

26

MTD 710-0888

Hex Bolt 5/16-24 x 1.0" Lg.

Note: (Spec.)

$3.99

$

In Stock, Qty 13

0

27

MTD 710-0877

Hex Cl-Bolt 3/8-24 x .88" Lg.
(Superseded to 710-0696)

$6.49

$

In Stock, only 2 left!

0

28

MTD 712-0123

Hex Nut 5/16-24 Thd.
(Superseded to 912-3057)

$6.49

$

In Stock, Qty 13

0

29

MTD 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

30

MTD 736-0217

L-Wash. 3/8" I.D.-H.D.

$3.99

$

In Stock, Qty 13

0

31

MTD 742-0486

High Lift Blade 14.88" Lg.
(Superseded to 942-0486)

$29.99

$

In Stock, only 1 left!

0

32

MTD 742-0487

High Lift Blade 16.28" Lg.

$

$

Not available

33

MTD 748-0300

Blade Adapter

$12.99

$

In Stock, Qty 20+

0

35

MTD 17116

Deck Brake Brkt. Ass'y.
(Superseded to 97116)

$48.99

$

In Stock, only 3 left!

0

36

MTD 17213

Idler Bracket
(Superseded to 17213A-0637)

$18.99

$

Usually ships in 3-6 days

0

37

MTD 17258

Belt Cover Brkt.-R.H.
(Superseded to 17258E)

Variations

MTD 17258-0637

Deck Belt Cover, 46" Black - POWDER BLACK (0637)

$50.99

$

In Stock, only 4 left!

0

MTD 17258-0648

Deck Belt Cover, 46" Black - TECH GRAY (0648)

$50.99

$

In Stock, only 4 left!

0

MTD 17258-0665

COVER:BELT:DECK 46 - YARDMAN GREEN (0665)

$50.99

$

In Stock, only 4 left!

0

$44.99

$

Usually ships in 3-6 days

0

38

MTD 17260

Belt Keeper Bracket

Variations

MTD 17260-0637

Belt Keeper Bracket - POWDER BLACK (0637)

$

$

Not available

$

$

39

MTD 710-0152

Hex Bolt 3/8-24 x 1.0" Lg.
(Superseded to 710-1039)

$4.49

$

In Stock, Qty 13

0

40

MTD 710-0459

Hex Bolt 3/8-24 x 1.5" Lg.
(Superseded to 710-0459A)

$6.99

$

In Stock, Qty 12

0

41

MTD 710-0559

Hex Bolt 1/4-28 x 1.75" Lg.

$

$

Not available

42

MTD 710-0599

Hex Wash. Hd. Tap-Scr. 1/4-20 x .5" Lg.

$3.99

$

In Stock, Qty 20+

0

43

MTD 710-0672

Hex Bolt 5/16-24 x 1.25" Lg. (Grade 5)

$4.49

$

In Stock, Qty 20+

0

44

MTD 710-0698

Hex Bolt 1/4-28 x 1.5" Lg.

$

$

Not available

46

MTD 711-0747

Belt Guard Pin 1/4" Dia.

$9.99

$

Usually ships in 3-6 days

0

47

MTD 712-0117

Hex Cent. L-Nut 1/4-28 Thd.
(Superseded to 912-0117)

$2.49

$

In Stock, only 2 left!

0

48

MTD 712-0123

Hex Nut 5/16-24 Thd.
(Superseded to 912-3057)

$6.49

$

In Stock, Qty 13

0

49

MTD 712-0138

Hex Nut 1/4-28 Thd.

$6.49

$

Usually ships in 3-6 days

0

50

MTD 712-0241

Hex Nut 3/8-24 Thd.

$4.49

$

In Stock, Qty 20+

0

51

MTD 712-0287

Hex Nut 1/4-20 Thd.
(Superseded to 912-0287)

$4.49

$

In Stock, only 3 left!

0

52

MTD 712-0318

Hex Jam Nut 5/8-18 Thd.

$3.49

$

In Stock, Qty 13

0

53

MTD 727-0426

Brake Cable Ass'y.

$

$

Not available

54

MTD 732-0594

Extension Spring 6.17" Lg.
(Superseded to 932-0594A)

$13.99

$

In Stock, Qty 20+

0

55

MTD 732-0429A

Extension Spring 3.97" Lg.
(Superseded to 932-0429A)

$8.49

$

In Stock, Qty 20+

0

56

MTD 736-0105

Bell-Wash. .38" I.D. x .88" O.D.

$3.99

$

In Stock, Qty 20+

0

57

MTD 736-0331

Bell-Wash. .39" I.D. x 1.13" O.D.

$3.99

$

In Stock, Qty 20+

0

60

MTD 736-0317

Bell-Wash. 5/8" I.D. x 1.25" O.D.

$7.49

$

In Stock, Qty 20+

0

61

MTD 736-0329

L-Wash. 1/4" I.D.
(Superseded to 936-0329)

$4.49

$

In Stock, Qty 14

0

62

MTD 736-0416

Fl-Wash. 5/16" I.D. x 3" O.D.

$

$

Not available

63

MTD 738-0347

Shld. Spacer.625" I.D.
(Superseded to 938-0347)

$9.49

$

In Stock, Qty 18

0

64

MTD 748-0234

Shld. Spacer

$4.49

$

In Stock, Qty 12

0

65

MTD 750-0214

Spacer.34" I.D.

$

$

Not available

66

MTD 750-0470

Spacer.326" I.D.

$6.49

$

Usually ships in 3-6 days

0

67

MTD 754-0349

V-Belt
(Superseded to 954-0349)

$40.99

$

In Stock, Qty 20+

0

68

MTD 754-0350

V-Belt
(Superseded to 954-0350)

$54.99

$

In Stock, Qty 13

0

69

MTD 756-0365

Fl-Idler w/Flanges 3.5" O.D.
(Superseded to 956-0365)

$44.99

$

In Stock, Qty 9

0

70

MTD 756-0519

Pulley 5.0" Dia.

$79.99

$

In Stock, only 3 left!

0

71

MTD 756-0520

Pulley 5.0" Dia.

$

$

Not available

72

MTD 711-0701

Clevis Pin 1/4" Dia. x .53" Lg.
(Superseded to 911-0701)

$6.49

$

In Stock, only 1 left!

0

73

MTD 712-0798

Hex Nut 3/8-16 Thd.

$3.99

$

In Stock, only 2 left!

0

74

MTD 714-0104

Intern. Cotter Pin 5/16" Dia.

$3.99

$

In Stock, Qty 20+

0

75

MTD 714-0145

Intern. Cotter Pin 3/8 Dia.

$4.49

$

In Stock, Qty 20+

0

76

MTD 734-0973

Deck Wheel 5" Dia.

$12.99

$

In Stock, Qty 20+

0

77

MTD 734-3058B

Deck Wheel w/lnsert 5" Dia.
(Superseded to 753-04856A)

$19.99

$

In Stock, Qty 20+

0

78

MTD 736-0169

L-Wash. 3/8" I.D.

$3.49

$

In Stock, Qty 20+

0

79

MTD 736-0192

Fl-Wash..531" I.D.

$3.99

$

In Stock, Qty 10

0

80

MTD 738-0533

Shoulder Bolt .498" Dia. x 1.64" Lg.

$7.49

$

Usually ships in 3-6 days

0

81

MTD 738-3056

Shoulder Bolt
(Superseded to 938-3056)

$8.99

$

In Stock, Qty 20+

0

82

MTD 710-0653

Hex Wash. Hd. Tap-Scr. 1/4-20 x .38" Lg.

$4.49

$

In Stock, Qty 18

0

83

MTD 732-0602

Torsion Spring
(Superseded to 732-0602A)

$11.99

$

In Stock, Qty 6

0

84

MTD 703-1693

Hinge Mtg. Brkt.
(Superseded to 703-1693A)

$21.99

$

In Stock, Qty 6

0

85

MTD 726-0106

Push Nut

$3.99

$

Usually ships in 3-6 days

0

86

MTD 731-1032

Chute Ass'y. Comp. (Plastic)
(Superseded to 631-05229)

$77.99

$

In Stock, Qty 20+

0
