20914 - Toro 48cm Rear Bagging Walk-Behind Mower (SN: 089000001 - 089999999) (1998) Engine Briggs And Stratton Model 12f802-1767-E1 2 Parts Diagram

48cm Rear Bagging Walk-Behind Mower

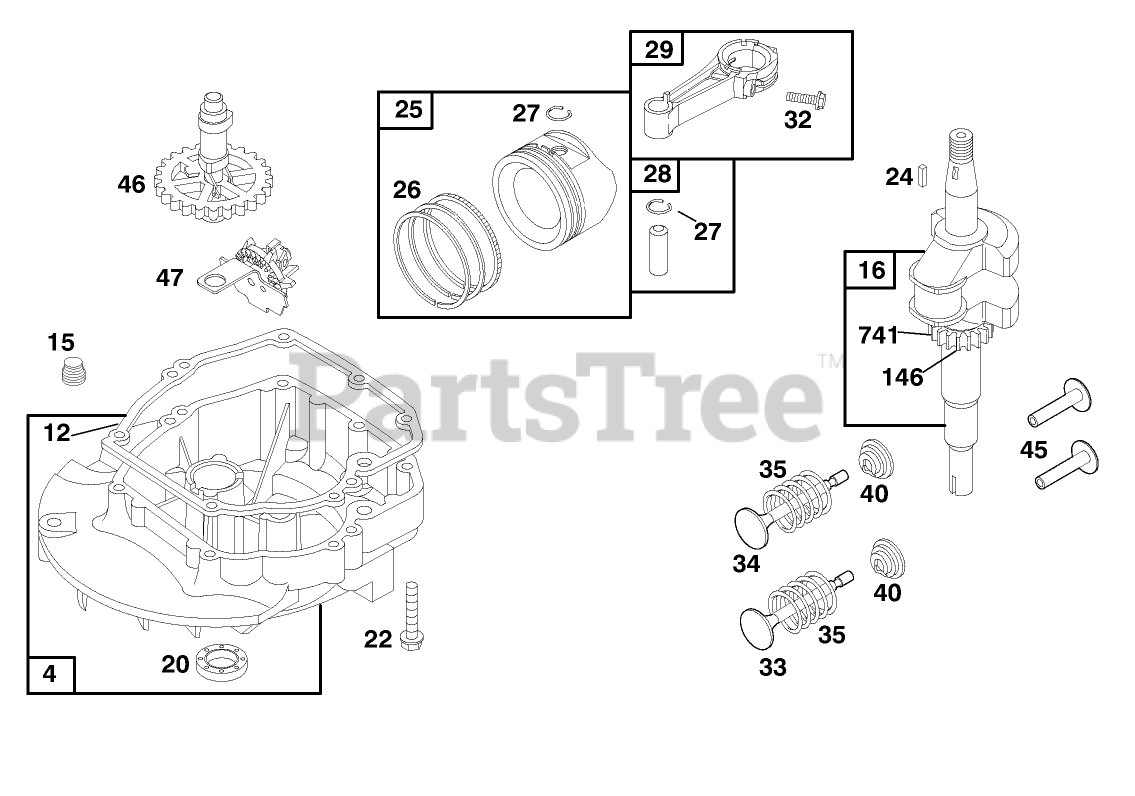

Engine Briggs And Stratton Model 12f802-1767-E1 2 Parts Diagram

  • Title
4

Toro 493279

Sump-Engine

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

12

Toro 272198

Gasket

Note: Included in Gasket Set-Part No. 497316.

$

$

Currently unavailable

12

Toro 272198

Gasket

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

15

Toro 94880

Oil Drain Plug

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

16

Toro 498573

Crankshaft

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

20

Toro 399781

Seal-Oil

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

20

Toro 399781

Seal-Oil

Note: Included in Gasket Set-Part No. 497316.

$

$

Currently unavailable

22

Toro 94220

Screw-Hex. Head

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

24

Toro 222698

Key

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

25

Toro 499429

Piston ASM. (Standard)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

Toro 499430

Piston ASM

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

Toro 499431

Piston ASM. (.020" O.S.)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

Toro 499432

Piston ASM. (.030" O.S.)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

26

Toro 499425

Ring Set (Standard)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

Toro 499426

Ring Set (.010" O.S.)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

Toro 499427

Ring Set (.020in Oversize)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

Toro 499428

Ring Set (.030" O.S.)

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

27

Toro 263190

Lock-Piston Pin

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

28

Toro 499423

Pin-Piston

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

29

Toro 499424

Rod-Connecting

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

32

Toro 94699

Screw-Hex

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

33

Toro 262651

Valve-Exhaust

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

34

Toro 262652

Valve-Intake

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

35

Toro 262224

Spring-Value

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

40

Toro 93312

Gear-Cam

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

45

Toro 262204

Tappet-Valve

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

46

Toro 498275

Camshaft

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

47

Toro 493737

Oil Slinger

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable

146

Toro 94388

Key-Timing
(Superseded to 690979)

Note: Obtain parts from www.briggsandstratton.com

$3.49

$

In Stock, Qty 20+

0

741

Toro 262598

Gear-Timing

Note: Obtain parts from www.briggsandstratton.com

$

$

Currently unavailable
