2100 SP (UT-26501) - Green Machine Walk-Behind Mower Crankshaft And Piston Parts Diagram

Walk-Behind Mower

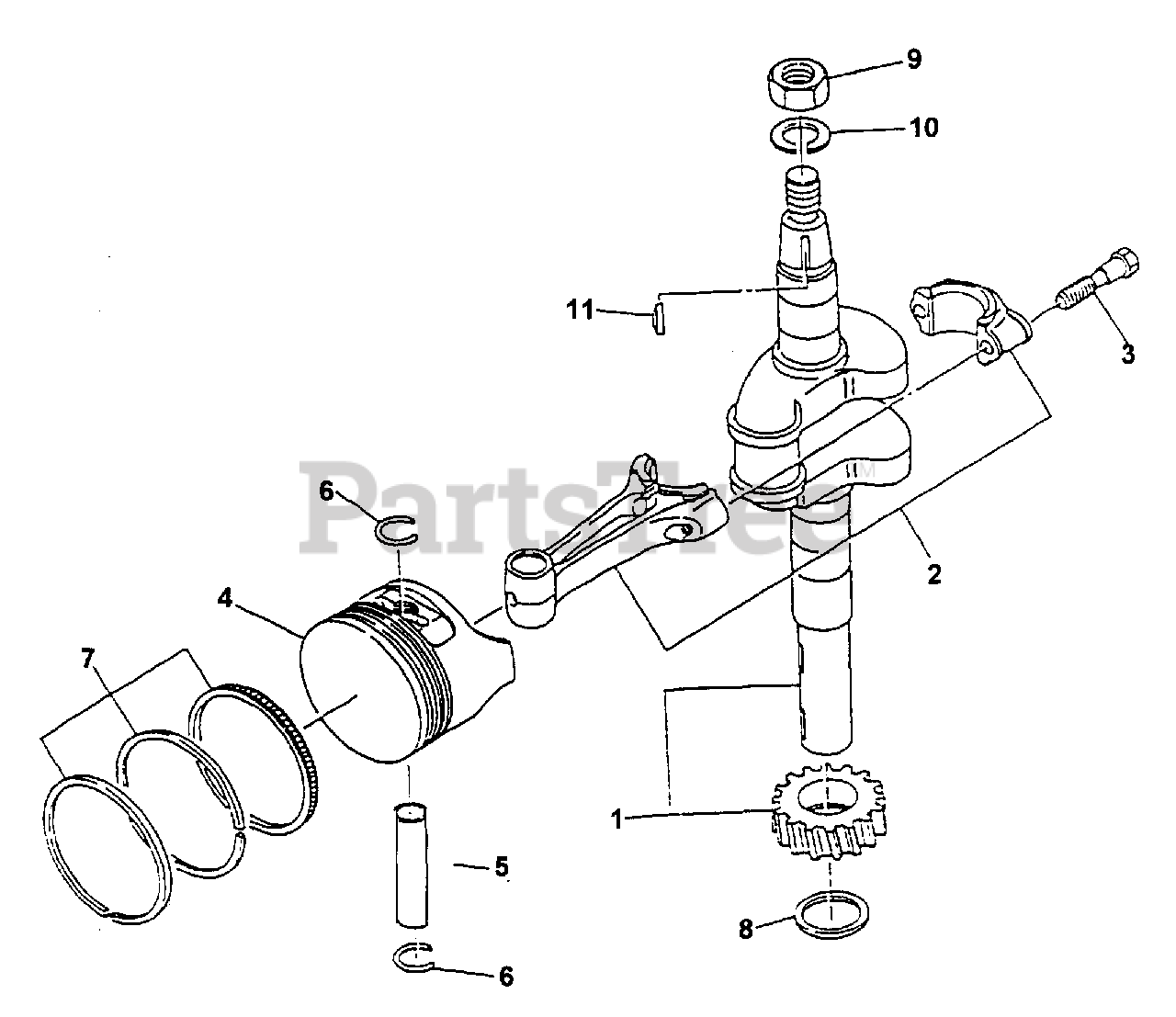

Crankshaft And Piston Parts Diagram

  • Title
1

Homelite 0827101

CRANKSHAFT

$

$

Not available

2

Homelite A0827102

CONNECTING ROD

$

$

Not available

3

Homelite 0827103

BOLT, Conn. Rod

Note: Torque Specs: 148-174 In/Lbs; 17-20 Nm

$

$

Currently unavailable

4

Homelite A0827104

PISTON (Std.)

$

$

Currently unavailable

Homelite A0827107

PISTON (Over 0.25mm)

$

$

Currently unavailable

Homelite A0827109

PISTON (Over 0.50mm)

$

$

Currently unavailable

5

Homelite 0827105

PIN, Piston

$

$

Currently unavailable

$

$

Currently unavailable

7

Homelite 0827106

PISTON RING SET (Std.)

$

$

Not available

Homelite 0827108

PISTON RING SET (Over 0.25mm)

$

$

Not available

Homelite 0827110

PISTON RING SET (Over 0.50mm)

$

$

Currently unavailable

8

$

$

Currently unavailable

9

Homelite 0827114

NUT

Note: Torque Specs: 513-564 In/Lbs; 59-63 Nm

$

$

Currently unavailable

10

Homelite 0827115

WASHER, Spring

$

$

Currently unavailable

11

Homelite 0827116

KEY, Woodruff

$

$

Not available
