22168 - Toro 21" Heavy-Duty Recycler Walk-Behind Mower (SN: 240000001 - 240999999) (2004) Recoil Starter Assembly Honda GXV160K1-N1AH Parts Diagram

21" Heavy-Duty Recycler Walk-Behind Mower

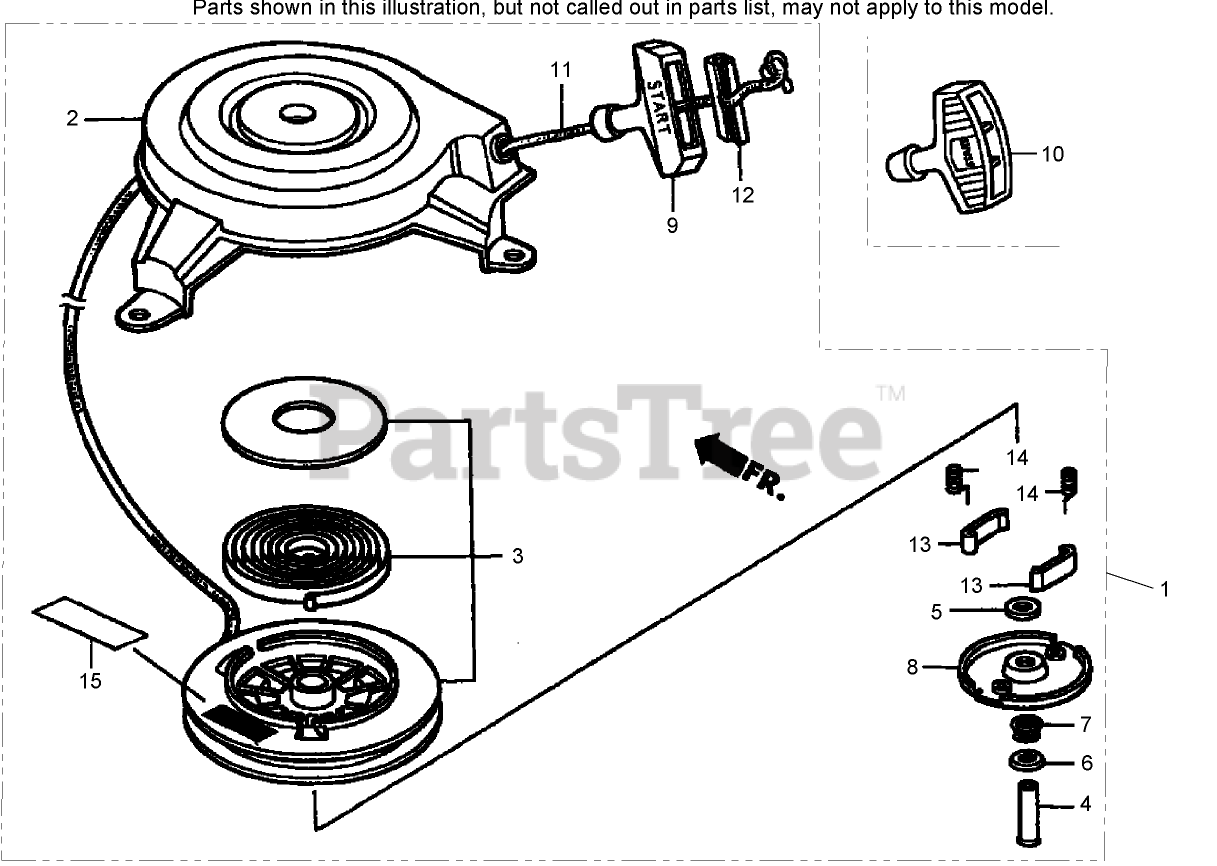

Recoil Starter Assembly Honda GXV160K1-N1AH Parts Diagram

  • Title
1

Toro 28400-ZG9-803

RECOIL STARTER ASM

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

2

Toro 28402-ZG9-802

HOUSING ASM

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

3

Toro 28415-ZG9-802

PULLEY AND SPRING ASM

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

4

Toro 28419-ZG9-802

Pin-Center

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

5

Toro 28431-ZG9-802

Plate A-Friction

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

6

Toro 28432-ZG9-802

PLATE B-FRICTION

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

7

Toro 28441-ZG9-802

Spring-Friction

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

8

Toro 28444-ZG9-802

Retainer

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

9

Toro 28461-ZE6-T02

Handle

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

11

Toro 28462-ZG9-802

ROPE-STARTER, RECOIL

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

12

Toro 28463-ZE6-T02

Handle-Reinforcement

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

13

Toro 28485-ZE6-T02

Ratchet-Starter

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 28486-ZE6-T02

Spring-Dog

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable
