22196 - Toro 21" Heavy-Duty Recycler Walk-Behind Mower (SN: 290000001 - 290999999) (2009) Control Assembly Honda GXV160UH2 T1AH Parts Diagram

21" Heavy-Duty Recycler Walk-Behind Mower

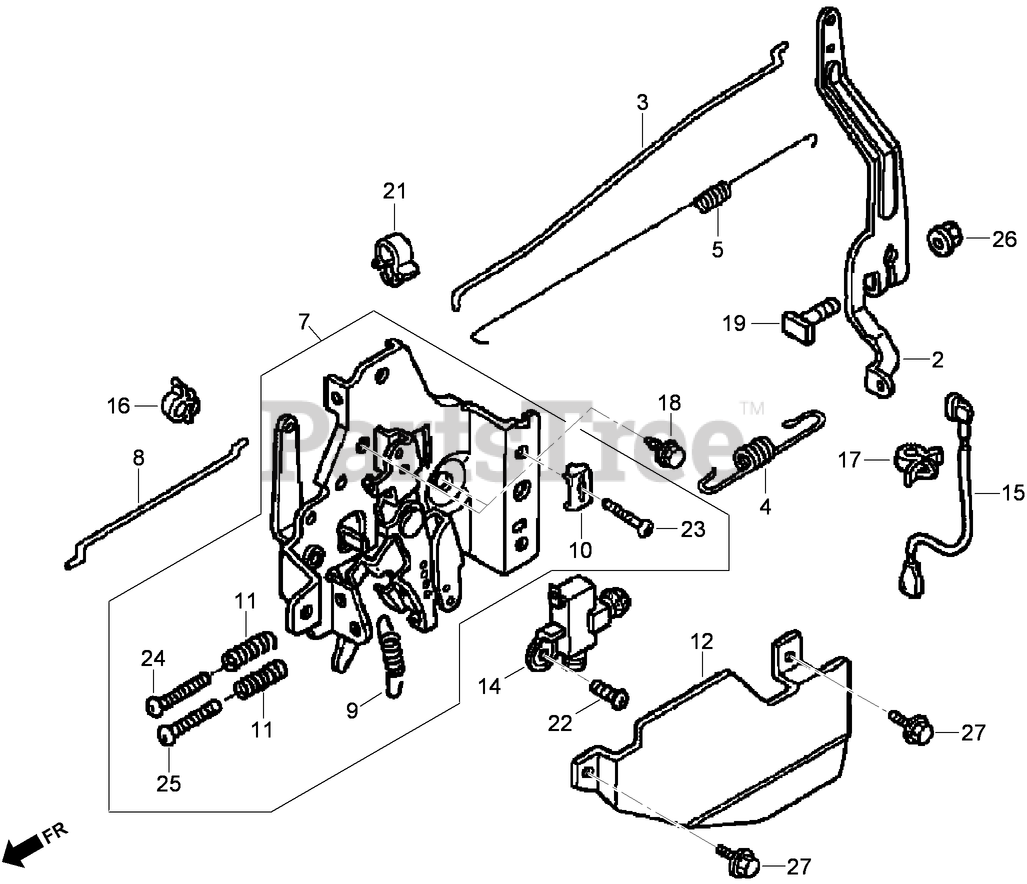

Control Assembly Honda GXV160UH2 T1AH Parts Diagram

  • Title
2

Toro 16551-ZE7-000

Arm-Governor

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

3

Toro 16555-ZE7-000

Rod-Governor

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

4

Toro 16561-ZE7-020

Spring-Governor (STD)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

5

Toro 16562-ZE6-000

SPRING-RETURN, THROTTLE

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

7

Toro 16570-ZE7-020

CONTROL ASM

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

8

Toro 16573-ZE7-000

Rod-Choke

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

9

Toro 16576-ZE7-300

Spring-Lever

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

10

Toro 16576-891-000

Holder-Cable

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

11

Toro 16584-883-300

SPRING-ADJUSTING, CONTROL

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

12

Toro 16585-ZE7-000

Protector-Control

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 36100-ZE7-013

ENGINE STOP SWITCH ASM

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

15

Toro 36101-ZE7-020

WIRE-SWITCH, STOP

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

16

Toro 36103-ZE1-000

HOLDER-WIRE, STOP SWITCH

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

17

Toro 46392-SC2-003

CLAMP-PIPE, BRAKE

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

18

Toro 90013-883-000

BOLT-FLANGE (6X12) (C T200)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

19

Toro 90015-ZE5-010

BOLT-ARM, GOVERNOR

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

21

Toro 90659-680-013

CLIP-HARNESS, WIRE

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

22

Toro 93500-04008-0A

Screw-Pan (4X8)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

23

Toro 93500-05016-0A

Screw-Pan (5X16)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

24

Toro 93500-05020-0A

Screw-Pan (5X20)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

25

Toro 93500-05028-0A

Screw-Pan (5X28)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

26

Toro 94050-06000

NUT-FLANGE (6 mm)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

27

Toro 95701-06010-00

Bolt-Flange (6X10)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable
