22196 - Toro 21" Heavy-Duty Recycler Walk-Behind Mower (SN: 290000001 - 290999999) (2009) Cylinder Head Assembly Honda GXV160UH2 T1AH Parts Diagram

21" Heavy-Duty Recycler Walk-Behind Mower

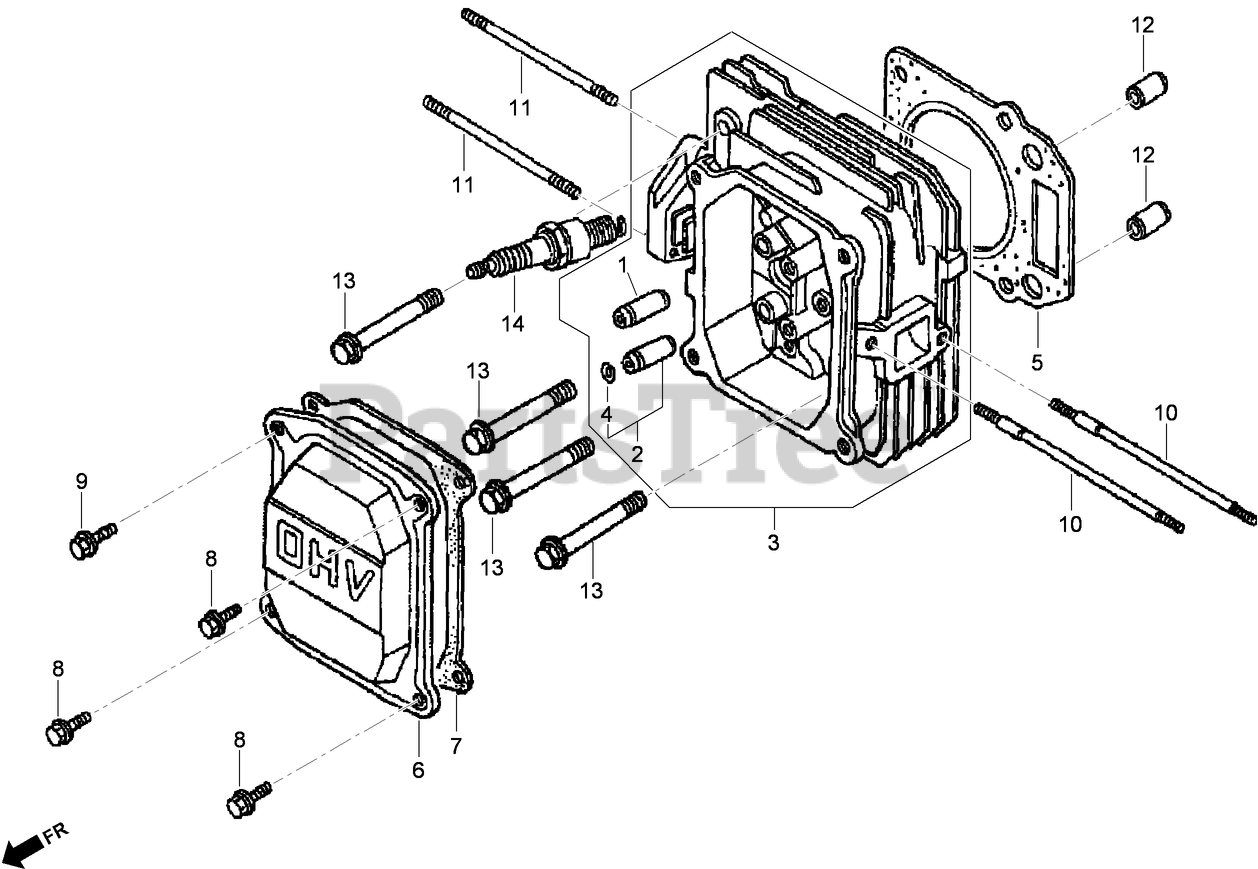

Cylinder Head Assembly Honda GXV160UH2 T1AH Parts Diagram

  • Title
1

Toro 12204-ZE1-306

GUIDE-VALVE (O S)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

2

Toro 12205-ZE1-315

GUIDE-VALVE, EXHAUST (O S)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

3

Toro 12200-ZE7-405

HEAD-CYLINDER

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

4

Toro 12216-ZE5-300

CLIP-GUIDE, VALVE

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

5

Toro 12251-ZE7-000

GASKET-HEAD, CYLINDER

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

6

Toro 12311-ZG9-800

Cover-Head

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

7

Toro 12391-ZE7-M10

GASKET-COVER, CYLINDER HEAD

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

8

Toro 90013-883-000

BOLT-FLANGE (6X12) (C T200)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

8

Toro 90014-952-000

BOLT-FLANGE (6X14) (C T200)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

9

Toro 90014-952-000

BOLT-FLANGE (6X14) (C T200)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

10

Toro 90043-ZE6-000

BOLT-STUD (6X109)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

11

Toro 90048-ZC3-000

BOLT-STUD (6X85)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

12

Toro 94301-10160

PIN-DOWEL (10X16)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

13

Toro 95701-08050-00

BOLT-FLANGE (8X50)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 98079-54846

SPARK PLUG (B P R4E S) (N G K)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 98079-54855

SPARK PLUG (W14E P R-U) (DENSO)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 98079-55846

SPARK PLUG (B P R 5E S) (N G K)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 98079-55855

SPARK PLUG (W16E P R-U) (DENSO)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 98079-56846

SPARK PLUG (B P R 6E S) (N G K)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable

14

Toro 98079-56855

SPARK PLUG (W20E P R-U) (DENSO)

Note: Obtain parts from www.honda-engines.com

$

$

Currently unavailable
