2500 - Weed Eater Blower, Electric, Type 1 & 2 BOWER ASSEMBLY Parts Diagram

Blower, Electric, Type 1 & 2

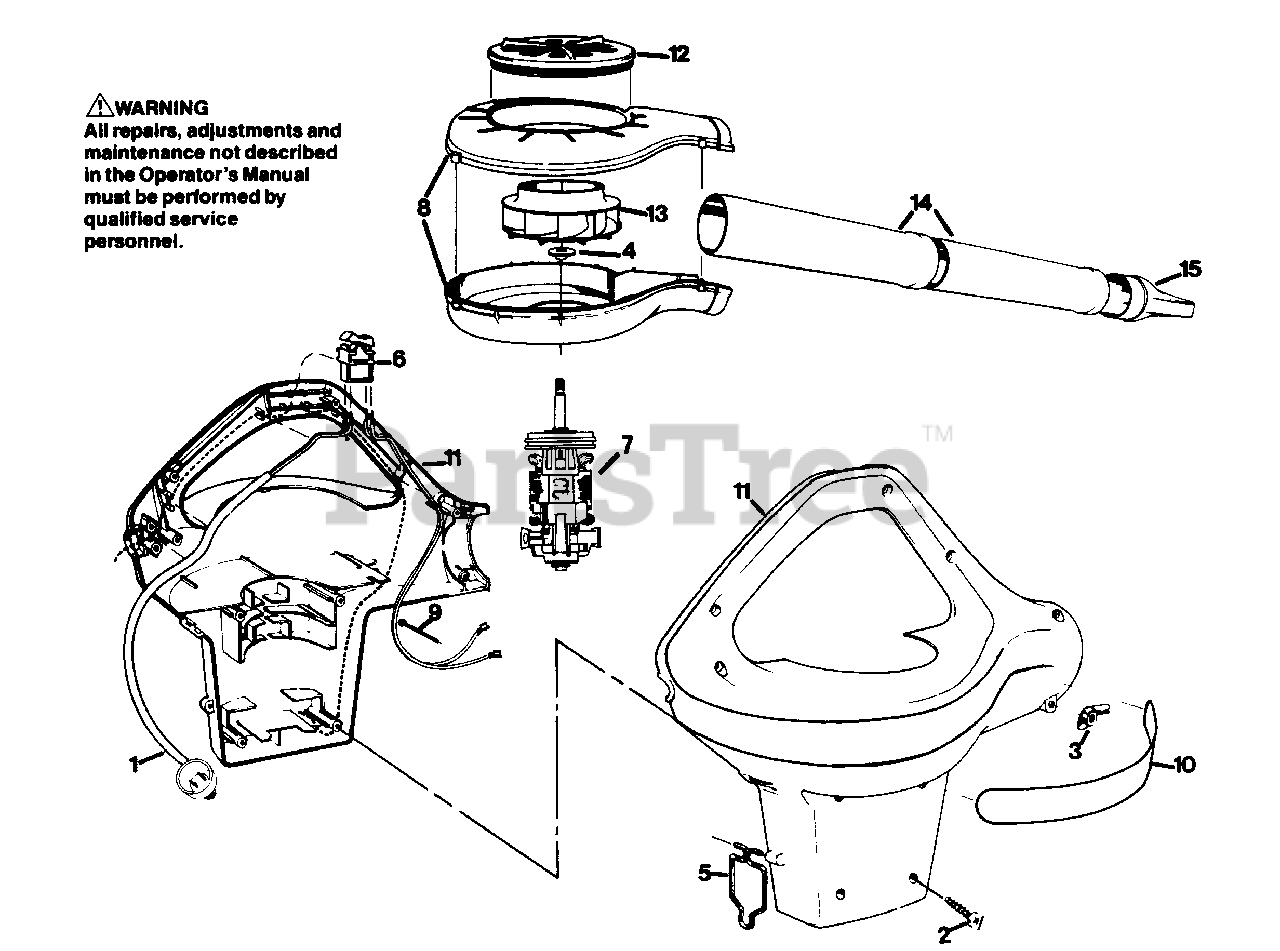

BOWER ASSEMBLY Parts Diagram

  • Title

1

Poulan 530093058

Cord

$

$

Not available

2

Poulan 530090827

Screw - #8 - 11 x 3/4" Pan Hd. Plastite

$

$

Not available

2

Poulan 530090827

Type 1

$

$

Not available

2

Poulan 530090827

Type 2

$

$

Not available

3

Nut

$

$

Not available

3

Poulan 530093065

Type 1

$

$

Not available

3

Poulan 530416866

Type 2

$

$

Not available

4

Spacer

$

$

Not available

4

Poulan 530093061

Type 1

$

$

Not available

4

Poulan 530350047

Type 2

$

$

Not available

5

Poulan 530093062

Hanger

$

$

Not available

6

Poulan 530093053

Switch

$

$

Not available

7

Motor Ass'y.

$

$

Not available

7

Poulan 530093063

Type 1

$

$

Not available

7

Poulan 530348097

Type 2

$

$

Not available

8

Poulan 530093055

Scroll Assembly

$

$

Not available

9

Poulan 530093066

Screw - #10 - 24 x 2-3/4" Hex Hd.

$

$

Not available

10

Poulan 530093056

Label

$

$

Not available

11

Housing Set

$

$

Not available

11

Poulan 530093054

Type 1

$

$

Not available

11

Poulan 530348099

Type 2

$

$

Not available

12

Poulan 530093057

Damper Assembly

$

$

Not available

13

Poulan 530093059

Fan

$

$

Not available

14

Poulan 530093067

Tube

$

$

Not available

15

Poulan 530093068

Nozzle

$

$

Not available
