304 (190-304-100) - Cub Cadet 28" Rear Tiller Attachment att Chain Case Parts Diagram

28" Rear Tiller Attachment

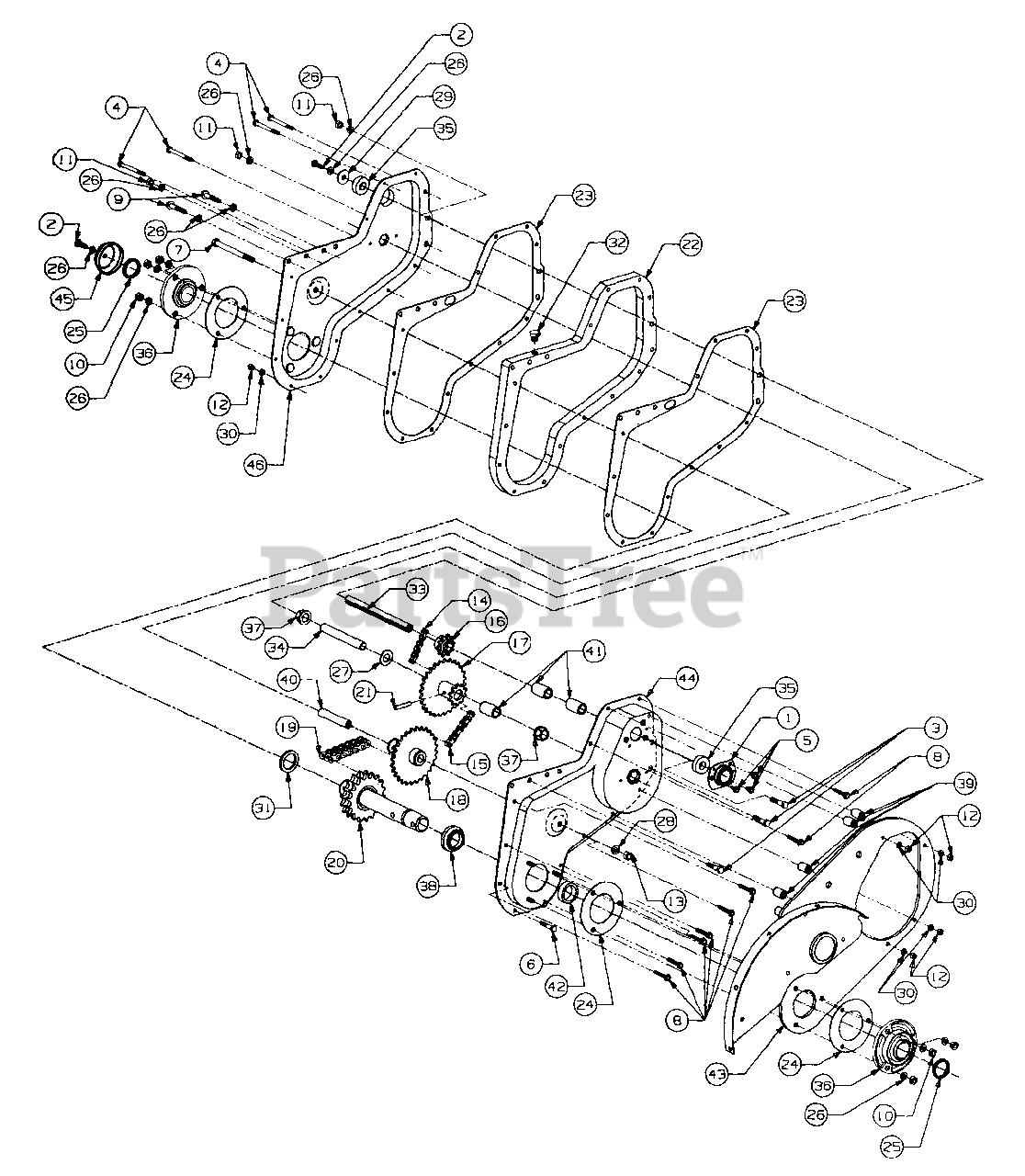

Chain Case Parts Diagram

  • Title

Cub Cadet 884-0061-5

Tiller Chain Case Complete

$

$

Not available

1

Cub Cadet 05034A

Housing, Bearing

$

$

Not available

2

Cub Cadet 710-0371

Screw, Hex Cap, 5/16-18 X .875 Lg
(Superseded to 710-1880)

$4.49

$

In Stock, Qty 11

0

3

Cub Cadet 710-0442

Screw, Hex Cap, 5/16-18 X 1.50 Lg GR2
(Superseded to 710-0805A)

$3.99

$

In Stock, Qty 8

0

4

Cub Cadet 710-0564

Screw, Hex Cap, 1/4-20 X 2.75 Lg

$6.49

$

In Stock, only 3 left!

0

5

Cub Cadet 710-0599

Screw, Hex Wash TT-Tapp, 1/4-20 X .50 Lg

$3.99

$

In Stock, Qty 20+

0

6

Cub Cadet 710-0606

Screw, Hex Cap, 1/4-20 X 1.50 Lg

$4.99

$

In Stock, Qty 15

0

7

Cub Cadet 710-0693

Screw, Hex Cap, 3/8-16 X 4.50 Lg

$13.99

$

In Stock, only 2 left!

0

8

Cub Cadet 710-0778

Screw, Hex Wash TT-Tapp, 1/4-20 X 1.50 Lg

$3.99

$

In Stock, Qty 16

0

9

Cub Cadet 710-0909A

Screw, Hex Wash TT-Tapp, 5/16-18 X 1.75 Lg

$9.49

$

In Stock, only 2 left!

0

10

Cub Cadet 712-0158

Nut, Hex Center Lock, 5/16-18
(Superseded to 912-0158)

$3.49

$

In Stock, Qty 19

0

11

Cub Cadet 712-0267

Nut, Hex, 5/16-18
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

12

Cub Cadet 712-0287

Nut, Hex, 1/4-20
(Superseded to 912-0287)

$4.49

$

In Stock, only 2 left!

0

13

Cub Cadet 712-0798

Nut, Hex, 3/8-16

$3.99

$

Usually ships in 3-6 days

0

14

Cub Cadet 713-0131

Chain, #41 1/2 Pitch X 34 Links

Note: (Endless)

$

$

Not available

Cub Cadet 713-0723

Master Link, #41
(Superseded to 913-0723)

$

$

Not available

15

Cub Cadet 713-0186

Chain, #420 1/2 Pitch X 48 Links
(Superseded to 913-0186)

Note: (Endless)

$

$

Not available

Cub Cadet 713-0154

Master Link, #420
(Superseded to 913-0154)

$

$

Not available

16

Cub Cadet 713-0206

Sprocket, 10 Tooth

$

$

Not available

17

Cub Cadet 713-0341

Sprocket, 10 & 28 Tooth

$

$

Not available

18

Cub Cadet 713-0342

Sprocket, 8-2 8 28 Tooth

$

$

Not available

19

Cub Cadet 713-0344

Chain, #50-2 5/8 Pitch X 28 Links

Note: (Endless)

$

$

Not available

20

Cub Cadet 713-0362

Sprocket, Shaft w/18-2 Tooth

$234.99

$

Usually ships in 3-6 days

0

21

Cub Cadet 715-0114A

Pin, Spiral Spring, 1/4 Dia X 1.50 Lg
(Superseded to 915-0114)

$8.49

$

In Stock, Qty 9

0

22

Cub Cadet 717-0811

Spacer Block, Chain Case

$

$

Not available

23

Cub Cadet 721-0132

Gasket, Chain Case
(Superseded to 921-0132)

$35.99

$

Usually ships in 3-6 days

0

24

Cub Cadet 721-0133

Gasket, Bearing Hsg

$

$

Not available

25

Cub Cadet 721-0192

Seal, Oil

$

$

Not available

26

Cub Cadet 736-0119

Washer, Lock, 5/16
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

27

Cub Cadet 736-0187

Washer, Flat, .640 X 1.24 X .06 Thk Hdn

$4.49

$

In Stock, Qty 20+

0

28

Cub Cadet 736-0217

Washer, Lock, 3/8 H.D.

$3.99

$

In Stock, Qty 13

0

29

Cub Cadet 736-0231

Washer, Flat, .344 X 1.125 X .063 Thk

$4.49

$

In Stock, only 4 left!

0

30

Cub Cadet 736-0329

Washer, Lock, 1/4
(Superseded to 936-0329)

$4.49

$

In Stock, Qty 13

0

31

Cub Cadet 736-0368

Washer, Special, 1.25 X 1.75 X .172 Thk

$

$

Not available

32

Cub Cadet 737-0175

Plug, Vented, 1/4-18

$6.49

$

In Stock, Qty 5

0

33

Cub Cadet 738-0181

Shaft, Jack

$

$

Not available

34

Cub Cadet 738-0594

Shaft, Sprocket

$

$

Not available

35

Cub Cadet 741-0155

Bearing, Ball
(Superseded to 941-0155)

$22.99

$

In Stock, Qty 20+

0

36

Cub Cadet 741-0417

Housing, Bearing

Note: (Includes flange brg)

$

$

Not available

Cub Cadet 741-0381

Bearing, Flange

$

$

Not available

37

Cub Cadet 748-0229

Bearing, Hex Flange
(Superseded to 948-0229)

$10.99

$

Usually ships in 3-6 days

0

38

Cub Cadet 750-0563

Spacer, Step, 1.26 ID X 2.0 OD X .68 Lg

$

$

Not available

39

Cub Cadet 750-0599

Spacer, .28 ID X .62 OD X .90 Lg
(Superseded to 950-0599)

$

$

Not available

40

Cub Cadet 750-0600

Spacer, .38 ID X .62 OD X 3.44 Lg

$22.99

$

Usually ships in 3-6 days

0

41

Cub Cadet 750-0601

Spacer, .62 ID X .88 OD X 1.56 Lg
(Superseded to 950-0601)

$

$

Not available

42

Cub Cadet 750-0636

Spacer, 1.25 ID X 1.62 OD X .50 Lg

$

$

Not available

43

Cub Cadet 784-0055

Plate, LH Tiller Housing

Variations

Cub Cadet 784-0055-0498

PLATE, LH TILLER HOUSING - OLD CUB YELLOW (0498)

$

$

Not available

Cub Cadet 784-0055-0637

PLATE ASSEMBLY (POWDER BLACK) - POWDER BLACK (0637)

$

$

Not available

$

$

44

Cub Cadet 784-0061

Housing, Inner Chain Case
(Superseded to 784-0061-0637)

Variations

Cub Cadet 784-0061-0498

USE 784-0061-0637 HOUSING-TIL - OLD CUB YELLOW (0498)

$158.99

$

Usually ships in 3-6 days

0

Cub Cadet 784-0061-0637

HOUSING-TILLER - POWDER BLACK (0637)

$158.99

$

Usually ships in 3-6 days

0

Cub Cadet 784-0061-0638

USE 784-0061-0637 HOUSING-TIL - MTD/TROY-BILT RED (0638)

$158.99

$

Usually ships in 3-6 days

0

$158.99

$

Usually ships in 3-6 days

0

45

Cub Cadet 784-0067

Cap, Dust

$

$

Not available

46

Cub Cadet 784-0077

Housing, Outer Chain Case

Variations

Cub Cadet 784-0077-0498

HOUSING (RH) (CUB YELLOW) - OLD CUB YELLOW (0498)

$

$

Not available

Cub Cadet 784-0077-0637

HOUSING (RH) (POWDER BLACK) - POWDER BLACK (0637)

$

$

Not available

$

$

Cub Cadet 737-0133

Grease, #0 Plastilube, 14 oz Cartridge
(Superseded to 737-0300A)

$32.99

$

In Stock, Qty 20+

0

$

$

Not available
