30610 (120) - Toro ProLine Rear-Engine Riding Mower (SN: 059001300 - 059999999) (1995) AIR INTAKE/FILTRATION Parts Diagram

ProLine Rear-Engine Riding Mower

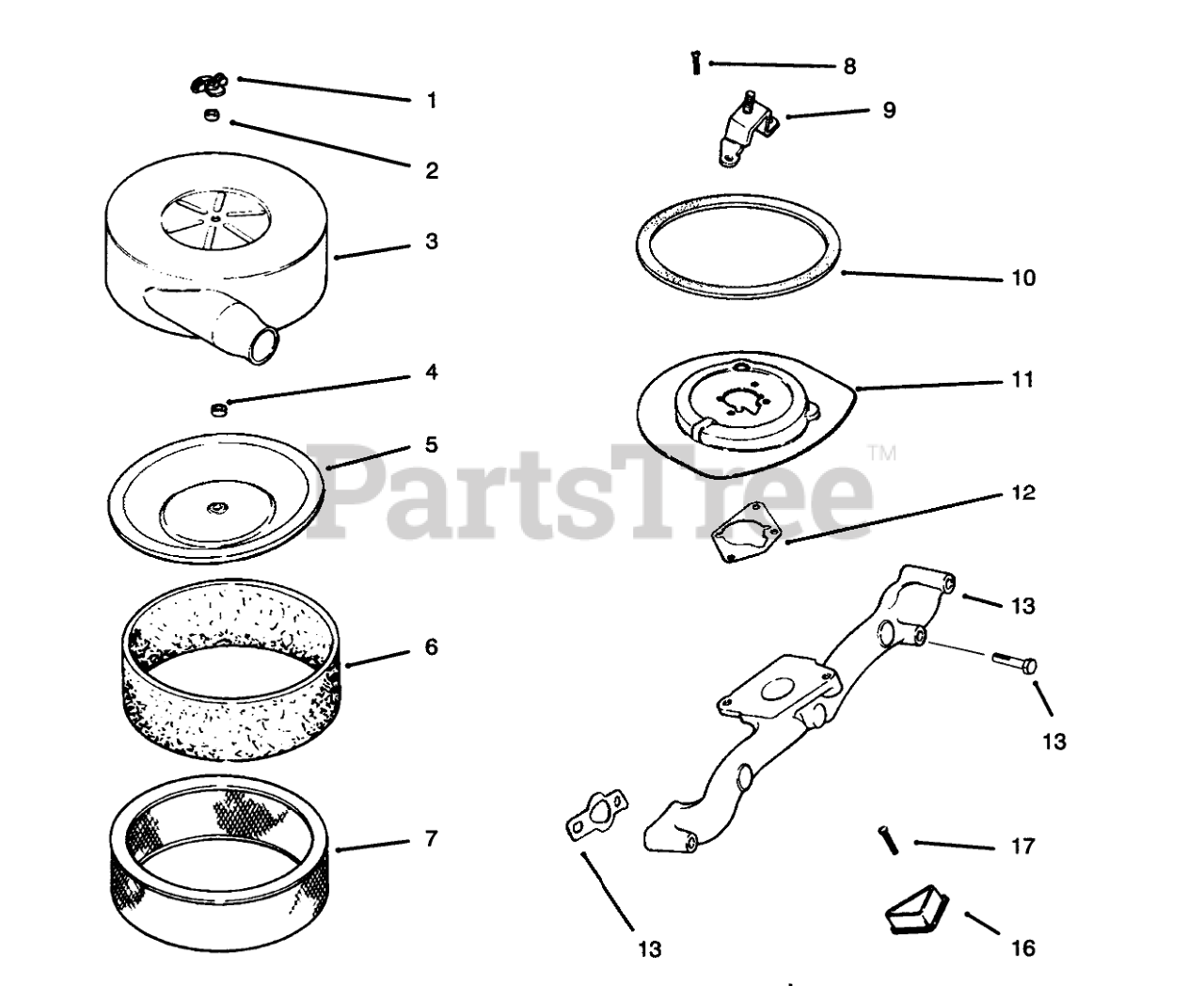

AIR INTAKE/FILTRATION Parts Diagram

  • Title
1

12_100_01

Nut-Wing

$

$

Not available

2

Kohler 230046

Seal
(Superseded to 230046-S)

$6.49

$

In Stock, only 3 left!

0

3

Toro 24_096_34

Cover-Air Cleaner

$

$

Currently unavailable

4

Kohler 231032

Seal
(Superseded to 231032-S)

$8.49

$

In Stock, Qty 6

0

5

Toro 24_096_01

Cover-Inner Air Cleaner

$

$

Currently unavailable

6

Toro 24_083_02

Element-Precleaner

$

$

Currently unavailable

7

Toro 47_083_03

Element-Air Cleaner

$

$

Currently unavailable

8

Kohler M-0639016

Screw
(Superseded to M-639016)

$2.49

$

In Stock, only 3 left!

0

9

Toro 24_126_22

Bracket-Air Cleaner

$

$

Currently unavailable

10

Toro 24_032_07

Seal-Air Cleaner

$

$

Currently unavailable

11

Toro 24_094_05

Base-Air Cleaner

$

$

Currently unavailable

12

Toro 24_041_06

Gasket-Air Cleaner

$

$

Currently unavailable

13

Toro 24_041_01

Gasket-Intake Manifold

$

$

Currently unavailable

14

Kohler M-0639055

Screw
(Superseded to M-639055)

$1.99

$

In Stock, Qty 20+

0

15

Toro 24_164_14

Manifold

$

$

Currently unavailable

16

Toro 24_096_17

Cover-Blower Housing

$

$

Currently unavailable

17

$

$

Currently unavailable

Toro 24_113_17

Decal-Maintenance

Note: Not illustrated

$

$

Currently unavailable
