312 D (1600047) - AGCO Lawn Tractor, 12hp Drive Group - Chain & Housing (1505I46) Parts Diagram

Lawn Tractor, 12hp

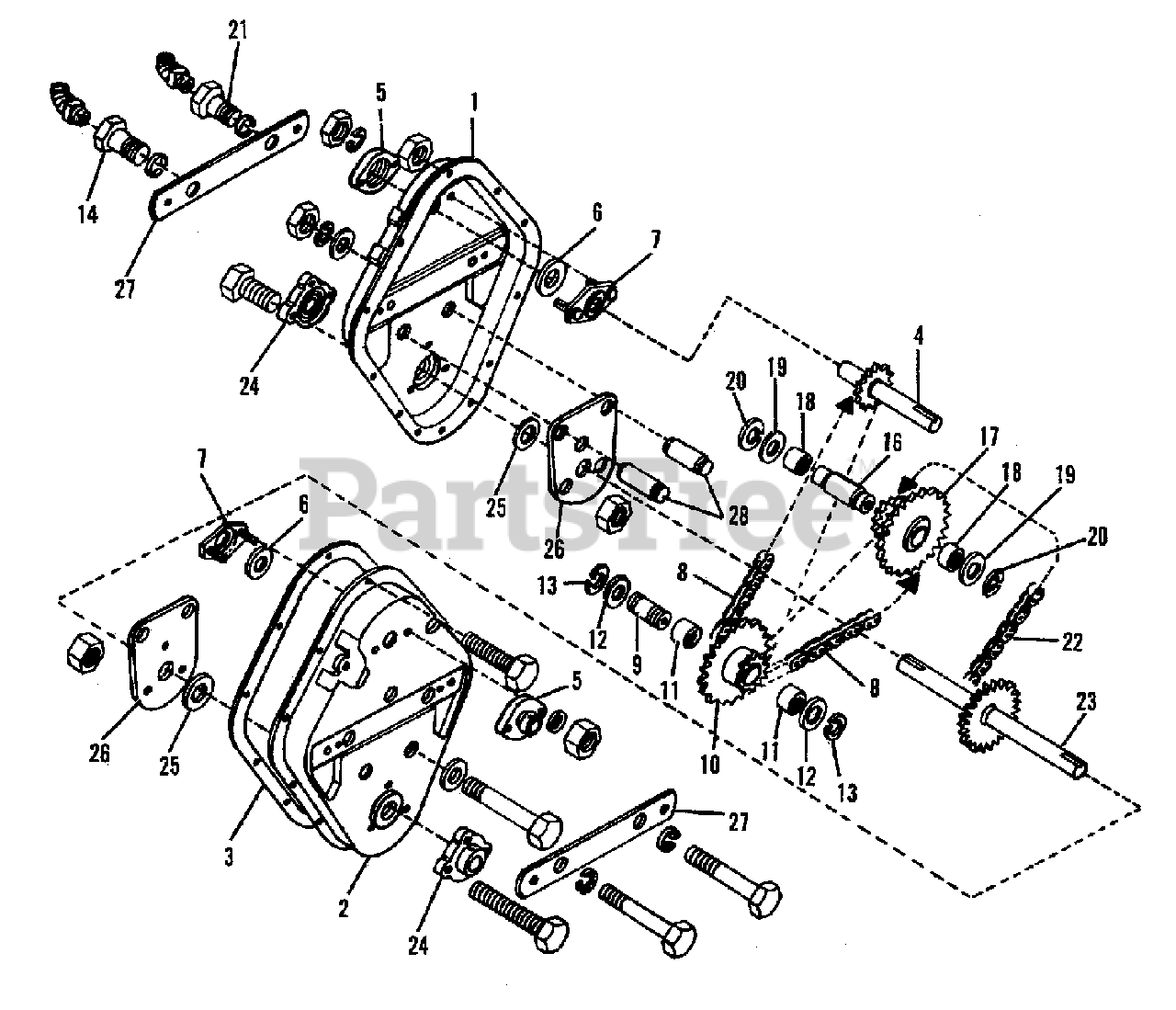

Drive Group - Chain & Housing (1505I46) Parts Diagram

  • Title
1

Simplicity 2027592

CASE ASSEMBLY, R.H., Half

$

$

Not available

2

Simplicity 2027593

CASE ASSEMBLY, L.H., Half

$

$

Not available

2

Simplicity 2819318

CAPSCREW, 5/16NC x 5/8

$

$

Not available

2

Simplicity 2818005

LOCKNUT, 5/16NC

$

$

Not available

2

Simplicity 919370

CAPSCREW, Hexagon, 1/2NC x 4

$

$

Not available

2

Simplicity 2818431

WASHER, Plain, 1/2

$

$

Not available

2

Simplicity 2816966

WASHER, Lock, 1/2

$

$

Not available

2

Simplicity 2816951

NUT, Hexagon, 1/2NC

$

$

Not available

$

$

Not available

4

Simplicity 2027595

SHAFT ASSEMBLY, Pulley

$

$

Not available

5

$

$

Not available

$

$

Not available

7

Simplicity 2027599

PLATE ASSEMBLY, Upper Bearing

$

$

Not available

7

Simplicity 1917356SM

WASHER, Lock, 5/16
(Superseded to 703116)

$3.49

$

In Stock, Qty 20+

0

7

Simplicity 1917372SM

NUT, 5/16NC
(Superseded to 7091511SM)

$3.49

$

In Stock, Qty 20+

0

$

$

Not available

9

Simplicity 2027601

SPACER, Intermediate

$

$

Not available

10

Simplicity 2027672

SPROCKET ASSEMBLY

$

$

Not available

11

Simplicity 2025277

BEARING, Roller

$

$

Not available

12

$

$

Not available

13

Simplicity 2025276

RING, Retaining

$

$

Not available

14

Simplicity 2025239

BOLT, (R.H. Side)

$

$

Not available

14

Simplicity 2815019SM

FITTING, Grease

$4.49

$

In Stock, only 2 left!

0

15

Simplicity 2027602

CAP, Grease (Not Shown)

$

$

Not available

16

Simplicity 2025274

SPACER, Intermediate

$

$

Not available

17

Simplicity 2027603

SPROCKET ASSEMBLY

$

$

Not available

18

Simplicity 2025277

BEARING, Roller

$

$

Not available

19

$

$

Not available

20

Simplicity 2025276

RING, Retaining

$

$

Not available

21

Simplicity 2025329

BOLT, (R.H. Side)

$

$

Not available

21

Simplicity 2815019SM

FITTING, Grease

$4.49

$

In Stock, only 2 left!

0

$

$

Not available

23

Simplicity 2027606

SHAFT ASSEMBLY, Tine

$

$

Not available

24

$

$

Not available

24

Simplicity 2027639

SCREW, Thread Forming, 3/8NC x 1-1/2

$

$

Not available

24

Simplicity 2026726

LOCKNUT, Jam, Hexagon, 3/8NC

$

$

Not available

$

$

Not available

26

Simplicity 2027610

PLATE, Reinforcing

$

$

Not available

27

Simplicity 2027611

BAR, Side, 3/16 x 2 x 13-1/16

$

$

Not available

27

Simplicity 2825662

CAPSCREW, Hexagon, (L.H. Side) 1/2NC x 1-1/4

$

$

Not available

27

Simplicity 2816966

WASHER, Lock, 1/2

$

$

Not available

28

Simplicity 2027612

SPACER, 1 x 7/32 x 3-1/32

$

$

Not available
