312 D (1600154) - AGCO Lawn Tractor, 12hp Front P.T.O. Group - Electric (1505I18) Parts Diagram

Lawn Tractor, 12hp

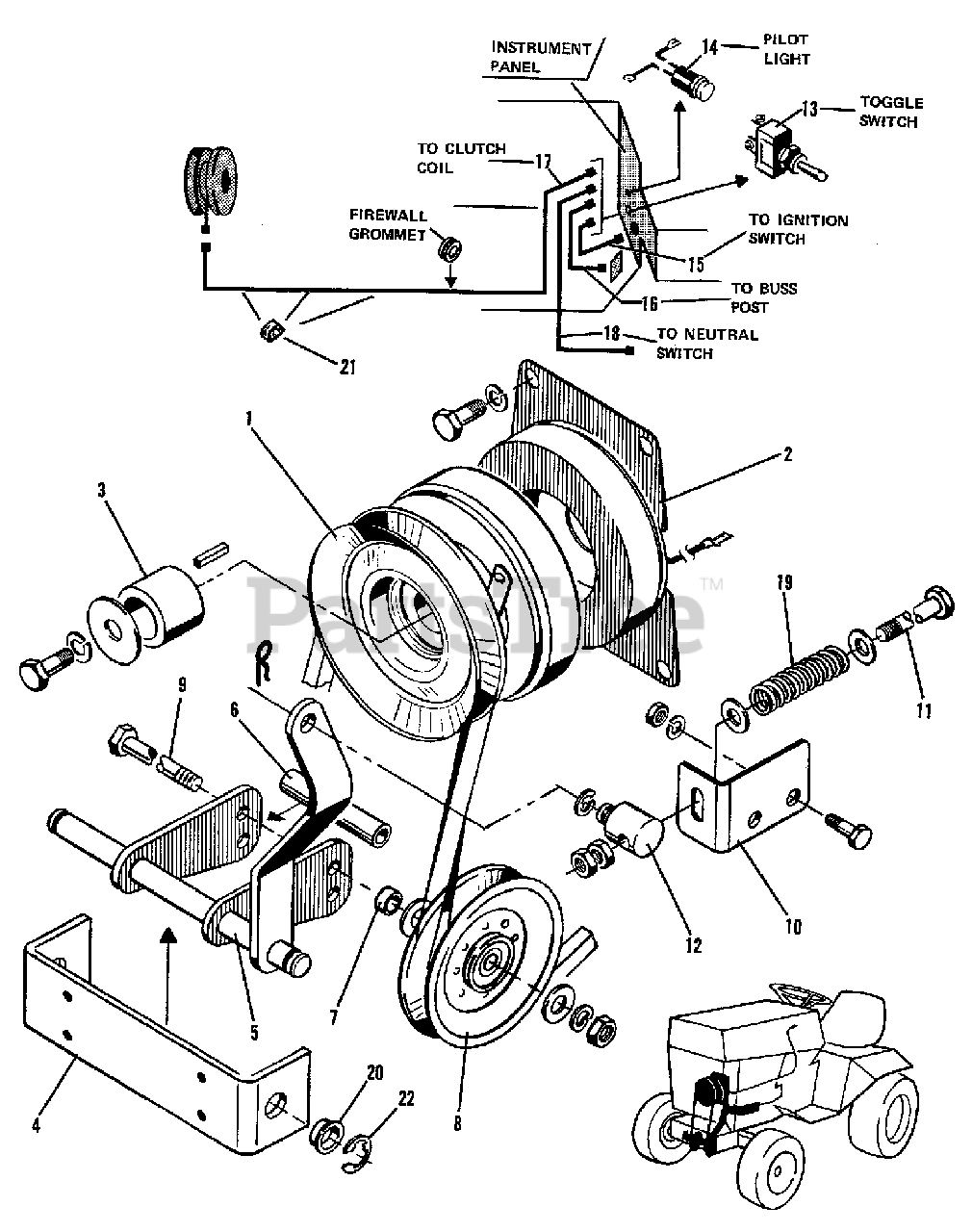

Front P.T.O. Group - Electric (1505I18) Parts Diagram

  • Title
1

*HUB, Clutch

$

$

Not available

1

*KEY, Parallel, 1/4 x 1/4 x 3/4

$

$

Not available

2

*COIL, Clutch

$

$

Not available

2

*CAPSCREW, 7/16 NC x 3/4

$

$

Not available

2

*LOCKWASHER, 7/16

$

$

Not available

$

$

Not available

3

Simplicity 920488

CAPSCREW, 7/16 NF x 1-1/4

$

$

Not available

3

Simplicity 924919

WASHER, Plain, 1/2 x 1-1/2 x 10 Ga.

$

$

Not available

3

Simplicity 2818199

LOCKWASHER, 7/16

$

$

Not available

4

Simplicity 1602818

BRACKET, Idler Support

$

$

Not available

4

Simplicity 2817397

CAPSCREW, 5/16 NC x 3/4

$

$

Not available

4

Simplicity 1917356SM

LOCKWASHER, 5/16
(Superseded to 703116)

$3.49

$

In Stock, Qty 20+

0

4

Simplicity 1917372SM

NUT, 5/16 NC
(Superseded to 7091511SM)

$3.49

$

In Stock, Qty 20+

0

5

Simplicity 1602813

CLEVIS ASSEMBLY, P.T.O. Idler

$

$

Not available

6

Simplicity 1602817

SPACER, Idler

$

$

Not available

$

$

Not available

8

Simplicity 2026320

PULLEY, Idler

$

$

Not available

9

Simplicity 925313

CAPSCREW, 3/8 NC x 6-1/4

$

$

Not available

9

Simplicity 1924940SM

WASHER, Plain, 7/16 x 1 x 14 Ga.
(Superseded to 703878)

$3.99

$

In Stock, Qty 20+

0

9

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

9

Simplicity 2816950SM

NUT, 3/8 NC
(Superseded to 703457)

$4.49

$

In Stock, Qty 11

0

10

Simplicity 1602833

BRACKET, Idler

$

$

Not available

10

Simplicity 2821210

CAPSCREW, 3/8 NC x 1

$

$

Not available

10

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

10

Simplicity 2816950SM

NUT, 3/8 NC
(Superseded to 703457)

$4.49

$

In Stock, Qty 11

0

11

Simplicity 1604379

BOLT, Special

$

$

Not available

11

Simplicity 2824940

WASHER, Plain, 13/32 x 7/8 x .083

$

$

Not available

11

Simplicity 2816950SM

NUT, 3/8 NC
(Superseded to 703457)

$4.49

$

In Stock, Qty 11

0

12

$

$

Not available

12

Simplicity 2158399SM

RING, Snap
(Superseded to 703976)

$4.49

$

In Stock, Qty 20+

0

13

*SWITCH, Toggle

$

$

Not available

14

*LIGHT, Pilot

$

$

Not available

15

*LEAD, Ignition Switch To P.T.O. Switch

$

$

Not available

16

*LEAD, Buss Post To Switch

$

$

Not available

17

*LEAD, Switch to P.T.O. Clutch

$

$

Not available

18

*LEAD, Electric P.T.O. Interlock

$

$

Not available

19

$

$

Not available

20

Simplicity 1663114SM

BUSHING, Nylon

$4.49

$

In Stock, only 4 left!

0

21

Simplicity 2027978

CLIP, Closed, #3

$

$

Not available

22

Simplicity 2827793SM

RING, Snap
(Superseded to 703977)

$4.99

$

In Stock, Qty 20+

0
