31AM63EF706 - MTD Snow Thrower (2010) Handle Panel - Style E & F Parts Diagram

Snow Thrower

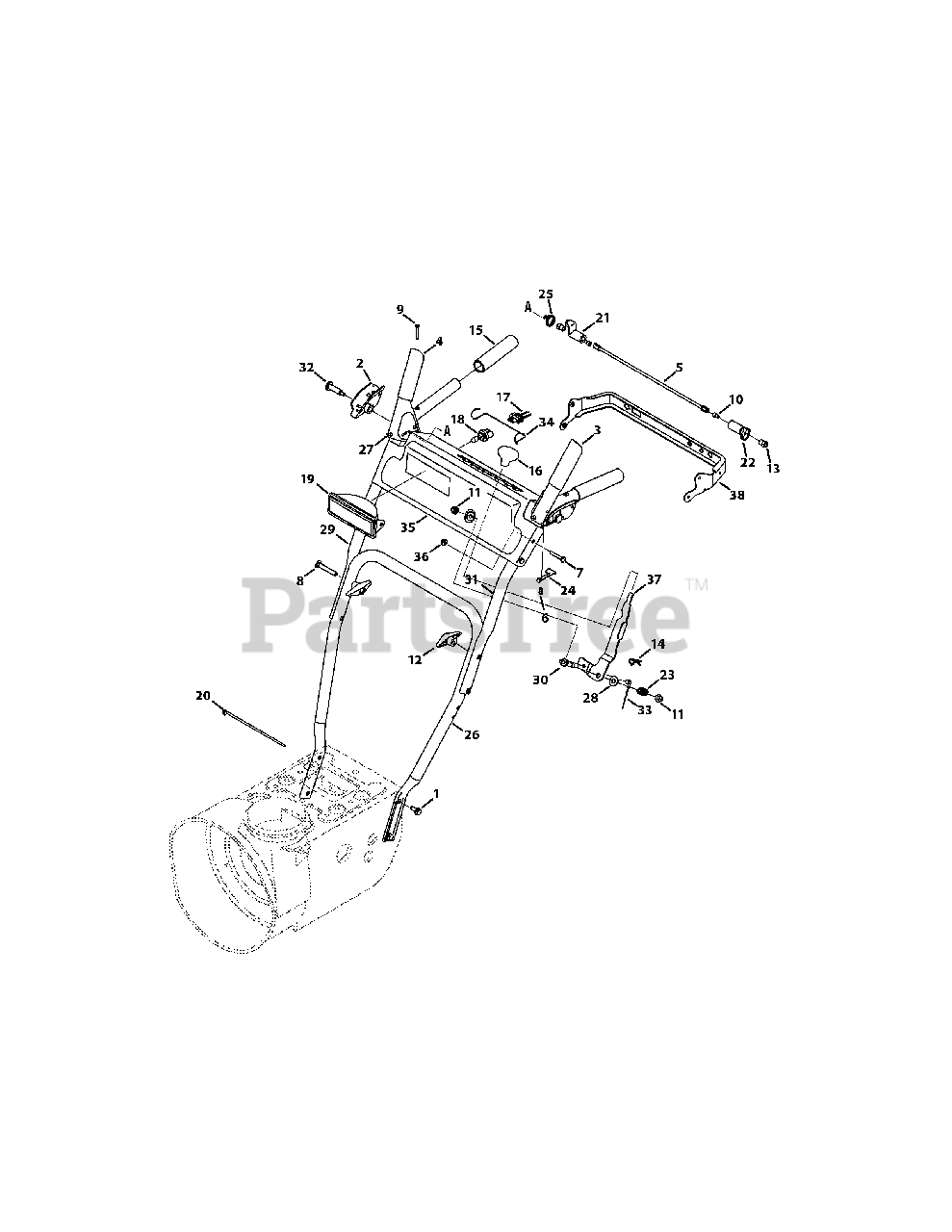

Handle Panel - Style E & F Parts Diagram

  • Title
1

MTD 710-04484

Taptite Screw, 5/16-18 x .750

$3.49

$

In Stock, Qty 20+

0

2

MTD 631-04133A

Clutch Lock Handle Assembly, LH

$14.99

$

In Stock, only 1 left!

0

2

MTD 631-04134B

Clutch Lock Handle Assembly, RH

$14.99

$

In Stock, only 3 left!

0

3

MTD 684-04105B

Engagement Assembly, LH
(Superseded to 684-04105D)

$21.99

$

In Stock, only 1 left!

0

4

MTD 684-04106B

Engagement Assembly, RH
(Superseded to 684-04106D)

$20.99

$

In Stock, only 1 left!

0

5

MTD 684-04250

Clutch Pivot Lock Rod Assembly

$11.99

$

In Stock, Qty 8

0

6

MTD 710-04326

Hex Washer Screw, #8-16 x .50

$3.99

$

In Stock, Qty 11

0

7

MTD 710-04586

Hex Washer Screw, 1/4-20 x .625

$6.49

$

In Stock, only 2 left!

0

7

MTD 710-0606

Hex Head Screw, 1/4-20 x 1.50

Note: Models w/o Clutch Lock

$4.99

$

In Stock, Qty 15

0

8

MTD 710-0572

Carriage Screw, 5/16-18 x 2.25

$3.99

$

In Stock, Qty 5

0

9

MTD 710-1233

Machine Screw, #10-24 x 1.375

$4.49

$

In Stock, Qty 13

0

10

MTD 710-3069

Socket Screw, 1/4-20 x .50

$4.49

$

In Stock, Qty 14

0

11

MTD 712-04063

Flange Lock Nut, 5/16-18

$3.99

$

In Stock, Qty 20+

0

12

MTD 720-0284

Wing Knob

$6.49

$

In Stock, Qty 20+

0

13

MTD 712-04081A

Hex Nut, 1/4-20

$6.99

$

In Stock, only 2 left!

0

14

MTD 914-0145

Click Pin, .092 x 1.64
(Superseded to 714-0145)

$4.49

$

In Stock, Qty 20+

0

15

MTD 720-0274

Grip, 1.0 ID x 5.0 LG

$10.99

$

In Stock, Qty 8

0

16

MTD 720-04039

Shift Knob

$9.99

$

In Stock, Qty 5

0

17

MTD 725-05153

Snow Thrower Harness

Note: Models with Light

$32.99

$

Usually ships in 3-6 days

0

18

MTD 925-1658

Halogen Lamp

Note: Models with Light

$55.99

$

In Stock, Qty 5

0

19

MTD 925-1672

Lens/Lamp Assembly Housing

Note: Models with Light

$83.99

$

Usually ships in 3-6 days

0

20

MTD 926-0154

Cable Tie

$5.99

$

Usually ships in 3-6 days

0

21

MTD 731-04894D

Lock Plate

$4.99

$

In Stock, Qty 5

0

22

MTD 731-04896B

Clutch Lock Cam
(Superseded to 731-04896C)

$3.99

$

In Stock, Qty 14

0

23

MTD 732-0193

Compression Spring, .39 x .60 x .88

$4.49

$

In Stock, Qty 8

0

24

MTD 732-04219C

Clutch Lock Spring

$3.99

$

In Stock, Qty 20+

0

25

MTD 732-04238

Torsion Spring, .8156 ID x .3038
(Superseded to 732-04238B)

$4.99

$

In Stock, Qty 12

0

26

MTD 749-04138A-0637

Lower Handle
(Superseded to 749-04138C-0637)

$82.99

$

Usually ships in 3-6 days

0

27

MTD 935-0199A

Rubber Bumper, .62 OD x .22 Thick
(Superseded to 735-0199A)

$6.99

$

In Stock, Qty 16

0

28

MTD 736-0262

Flat Washer, .385 x .870 x .092

$3.99

$

In Stock, Qty 20+

0

29

MTD 749-04190A-0637

Upper RH Handle

$42.99

$

Usually ships in 3-6 days

0

30

MTD 738-04118

Shoulder Bolt, 5/16-18 x .905

$5.49

$

Usually ships in 3-6 days

0

31

MTD 749-04191A-0637

Upper LH Handle

$42.99

$

Usually ships in 3-6 days

0

32

MTD 738-04348

Shoulder Screw, .437 x 1.345 x 1/4-20

$3.49

$

In Stock, Qty 7

0

33

MTD 946-04397A

Speed Selector Cable

$19.99

$

In Stock, Qty 17

0

34

MTD 747-1136

Headlight Retainer

Note: Models with Light

$10.99

$

Usually ships in 3-6 days

0

35

MTD 790-00209-0638

Handle Panel w/ Light - Red
(Superseded to 790-00209A-0638)

Note: Models with Light

$51.99

$

Usually ships in 3-6 days

0

35

MTD 790-00209-0637

Handle Panel w/ Light - Black
(Superseded to 790-00209A-0637)

Note: Models with Light

$58.99

$

Usually ships in 3-6 days

0

35

MTD 790-00219-0638

Handle Panel w/o Light - Red

$

$

Not available

35

MTD 790-00219-0691

Handle Panel w/o Light - Black
(Superseded to 790-00219A-0691)

$58.99

$

Usually ships in 3-6 days

0

36

MTD 712-04064

Flange Lock Nut, 1/4-20

Note: Models w/o Clutch Lock

$3.99

$

In Stock, Qty 20+

0

37

MTD 790-00313-0637

Speed Shift Lever
(Superseded to 790-00313A-0637)

$45.99

$

Usually ships in 3-6 days

0

38

MTD 790-00248B-0637

Panel Bracket
(Superseded to 790-00248E-0637)

$22.99

$

Usually ships in 3-6 days

0

38

MTD 729-04035

Amp Connector

$

$

Not available

MTD 725-05198

Wire Harness to be used with Light Kit below

$7.99

$

Usually ships in 3-6 days

0

MTD 490-241-0009

Light, Kit

$

$

Not available
